Контроль и управление газораспределительной станцией

Название и web-сайт компании

ООО Завод «Газпроммаш», http://www.gazprommash.ru, Саратов

Информация о компании

Завод «Газпроммаш» производит и поставляет промышленное оборудование для газотранспортных предприятий и объектов газового хозяйства. В число изделий завода входят газораспределительные станции различной производительности (ГРС), подогреватели газа и нефти (ГПМ-ПТПГ), одоризационные установки (ОДДК), газорегуляторные пункты (ГРП) шкафные и блочные, пункты учета расхода газа (ПУ), транспортабельные блочные котельные БЛО-КАТ, регуляторы давления газа, предохранительные клапаны, газовые фильтры, шаровые краны высокого и низкого давления. Все оборудование сертифицировано и имеет разрешения Ростехнадзора России на применение.

Объект, на котором была установлена система с использованием оборудования ICP DAS

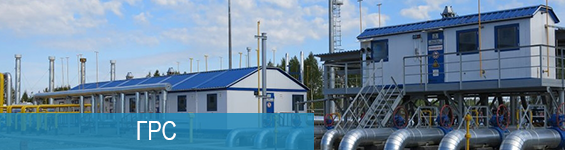

Оборудование устанавливается в ГРС и ГРП(Б), которые представляют собой комплексы технологического оборудования и устройств, предназначенные для понижения магистрального давления газа (55-75 кг/кв.см2) до давления газораспределительной сети (6-12 кг/кв.см) и далее до бытового давления, а также поддержания его на выходе постоянным. ГРС и ГРП относят к взрывоопасным объектам, которые требуют постоянного контроля состояния технологического процесса подготовки газа. На сегодняшний день «Газпроммаш» установил оборудование ICP DAS для автоматизации более 30 объектов ГРС на территории России и ближнего зарубежья.

Среди них:

Название установленной системы

Шкаф контроля и управления газораспределительной станцией (ШКУ ГРС).

Описание предназначения, функций, особенностей, структуры системы

Система контроля и управления контролирует следующие технологические процессы ГРС:

• входное давление и температура газа;
• подогрев газа;
• редуцирование газа;
• расход газа;
• одоризация (придание специфического запаха) газа.

Измерительная часть системы контроля и управления технологическими процессами ГРС – датчики давления, температуры и загазованности, расходомер. Исполнительные механизмы - хроматограф, блок управления подогревателем газа, блок управления одоризатором, станция катодной защиты.

Функции системы:

• сбор информации от аналоговых и дискретных датчиков и исполнительных механизмов;
• отображение информации о состоянии датчиков и устройств нижнего уровня на графической панели оператора;
• формирование релейных управляющих сигналов для электроприводных исполнительных устройств;
• управление исполнительными устройствами с панели оператора;
• передача телеметрической информации в диспетчерскую эксплуатирующей ГРС организации по протоколу ModbusRTU;
• ведение журнала сообщений о нарушениях технологического процесса, действий оператора при ручном управлении ГРС, регистрация аварийных сигналов.

Контроллеры ICP DAS собирают всю необходимую информацию о протекании технологических процессов и передают ее устройствам верхнего уровня автоматизации по протоколам RS 485 или RS 232 (в отдельных случаях используется телефонная линия, радиоканал, модемная связь). Устройства верхнего уровня - рабочие станции под управлением СКАДА-систем. Полученные от устройств верхнего уровня команды, контроллеры передают исполнительным механизмам. Информация о текущих процессах ГРС визуализируется на табло управления.

ШКУ ГРС является масштабируемым и тиражируемым решением. Систему можно развивать, наращивать и модернизировать в процессе ее эксплуатации путем подключения дополнительных датчиков и исполнительных устройств, при этом пользователи-технологи могут самостоятельно запрограммировать эти дополнения, используя поставляемую с панелью оператора интерактивную среду разработки для ПЭВМ (типа SCADA), без изменения программы в контроллере.

Перечень оборудования ICP DAS, использованного в составе системы:

• Контроллер I-8811;
• Корзина расширения I-87К8;
• Аналоговый ввод I-87017RC;
• Дискретнаый ввод I-8040, I-8053;
• Дискретный вывод I-87064, I-8064;
• Модуль связи I-8114, I-8144;
• Преобразователь интерфейса I-7520;
• Повторитель интерфейса I-7510;
• Панель визуализации Weintek MT8100iE.

Особенности оборудования ICP DAS, которые предопределили выбор в его пользу:

• минимизация затрат на создание и функционирование системы управления;
• бесплатное сопроводительное программное обеспечение;
• подробные руководства и описание контроллеров и модулей;
• возможность программирование на С++;
• большой выбор функциональных модулей.

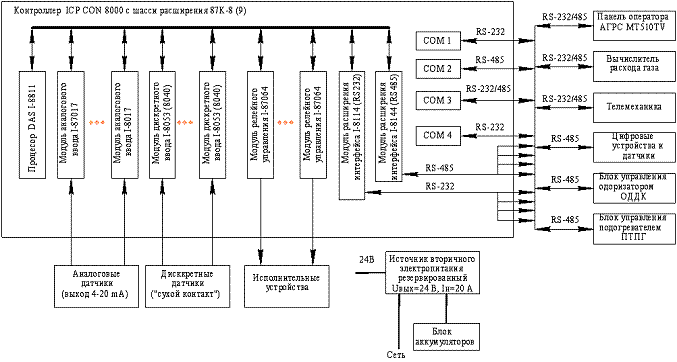

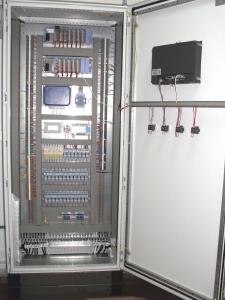

Структурная схема и внешний вид
