Использование MOXA в системах мониторинга месторождений Saudi Aramco (Саудовская Аравия)

Название компании-интегратора/проектной организации/поставщика

Компания: Aramco
Страна: Саудовская Аравия

Информация о компании

Saudi Aramco – государственная компания Саудовской Аравии, которая является крупнейшей нефтяной компанией в мире по показателю добычи нефти и размеру нефтяных запасов.

Описание системы

Описываемый проект включает порядка 500 участков добычи нефти и газа, расположенных в регионе Khurais – удаленном, ненаселенном районе. Постоянно на местах находится лишь ограниченное число операторов, поэтому требовалось развертывание системы удаленного мониторинга, основанной на надежной коммуникационной сети связи удаленных контроллеров с центральной SCADA-системой.

Для удаленного мониторинга за каждым участком месторождения используются камеры охранного телевидения, подключенные к серверам IP-видеонаблюдения MOXA VPort 351- T, а также системы VoIP. Эти устройства, а также системы сбора данных и управляющие контроллеры подключены к промышленному Gigabit Ethernet-коммутатору MOXA EDS-510A. Использование Gigabit-коммутаторов позволяет обеспечить передачу данных, видео и голоса в режиме реального времени. Коммутаторы EDS-510A, получающие данные с каждого участка добычи, объединяются в несколько оптоволоконных колец MOXA Turbo Ring. Эти кольца, в свою очередь, подключены к магистральной сети с использованием технологии Ring Coupling – резервированного объединения колец, что гарантирует максимальную надежность связи. Поддержка расширенного диапазона температур -40 ~ +75С, соответствие стандарту Class I, Div.2/Zone 2, защищенное промышленное исполнение – все эти особенности позволили успешно использовать оборудование MOXA в неблагоприятных условиях пустыни.

Требования к развертываемой системе

• Сеть удаленного мониторинга должна иметь высокую пропускную способность
• Используемое оборудование должно быть устойчиво к воздействию неблагоприятных условий
• Необходимо обеспечить передачу данных на большие расстояния
• Необходимо гарантировать защиту передаваемых данных
• Использование технологий кольцевого резервирования (MOXA Turbo Ring) и резервированного объединения колец (Ring Coupling) позволило гарантировать максимальную надежность сети

Почему MOXA?

• Технология кольцевого резервирования связи MOXA Turbo Ring обеспечивает восстановление соединения в сети менее чем за 20 мсек.
• Оборудование поддерживает расширенный диапазон рабочих температур -40 ~ +75С
• Использование гигабитной оптоволоконной сети позволяет передавать данные, голос и видео в режиме реального времени
• Оборудование соответствует стандарту взрывобезопасности Class I, Div.2/Zone 2

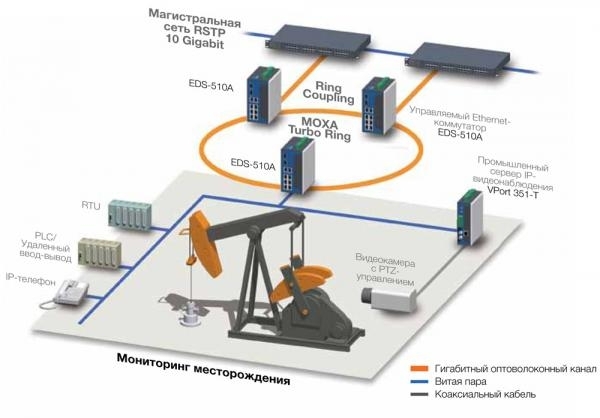

Схема сети объекта

Оборудование MOXA

• EDS-510A
  Промышленный управляемый Ethernet-коммутатор 7 x Fast Ethernet и 3 x Gigabit Ethernet
• VPort 351-T (аналог VPort 3310-T)
  1-канальный промышленный сервер IP- видеонаблюдения MJPEG/MPEG4 на расширенный диапазон температур -40 ~ +75С
