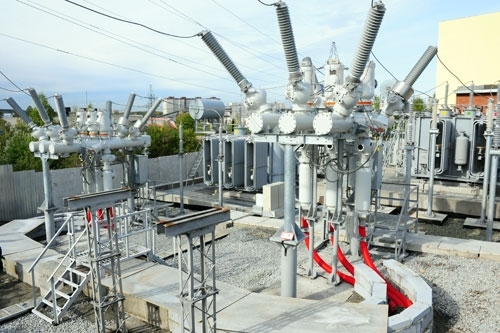

Мониторинг энергетических подстанций «ФСК ЕЭС» (Россия)

Информация о компании

Энергетика – одна из ключевых отраслей применения оборудования MOXA. Компания «Интера», являющаяся одним из ведущих системных интеграторов и поставщиков оборудования для электроэнергетических объектов, разработала систему мониторинга трансформаторов 110-750 кВ – типовое решение для трансформаторных подстанций, в составе которой используется коммуникационное оборудование MOXA. Системы были внедрены на ряде объектов ОАО «ФСК ЕЭС»: ПС-1150 Алтай, ПС-500 Хабаровская, ПС-500 Ново-Анжерская и других.

Система мониторинга и диагностики, разработанная компанией «Интера», осуществляет непрерывное измерение и регистрацию основных параметров трансформаторного оборудования в процессе эксплуатации, включая предаварийные и аварийные режимы. В режиме реального времени система осуществляет контроль перенапряжений, допустимых систематических и аварийных перегрузок, температуры наиболее нагретой точки обмотки, контроль старения и изоляции обмоток и т.д. (всего около 15 контролируемых параметров). Таким образом, система одновременно обнаруживает предаварийное состояние оборудования для осуществления своевременного ремонта, и осуществляет регистрацию аварийных режимов работы, вырабатывая меры по их ликвидации.

Описание системы

Структурно система реализована следующим образом. В непосредственной близости от трансформаторов (которых на одном объекте может быть до 15) устанавливаются шкафы локального мониторинга. Данные с датчиков, которыми снабжены трансформаторы, поступают в шкаф мониторинга, где на контроллерах Allen Bradley осуществляется их первичная обработка. Передача данных в системе осуществляется по сети Ethernet - используемые в системе контроллеры Allen Bradley оснащены Ethernet-выходами на медном кабеле. Предпочтение Ethernet традиционному RS-485 каналу было продиктовано большей пропускной способностью и функциональностью Ethernet. Для увеличения же дальности передачи по Ethernet, а также защиты данных от воздействия электромагнитных помех были использованы медиаконвертеры MOXA IMC-101, которые позволили преобразовать сигналы «витой пары», поступающие от контроллеров, в оптоволокно. Дополнительным преимуществом IMC-101 была также способность работать при минусовых температурах. Данные локального мониторинга по топологии «звезда» поступают в Операторскую, где установлены ответные конвертеры, с которых данные по проводному Ethernet направляются на интеллектуальный коммутатор MOXA EDS-508. Коммутатор, в свою очередь, собирает данные и передает их на Пульт Оператора с установленной SCADA-системой RSView 32.

В данном решении применение топологии «звезда» было обусловлено тем, что сеть не несет функций управления – только передача данных. Особых требований к отказоустойчивости сети не выдвигалось - развертывать резервированную сеть не требовалось. Надежность системы была гарантирована особенностями самого оборудования MOXA: промышленное исполнение, резервированные входы питания, поддержка расширенного диапазона температур и др.

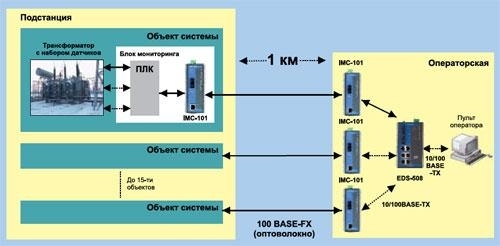

Схема сети объекта

Преимущества, определившие выбор оборудования

1. Возможность работы в расширенном температурном диапазоне -40 ~ +75°C
2. Устойчивость к воздействиям электромагнитных помех
3. Устойчивость к вибрациям
4. Возможность монтажа на DIN-рейку
5. Разделение трафиков промышленной и офисной сети механизмом виртуальных сетей VLAN
6. Возможность управлять сетью из SCADA-системы RSView32

Оборудование MOXA

IMC-101

• Поддержка функции ретрансляции состояния каналов связи (Link Fault Pass-Through)
• Дублированные входы питания 24 В (пост.)
• Реле аварийной сигнализации для оповещения об обрыве питания или связи с портом

EDS-508

• Оповещения об авариях по e-mail или через релейный выход
• Поддержка функций Port Trunking, VLAN, QoS, IGMP Snooping, обеспечивающих максимальную производительность Ethernet-сети
• Простота управления через web-интерфейс, Telnet или последовательную консоль
