Мониторинг необслуживаемых подстанций порта (Тайвань)

Автоматизация порта

Keelung Harbor – важнейший коммерческий морской порт на Севере Тайваня. Электроэнергия порту поставляется 7-ю подстанциями, расположенными в 9 км от порта. Для управления подстанциями подразделение Keelung Harbor Bureau - оператор порта - использует объединенные SCADA-системой программируемые контроллеры, которые в свою очередь управляют множеством силовых устройств. Связь между подстанциями и центром управления обеспечивают промышленные Ethernet-коммутаторы MOXA EDS-308-M-SC с оптоволоконными каналами связи.

Описание системы

Построение оптоволоконной сети было наиболее оптимальным для морского порта. Необходимость передавать данные на расстояние до 9 км, потребность в наибольшей пропускной способности канала, ибо данные поступают сразу с 7 электроподстанций, а также необходимость в защите данных от электромагнитных помех, к которым оптические линии связи не чувствительны – все эти особенности склонили разработчиков системы в пользу оптики. Кроме того, поскольку подстанции являются необслуживаемыми, помимо данных с PLC, нужно было также получать данные с камер наблюдения, установленных на подстанции. На каждой подстанции в порту установлено 1-2 камеры, которые осуществляют мониторинг оборудования подстанций и входных дверей. Традиционно для передачи видео данных в центр управления нужно было бы использовать 9-километровый коаксиальный кабель, который является дорогим и не гарантирует хорошее качество передачи изображения. Проектанты системы решили использовать видеосервер MOXA VPort 2141, который обеспечил дистанционную систему видеонаблюдения на базе существующей оптоволоконной Ethernet-сети. Сервер оцифровывает видеосигналы с камер на подстанциях и передает данные в центр управления по TCP/IP. Данные с каждого сервера, наряду с данными с контроллеров, включены в единую SCADA-систему управления подстанциями. А программный пакет SoftDVR™Pro от компании МОХА обеспечивает расширенные возможности управления видеосерверами.

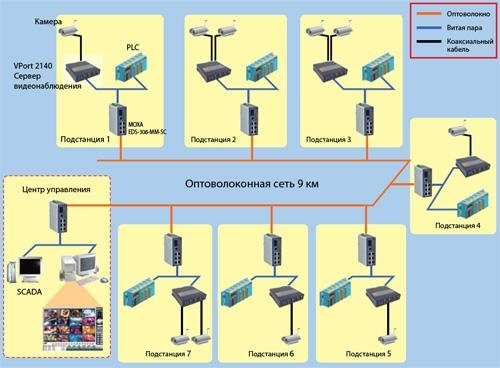

Схема сети объекта

Преимущества, определившие выбор оборудования

1. Удаленный доступ, управление и мониторинг из любой точки.
2. Использование единой сети для передачи данных с контроллеров подстанции и данных с камер снижает затраты на дополнительную прокладку кабелей.
3. Система наблюдения является удобной в плане поддержки, устранения неполадок и обновления.
4. Система легко масштабируема - добавление камер, серверов хранения и других устройств является чрезвычайно простым.
5. Полученные цифровые изображения просто редактировать, хранить и передавать.
6. IP-сети просто интегрируются с другими системами и приложениями.

Оборудование MOXA

VPort 2141

• 4-канальный MJPEG видеосервер для удаленного видеонаблюдения по TCP/IP
• Оцифровка аналогового видео для передачи по Ethernet
• Просмотр и запись изображений в режиме реального времени
• Встроенный web-сервер для просмотра изображений и настройки
• Удаленный доступ с web-браузера

Бесплатный программный пакет MOXA SoftDVR™Lite

EDS-308-M-SC

• Релейный выход аварийной сигнализации
• Дублированное питание 24 В (пост.)
• Защита от широковещательного шторма
• Поддержка расширенного температурного диапазона -40 ~ +75°C
