Мониторинг трансформаторной подстанции угольной шахты (Россия)

Информация о компании

Шахта «Ерунаковская-8» находится на Ерунаковском каменноугольном месторождении в Новокузнецком районе. Энергообеспечение осуществляется от подстанции, расположенной рядом с шахтой.

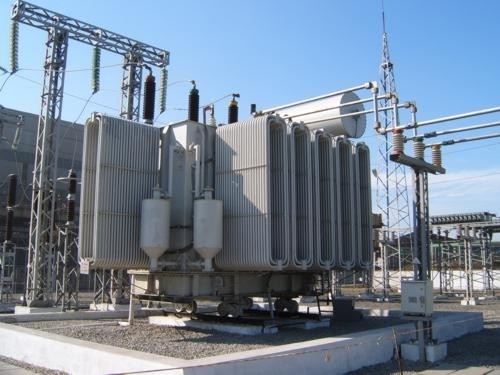

Подстанция осуществляет понижение напряжения 110/6/6 кВ для питания оборудования шахты. Проектирование и строительство подстанции осуществила компания «Сибирская Электротехника», г. Новосибирск. На подстанции установлена автоматизированная система мониторинга и управления.

Развернутая система мониторинга и управления основана на сборе данных и обмене информацией с микропроцессорными терминалами релейной защиты и автоматики (РЗиА). Система также позволяет вводить и обрабатывать дискретные и аналоговые сигналы: центральная и пожарная сигнализация, положения разъединителей и заземляющих ножей, аналоговые измерения от преобразователей токов, напряжений, мощностей. Микропроцессорные терминалы РЗиА размещены в 64 ячейках ЗРУ-6 кВ, шкафах защит трансформаторов и подключены к линиям RS-485, которые, в свою очередь, подключены к преобразователям RS-485/Ethernet компании MOXA, размещенным в шкафу системы.

Описание системы

Шкаф системы мониторинга и управления имеет в своем составе: преобразователи интерфейсов RS-485/Ethernet (NPort IA 5150I), волоконно-оптические преобразователи (TCF-142), контроллер ввода/вывода дискретных сигналов (ioLogik E2210), Ethernet-коммутатор (EDS-316), промышленный компьютер (FRONTMAN), источники питания (DR), клавиатуру (InduKey), систему вентиляции, термостат. Для передачи информации на верхний уровень на подстанции были использованы волоконно-оптические линии связи. Данные системы поступают в центр управления и на АРМ дежурного инженера подстанции.

Созданная система мониторинга и управления обеспечивает отображение на мониторе АРМ однолинейной оперативной схемы подстанции и текущих режимных параметров, выполняет контроль и индикацию состояния микропроцессорных терминалов защит, осуществляет контроль режимных параметров по уставкам. Факты коммутации силового оборудования, срабатывания защит и нарушения заданных уставок сопровождаются звуковым и визуальным оповещением. Оповещение удаленного инженерного и технического персонала о событиях может осуществляться через мобильную связь, SMS-сообщения или электронную почту.

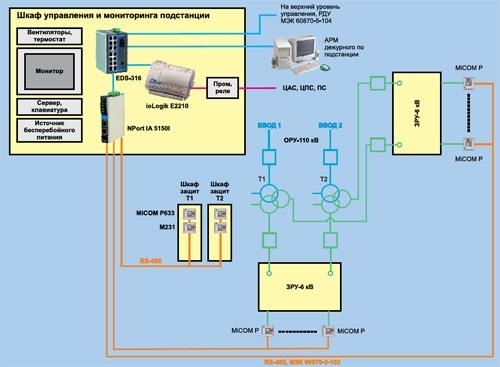

Схема сети объекта

Преимущества, определившие выбор оборудования

1. Гальваническая изоляция последовательных интерфейсов и модулей ввода/вывода
2. Настройка оборудования через web-интерфейс
3. Использование дополнительной логики на уровне модулей ввода/вывода ioLogik
4. Удобное подключение к программным средствам обработки информации на сервере SCADA
5. Легкое включение данных в OPC сервер
6. Поддержка конкурирующего доступа к одному конечному IED (intelligent electronic device) с нескольких хостов
7. Возможности диагностики состояния по Ethernet.

Оборудование MOXA

EDS-316

• 16 портов Ethernet 10/100 Base-T(X)
• Промышленное исполнение, монтаж на DIN-рейку
• Реле аварийной сигнализации

NPort IA 5150I

• Гальваническая изоляция последовательных интерфейсов RS-485
• Встроенный Ethernet-коммутатор на 2 порта
• Встроенная защита от импульсных помех 15 КВ ESD
