Использование встраиваемых компьютеров MOXA для интеграции коммуникационных подсистем железнодорожных станций

Коммуникационная сеть каждой ж/д станции была независимой и изолированной от других станций, что создавало серьезные трудности в получении важных данных и данных системы сигнализации, а также в обмене данными между локальными диспетчерскими пунктами, центром управления и третьими сторонами, осуществляющими управление системой. Для интеграции разрозненных коммуникационных подсистем в единую сеть были использованы встраиваемые компьютеры MOXA.

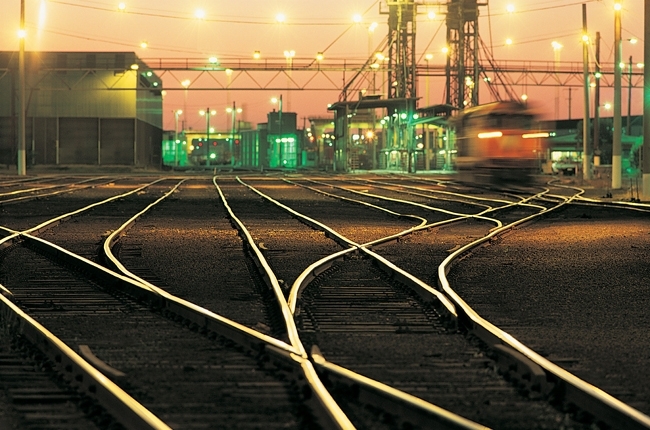

ЖД станция

Требования к развертываемой системе

  • Резервированная магистральная система связи;
  • Наличие встроенного web-сервера для управления в режиме реального времени и удаленного мониторинга;
  • Коммуникационный компьютер, осуществляющий обработку данных и запись событий;
  • Возможность управления разнотипным оборудованием;
  • Наличие большого числа коммуникационных портов;
  • Простота настройки и установки.

Решение MOXA

Каждая станция должна быть подключена к системе связи для отсылки данных в местный диспетчерский пункт, центр управления, а также третьим сторонам. В результате, для интеграции всех этих удаленных и разрозненных систем необходимо построение централизованной сети мониторинга. Встраиваемые компьютеры MOXA DA-662 и DA-682 являются идеальным решением в качестве коммуникационных шлюзов, осуществляющих сбор данных с различных периферийных систем, таких как системы информирования, системы оповещения, автоматизированные системы управления, CCTV, системы электронной оплаты, диспетчеризации и контроля лифтов (EMCS), автоматизированного управления зданиями, пожаротушения и др. Создание интегрированной системы позволило станциям беспрепятственно обмениваться данными друг с другом и центром управления в реальном времени.

Преимущества MOXA

  • Низкое энергопотребление и безвентиляторное исполнение снижают издержки на поддержку устройств;
  • Встраиваемый компьютер DA-662 имеет 4 порта LAN, что позволяет осуществлять обмен данными в реальном времени между локальными диспетчерскими пунктами, центром управления и третьими сторонами;
  • Встраиваемый компьютер DA-682 имеет модульное исполнение, что обеспечивает наибольшую гибкость;
  • Время перезагрузки системы 10 секунд, что уменьшает время простоя в случае аварии;
  • Платформа Linux.

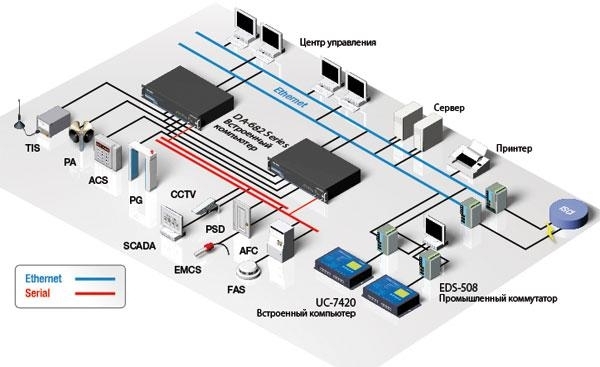

Схема проекта

Оборудование MOXA

DA-662
Встраиваемый коммуникационный компьютер на RISC-платформе для монтажа в стойку 19"

  • Процессор Intel XScale IXP-425 533 МГц;
  • 128 Мб RAM «на борту», 32 Мб Flash;
  • 16 программно настраиваемых портов RS-232/422/485;
  • 4 порта Ethernet 10/100 Мбит/с;
  • Защита от импульсных помех для последовательных портов 15 KV ESD;
  • Возможность установки карт PCMCIA Cardbus Wireless LAN 802.11b/g;
  • Порты CompactFlash и USB;
  • Установка в стойку 19", высота 1U.

DA-682
Встраиваемый коммуникационный компьютер на платформе x86 для монтажа в стойку 19"

  • Процессор Intel Celeron M 1 ГГц, частота 400/533 МГц;
  • Встроенная память DDR2 SDRAM и встроенная CompactFlash;
  • 4 порта Gigabit Ethernet;
  • 2 программно настраиваемых порта RS-232/422/485 с защитой от импульсных помех 2 KV ESD;
  • Слоты расширения PCI для установки дополнительных модулей;
  • Слот CompactFlash;
  • Порт USB 2.0 для высокоскоростного обмена с периферийными устройствами, возможность загрузки системы с USB;
  • Высота 2U, монтаж в стойку 19".
