Применение MOXA в составе системы телемеханики подстанций ОАО «Московская объединенная электросетевая компания»

Информация о компании

Малое научно-производственное предприятие «АНТРАКС» создано в 1989 году на базе Института радиотехники и электроники РАН (Фрязино) и Московского института электронной техники (Зеленоград). ООО МНПП «АНТРАКС» около 20 лет занимается разработкой, производством и поставкой оборудования для энергетики.

Основные направления работы

• автоматизация средств релейной защиты;
• создание систем диагностики оборудования линий электропередач и противоаварийной автоматики;
• производство приборов для контроля работы оборудования и обнаружения аварийных ситуаций на электрических подстанциях и в распределительных сетях;
• разработка систем АСКУЭ, АСДУ, телемеханики и управления;
• ремонт вышедшего из строя оборудования;
• монтажные и пуско-наладочные работы;
• поставка различного энергетического оборудования.

Все приборы проходят испытания в органах Госстандарта РФ и подтверждаются сертификатами соответствия.

Описание системы

Система телемеханики (ТМ) предназначена для сбора информации с подстанций, дистанционного управления подстанциями, передачи информации в филиалы ОАО «СО ЕЭС» и в Центр Управления ОАО «МОЭСК». Требования к системам телемеханики за последние пять лет значительно изменились, и при невозможности замены оборудования телемеханики на всех подстанциях в короткие сроки требуется провести модернизацию системы. Ряд требований, значительно изменившихся:

• скорость передачи информации должна быть не менее 9600 бит/с при типовой скорости «традиционных» систем телемеханики 100–200 бит/с;
• информация должна передаваться в стандартных протоколах передачи МЭК 60870-ххх - в «традиционных» системах использовалось до десяти различных протоколов;
• среда передачи в большинстве случаев меняется на Ethernet - в «традиционных» системах использовались каналы передачи по ЛЭП, каналы тональной частоты и др.

Особенностью проекта является значительное разнообразие оборудования телемеханики, применяемого на подстанциях ОАО «МОЭСК». Следствием указанной особенности явилась необходимость проработки разных решений для преобразования интерфейсов и протоколов связи контролируемых пунктов, как с первичными устройствами, так и с диспетчерским центром. Модернизация системы телемеханики коснулась таких компонентов системы, как цифровые преобразователи, щитовые приборы для получения телемеханической информации, а также блоки релейного оборудования и канальные модули. В результате замены «традиционных» устройств на современное оборудование, значительно увеличился объём передаваемой телемеханической информации. Но для обеспечения указанных выше требований, значительной модернизации подверглись и сами каналы передачи данных. Для этой цели были установлены преобразователи интерфейсов компании МОХА UPort 1150 и NPort 5430, удовлетворяющие современным требованиям по передаче информации в протоколе МЭК 60870-ххх. С помощью оборудования MOXA удалось состыковать «традиционную» аппаратуру, новые щитовые приборы и релейное оборудование с новыми каналами связи. В результате этих изменений в каналах связи между пунктом управления (ПУ) и контролируемым пунктом (КП) телемеханики на узловых подстанциях была применена технология Ethernet, а установленные там промышленные коммутаторы серии EDS обеспечили работу в «жестких» условиях эксплуатации.

Применение MOXA

В системе используются коммутаторы MOXA серии EDS-308, преобразователи интерфейсов серий UPort 1150, NPort 5430, А53.

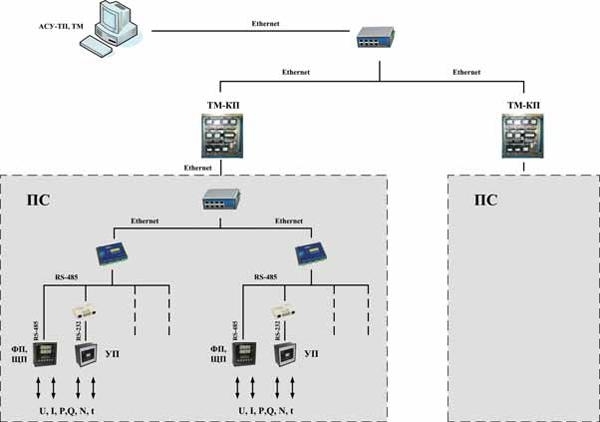

Схема сети объекта

Отзыв от разработчика о применении оборудования MOXA

Надёжность и высокое качество – это основные требования к оборудованию энергетики. С помощью оборудования МОХА создаются упрощенные системы модернизации телемеханики, как с первичными устройствами, так и с диспетчерским центром.

Огромным преимуществом выбора оборудования MOXA также являются расширенный диапазон рабочих температур и различные варианты монтажа.

Оборудование MOXA

EDS-308
Коммутатор 8 x 10/100BaseTX

• Резервированное электропитание
• Монтаж на DIN-рейку
• Сигнализация об обрыве линий связи или электропитания

UPort 1150
1- портовый преобразователь USB в RS-232/422/485

• Программный выбор типа интерфейса: RS-232, RS-422, RS-485
• Драйверы для Windows и Linux
• Компактное исполнение

NPort 5430
4-портовый асинхронный сервер RS-422/485 в Ethernet

• 4 порта RS-485, до 32 устройств на каждом порту
• Мини-дисплей на лицевой панели для отображения параметров устройства
