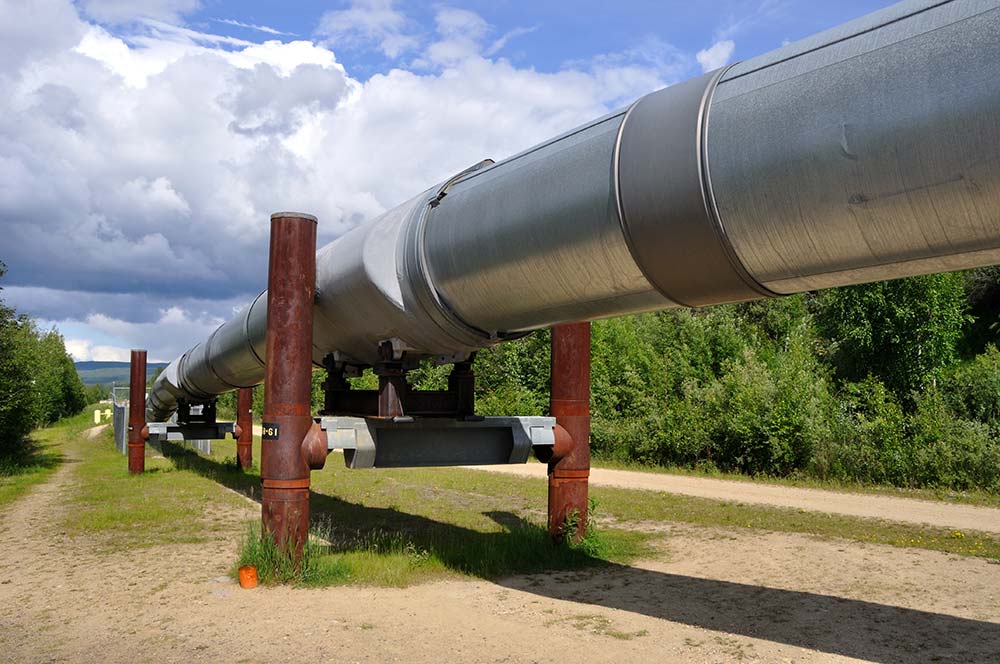

Система мониторинга магистрального газопровода «Пермтрансгаз» (Россия)

Название компании-интегратора/проектной организации/поставщика и web-сайт

ЗАО «Энергокомплект-Пермь», www.energo-perm.com

Информация о компании

Компания ЗАО «Энергокомплект-Пермь» является основой крупного инженерно-промышленного холдинга «Энергокомплект-Холдинг», объединяющего 8 предприятий, являющегося членом Пермской Торгово-промышленной палаты. С 2003 года компания «Энергокомплект - Пермь» состоит в членстве Академии электротехнический наук.

Компания поставляет заказчикам комплексные решения «под ключ» в области электроэнергетики, телекоммуникаций, информационных сетей, IT-инфраструктуры, автоматизации технологических процессов (АСУ ТП), автоматизации управления производственными процессами (MES-системы), автоматизации систем управления предприятием (АСУП), систем безопасности и систем гарантированного электропитания. В рамках комплексных проектов и под заказ компания выполняет поставку, монтаж и пуско-наладку как типового, так и уникального электротехнического и энергетического оборудования, а также оборудования и программного обеспечения для IT-систем.

Компания «Энергокомплект-Пермь» имеет опыт выполнения сложных проектов в качестве Генерального подрядчика для крупных предприятий, в том числе территориально разнесенных: ОАО «Уралкалий», ООО «Пермтрансгаз», ООО «ЛУКОЙЛ-Пермь», ОАО «Западно-Уральский банк Сбербанка РФ», «Главное Управление центрального банка России по Пермскому краю».

Описание системы

Система охранного телевидения, разработанная компанией ЗАО «Энергокомплект-Пермь», обеспечивает заказчику возможность контроля над состоянием объектов магистрального газопровода по всей его протяженности, оперативное реагирование на посягательство извне и нештатные ситуации. Также стала доступна возможность ведения базы данных по истории событий, происходивших на объектах.

Главной особенностью проекта было условие использования существующих аналоговых голосовых каналов, что потребовало специализированного решения для передачи видеотрафика в нормальной скорости и достойном качестве, а также защиты от помех.

В пилотном проекте были подключены 3 удаленных узла, которые обеспечивают передачу охранного телевидения в центральный диспетчерский пункт, где непосредственно осуществляется наблюдение за объектами.

Канал связи организован при помощи радиорелейной линии связи Harris, выделением на оконечных пунктах на 4-х проводные аналоговые интерфейсы.

Цифровой последовательный канал образует пара модемов Zyxel U336S, подключенных к аналоговому каналу РРЛ. Для соединения пакетных сетей TCP/IP объектов организовано PPP соединение при помощи серверов последовательного порта Moxa NPort 6Х50.

Сбор изображения с аналоговых камер видеонаблюдения и формирование пакетов осуществляют видеосерверы установленные на наблюдаемых объектах. Передача изображения с серверов сбора видео Matrix LH на центральный сервер системы охранного телевидения eVolution-830C с ПО «Интеллект» осуществляется по протоколу TCP стека протоколов TCP/IP.

В дальнейшем по этим же линиям связи предполагается передача данных с системы автоматической пожарной сигнализации и системы автоматического пожаротушения.

Применение MOXA

Для преобразования сигналов «витой пары», поступающих от видеосерверов в последовательный интерфейс RS-232, а также для защиты данных от воздействия электромагнитных помех были использованы 1-портовые серверы последовательных устройств NPort 6150. Для сбора видеотрафика на центральном диспетчерском пункте использован 4-портовый сервер последовательных устройств NPort 6450.

Схема сети объекта

Преимущества, определившие выбор оборудования

• Простота настройки и высокая надежность оборудования;
• Серверы последовательных устройств серии NPort позволяют легко интегрировать в кабельную и беспроводную сеть оборудование с последовательным интерфейсом связи;
• Способность NPort.6000 работать на нестандартных скоростях.

Оборудование MOXA

NPort 6150
Консольный сервер 1 порт RS-232/422/485 в Ethernet

NPort 6450
Консольный сервер 4 порта RS-232/422/485 в Ethernet

• Возможность питания по технологии Power Over Ethernet (PoE, 802.3af)
• Буфер данных до 64 Кб на каждый COM-порт
• Передача данных по RS-232/422/485 не только на стандартных, но и на произвольных скоростях от 50 бит/сек до 921.6 Кбит/сек
• Передача данных с одного последовательного порта на несколько (до 8) сетевых устройств одновременно
• Индикаторы передачи данных по Ethernet и по последовательным портам
