Использование MOXA в системе ВОЛС и системе технического мониторинга состояния нефтепровода "Самара-Тихорецк-Новороссийск" (Россия)

Название компании-интегратора/проектной организации/поставщика и web-сайт

ООО «СтройРемСервис»

Информация о компании

Компания ООО «СтройРемСервис» - одна из лидеров российских строительных инжиниринговых компаний, обеспечивающая реализацию и управление инвестиционно-строительными проектами в нефтегазовой, электроэнергетической и других отраслях промышленного и гражданского строительства. Компания предоставляет все виды услуг по реализации крупных проектов: от разработки проектной документации до гарантийной эксплуатации.

Компания «СтройРемСервис» состоит из строительных,инжиниринговых и промышленных подразделений. Высококвалифицированные кадры, современные строительные технологии и техническое оснащение компании позволяют возводить различные объекты любой сложности, в том числе:

• строительство, монтаж и реконструкция систем управления и связи;
• магистральные газо- и нефтепроводы (линейная часть, компрессорные и насосные станции);
• объекты обустройства нефтяных и газовых месторождений, хранения нефти и газа (ПХГ), резервуарные парки;
• объекты газо- и нефтепереработки, газификации;
• энергетические объекты (тепловые электростанции,атомные электростанции, газодизельные и газотурбинные электростанции, линии электропередач);
• объекты металлургических производств и другие промышленные сооружения;
• гражданские здания, автодороги и мостовые переходы, объекты социальной инфраструктуры.

Описание системы

Заказчиком системы ВОЛС выступает ОАО «Связьтранснефть» (ОАО «АК «Транснефть»). Нефтепровод «Самара-Тихорецк-Новороссийск» имеет протяженность 1600 км и проходит по территории Самарской, Саратовской, Волгоградской, Ростовской области, Краснодарскому краю. В ходе реализации проекта ВОЛС компания «СтройРемСервис» выполняет работы по проектированию, изготовлению, поставке оборудования, материалов, строительно-монтажные, пусконаладочные работы, ввод в эксплуатацию.

Магистральная волоконно-оптическая линия связи построена на SDH-мультиплексорах нового поколения, которые позволяют не только передавать стандартные потоки данных Е1, но и строить сеть Gigabit Ethernet. Всего в линии более 30 SDH-мультиплексоров, расположенных в узлах связи на расстоянии порядка120 километров друг от друга. На каждом участке ВОЛС между узлами связи расположено несколько необслуживаемых блок-контейнеров связи, в которые ответвляется оптический кабель от основной магистрали для подключения оконечных устройств.

Ряд устройств очень критичны к доступности сети передачи данных, ее надежному функционированию и резервированию, т.е. должны быть в работе всегда. C целью обеспечения надежного функционирования сети передачи данных в случае нештатных ситуаций, для таких потребителей между корневыми коммутаторами узлов связи организованы три параллельно работающие Ethernet-кольца, построенные на коммутаторах MOXA EDS-510A. К первым двум кольцам, дублирующим друг друга, подключаются наиболее важные потребители, к третьему кольцу - менее важные.

Применение MOXA

Таким образом, в каждом блок контейнере связи расположены три коммутатора MOXA EDS-510A. Каждый коммутатор является членом одного из параллельно работающих колец и осуществляет подключение потребителей.

Одним из потребителей является сам блок-контейнер - его система жизнеобеспечения, в которую входят: вентиляция и кондиционирование и система пожарно-охранной сигнализации. Данные о состоянии систем жизнеобеспечения передаются в централизованную систему управления. Как правило, системы жизнеобеспечения имеют сухие контакты. Для передачи указанных данных используется модуль сбора данных MOXA ioLogik E2210, который обладает достаточным количеством дискретных входов, подключается к сети Ethernet и при изменении состояния
сигналов самостоятельно инициирует передачу сообщения в систему управления, не создавая дополнительную нагрузку на магистральную сеть.

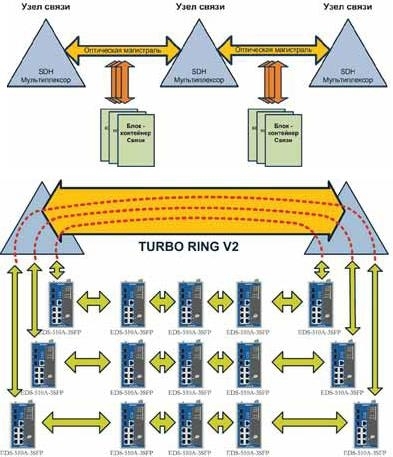

Схема сети объекта

Оборудование MOXA

EDS-510A
Управляемый коммутатор 7 x 10/100BaseTX, 3 x Gigabit SFP (оптика)

• Промышленное исполнение;
• Расширенный температурный диапазон;
• Возможность дополнительного лакового покрытия (coating) для защиты от конденсации влаги;
• Широкий набор разнообразных сменных оптических модулей (SFP);
• Поддержка SNMP-управления;
• Возможность работы в кольцевой топологии по протоколу TURBO RING (время восстановления до 50мс);
• Наличие сертификата DNV;
• Наличие разрешительной документации и сертификации на территории РФ.

ioLogik E2210
Ethernet-модуль ввода/вывода: 12 DI, 8 DO

• Подключение по Ethernet;
• Поддержка SNMP-управления;
• Возможность создания логических программ для выполнения определенного набора действий при изменениях состояния дискретных входов;
• Отсутствие необходимости постоянного опроса за счет передачи сообщений «SNMP Trap» в систему управления при изменениях состояния дискретных входов;
• Наличие разрешительной документации и сертификации на территории РФ.
