Система автоматического управления инверторной станции на СЭС

Объекты:  СЭС Ачхой-Мартановская, Богдинская, Красинская, Джидинская, Новобичурская, Борзинская
Заказчик: ООО "Авелар СоларТехнолоджи"
Поставщик решения: ООО "А2 Систем"

Получение энергии на основе использования возобновляемых источников (альтернативная энергетика) получает все большее распространение ввиду привлечения внимания к экологическим аспектам сферы потребления энергоресурсов. В связи с этим в России неуклонно растет количество электростанций, которые используют природную энергию. Солнечная энергетика является одним из наиболее перспективных возобновляемых источников энергии благодаря неограниченности ее ресурсов, универсальности, экологической безопасности и экономичности.

Основными частями солнечной электростанции являются фотоэлектрические модули (солнечные панели), которые с помощью полупроводников поглощают энергию солнечного излучения и преобразуют ее в электричество, контроллеры, низковольтный электрический шкаф постоянного тока, инверторы для преобразования постоянного тока в переменный, электрический шкаф переменного тока, повышающий трансформатор и др. Генерируемый ток высокого напряжения далее подается в сеть.

Специалисты компании "А2 Систем" осуществили комплексную поставку решения для системы автоматического управления инверторной станции (САУ ИС) для нескольких солнечный электростанций по всей России.

САУ ИС предназначена для сбора технологических данных выработки энергии и управления инверторами путем сбора телесигналов от коммутационного шкафа постоянного тока, трансформатора, инверторов.

В качестве коммуникационного устройства САУ ИС был выбран управляемый коммутатор MOXA EDS-518E-4GTXSFP-T, к которому подключаются инверторы, стабилизатор напряжения, ИБП, устройства релейной защиты и автоматики. Благодаря оптическим портам коммутатор предоставляет возможность резервированного подключения соседних ИС по оптоволоконной магистрали.

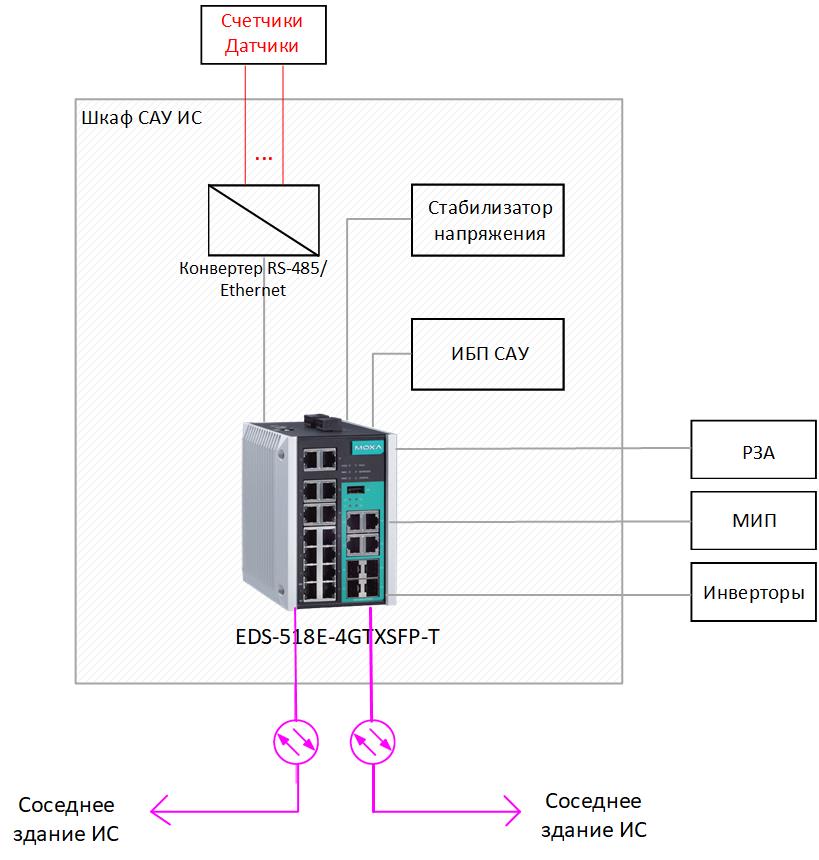

Структурная схема САУ ИС

Почему MOXA?

• Промышленные Ethernet-коммутаторы с большим MTBF для построения надежной сети.
• 14 медных порта доступа для подключения конечных устройств и 4 комбинированных порта (медь/оптика) для подключения к магистрали.
• Поддержка стандартизированных и проприетарных протоколов резервирования Turbo Ring, Turbo Chain с временем восстановления < 20 мс.
• Встроенная функция Fiber Check для комплексного мониторинга состояния оптических каналов связи.
• Высокий уровень ЭМС, безвентиляторный дизайн, широкий диапазон рабочих температур от – 40 до +75С.
• Соответствие требованиям стандартов МЭК 61850-3 и IEEE1613.

Используемое оборудование MOXA:

• EDS-518E-4GTXSFP-T - управляемый коммутатор Gigabit Ethernet c портами 14 x 10/100BaseTX, 4 x 10/100/1000BaseT(X) или 100/1000BaseSFP, с расширенным диапазоном температур;
• SFP-1FESLC-T - SFP-модуль 100BaseFX, одномодовое оптоволокно.

ООО "А2 Систем" — инжиниринговая компания, сферой профессиональных интересов которой является реализация комплексных решений по созданию современных систем управления технологическими процессами:

• автоматизированные системы управления технологическими процессами;
• системы технического учета и диспетчерского управления;
• диспетчерские центры;
• системы передачи данных;
• производство НКУ.

Комплексные технические решения ООО "А2 Систем" отвечают современным требованиям промышленной безопасности и энергоэффективности производственных процессов.
