САУ вентиляции резервных дизельных электростанций Волгодонской АЭС

Закрытое акционерное общество «НПП АС» специализируется на автоматизации газотурбинных, паротурбинных и дизельных энергоблоков, а также электростанций на их базе. ЗАО «НПП АС» предлагает заказчикам широкий спектр услуг от предпроектного обследование объекта до авторского сопровождение АСУ ТП в течение всего срока эксплуатации. Предприятие предлагает заказчику библиотеку функциональных программных модулей, уже отработанных в процессе многолетнего использования на большом числе объектов. У ЗАО «НПП АС» имеются различные лицензии и сертификаты, в том числе лицензия Регионального управления Государственного энергетического надзора Северо-Запада России; лицензия Госатомнадзора на проектирование, монтаж и наладку АСУ ТП электростанций, в том числе атомных. Предприятие имеет опыт работы с крупными российскими производителями энергетического оборудования: ММПП ФГУП «Салют» (Москва), АО «Кировский завод» (Санкт-Петербург), ОАО «Электросила» (Санкт-Петербург), ОАО ХК «Коломенский завод» (Коломна), ОАО «Калужский турбинный завод» (Калуга) и другими.

Генеральным заказчиком автоматизированных систем ЗАО «НПП АС» выступают, как правило, ОАО «Газпром», «Росэнергоатом», «Атомстройэкспорт» и РАО «ЭС России».

Описание системы

В системе АСУ ТП электростанций оборудование ICP DAS используется для контроля оборудования шкафов собственных нужд (ШСН). Для обеспечения ввода-вывода дискретных сигналов в режиме реального времени в шкафах применяются модули на основе FRnet-интерфейса. Для сбора аналоговых сигналов использованы одноканальные модули с интерфейсом RS-485, располагаемые в непосредственной близости от датчиков с целью минимизации наводок от силовых цепей. Магистрали от шкафов заводятся на два контроллера, выполняющие функции УСПД. В контроллерах установлены соответствующие интерфейсные модули, а также дискретные и аналоговые модули ввода сигналов с локальных датчиков. В качестве контроллеров УСПД использованы контроллеры серии WinCon, программируемые в среде ISaGRAF.

Коммуникационная инфраструктура среднего уровня, а также связь с верхним уровнем организована в виде Ethernet-сети с применением простейших коммутаторов ICP DAS. При этом в канале связи с верхним уровнем используется оптический многомодовый канал для передачи данных на расстояние порядка одного километра.

Система визуализации рабочего места диспетчера разработана в среде SCADA-пакета InduSoft. Применение в системе оборудования и ПО от одного изготовителя избавило от проблем совместимости и минимизировало сроки разработки.

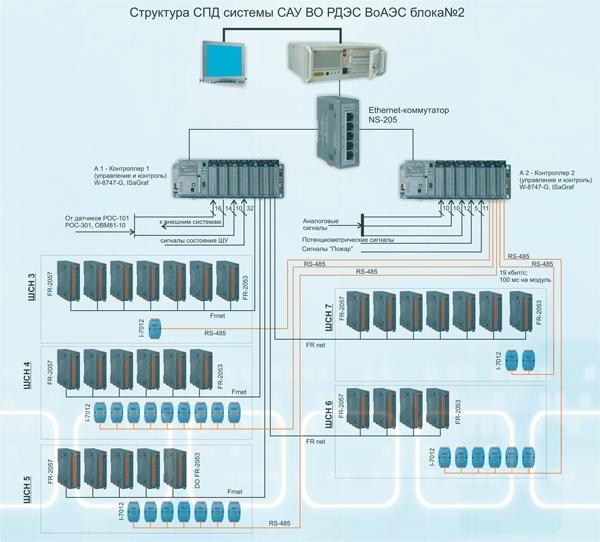

Схема проекта

Преимущества, определившие выбор оборудования

• Весь необходимый набор оборудования и ПО от единого изготовителя.
• Обеспечение детерминированного по времени ввода-вывода дискретных сигналов на основе технологии FRnet.
• Поддержка для контроллеров среды разработки на языках МЭК 61131-3.
• Невысокая в сравнении с аналогами стоимость.

Оборудование ICP DAS

• Контроллер W-8747 на основе ОС WinCE c поддержкой программирования в среде ISaGRAF
• Встраиваемые интерфейсные модули I-8144 и 8172
• Встраиваемые модули ввода-вывода I-8017, I-8040, I-8041
• Модули дискретного ввода-вывода с FRnet-интерфейсом FR-2053, FR2057
• Одноканальные модули аналогового ввода I-7012
• Ethernet-коммутаторы с оптоволоконными портами NS-205FT
