Система мониторинга здания правления ОАО «Роснефть»

ЗАО НПФ «ИнСАТ» – российская компания, созданная в 1988 году.

Основная сфера деятельности ЗАО «ИнСАТ» – производство тиражируемого программного обеспечения для промышленной автоматизации (SCADA, OPC).

Одним из основных продуктов компании ИнСАТ, является Master SCADA – вертикально-интегрированная объектно-ориентированная SCADA-система для систем автоматизации любого масштаба с бесплатным инструментальным комплектом, включая специальные версии для совместного использования с контроллерным оборудованием ведущих производителей.

ИнСАТ также является широкопрофильной инжиниринговой компанией, выполняющей разработку АСУ ТП в теплоэнергетике, химии и других отраслях, системы диспетчеризации, системы коммерческого и технического учета ресурсов (АСКУЭ, АСТУЭ), системы автоматизации зданий. Среди заказчиков ИнСАТ – крупнейшие  предприятия всех отраслей промышленности. Среди выполненных работ – системы информационной мощностью несколько тысяч (АСУТП) и десятков тысяч (диспетчеризация) параметров, в том числе с повышенными требованиями к отказоустойчивости (АЭС, ТЭЦ, химия).

Описание системы

Система является полностью территориально распределенной. Все модули и контроллеры расположены по месту в стандартных пластиковых электротехнических боксах емкостью 18-36 мест на DIN-рейке. В каждом из боксов установлены 1-2 модуля и блок питания. Сетевая архитектура построена на использовании имеющейся в здании структурированной кабельной системы (СКС), включающей оптоволоконные и медные линии связи. На каждом этаже модули и контроллеры по интерфейсу RS485 подключены к расположенному рядом с кроссом СКС коммуникационному серверу, соединенному напрямую с медной линией Ethernet или через медиаконвертор с оптоволоконной.

Сбор данных на местах производится модулями дискретного ввода серии I7000 .

Функции системы заключаются в мониторинге работы систем вентиляции, кондиционирования, индивидуального теплопункта, пожарных насосов, контроле протечек, учете и контроле работы оборудования, сигнализации и протоколировании отказов. Установленное оборудование (приточно-вытяжная вентиляция, прецизионные кондиционеры, чиллеры, фанкойлы и т.п.) оборудовано автономными системами автоматики, поэтому информация об их функционировании собирается не путем опроса контроллеров установок, а подключением к системе сбора данных физических сигналов с контактов их входных модулей, мониторинге микроклимата в важнейших помещениях здания.

Программное обеспечение - пакет Master SCАDA, NAPOPC сервер для модулей I7000.

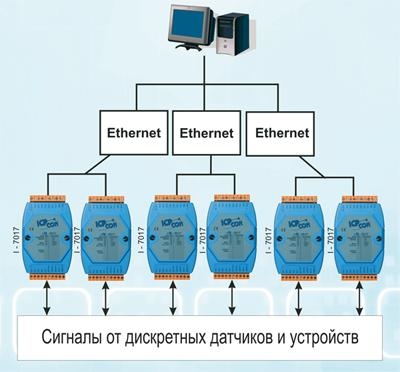

Схема проекта

Преимущества, определившие выбор оборудования

• Внешние модули ввода/вывода позволяют подключать большое количество различных датчиков и исполнительных механизмов.
• Простота интеграции оборудования в среду разработки MasterSCADA.

Оборудование ICP DAS

• Внешние модули ввода-вывода серии I-7000
