Внедрение в России: система управления доступом и охранной сигнализации (СУДОС) «Ель»

Разработчик: АО «НПП «ИСТА-Системс»

СУДОС «Ель» предназначена для построения комплексных систем безопасности на различных объектах. Позволяет объединить системы охранной сигнализации, видеонаблюдения, управления доступом с инженерными системами предприятий.

Обмен данными внутри системы происходит посредством сети Ethernet (дополнительные интерфейсы LonWorks, CAN, RS-485, RS-232). Для бесперебойной передачи данных от шкафов участковых (ШУП-8СТ) строится резервированная Ethernet сеть по топологии «кольцо» на базе промышленных коммутаторов Moxa. Для подключения удаленных объектов используются волоконно-оптические линии связи, которые позволяют передавать данные на расстояние до 40 км и уменьшают помехи и наводки.

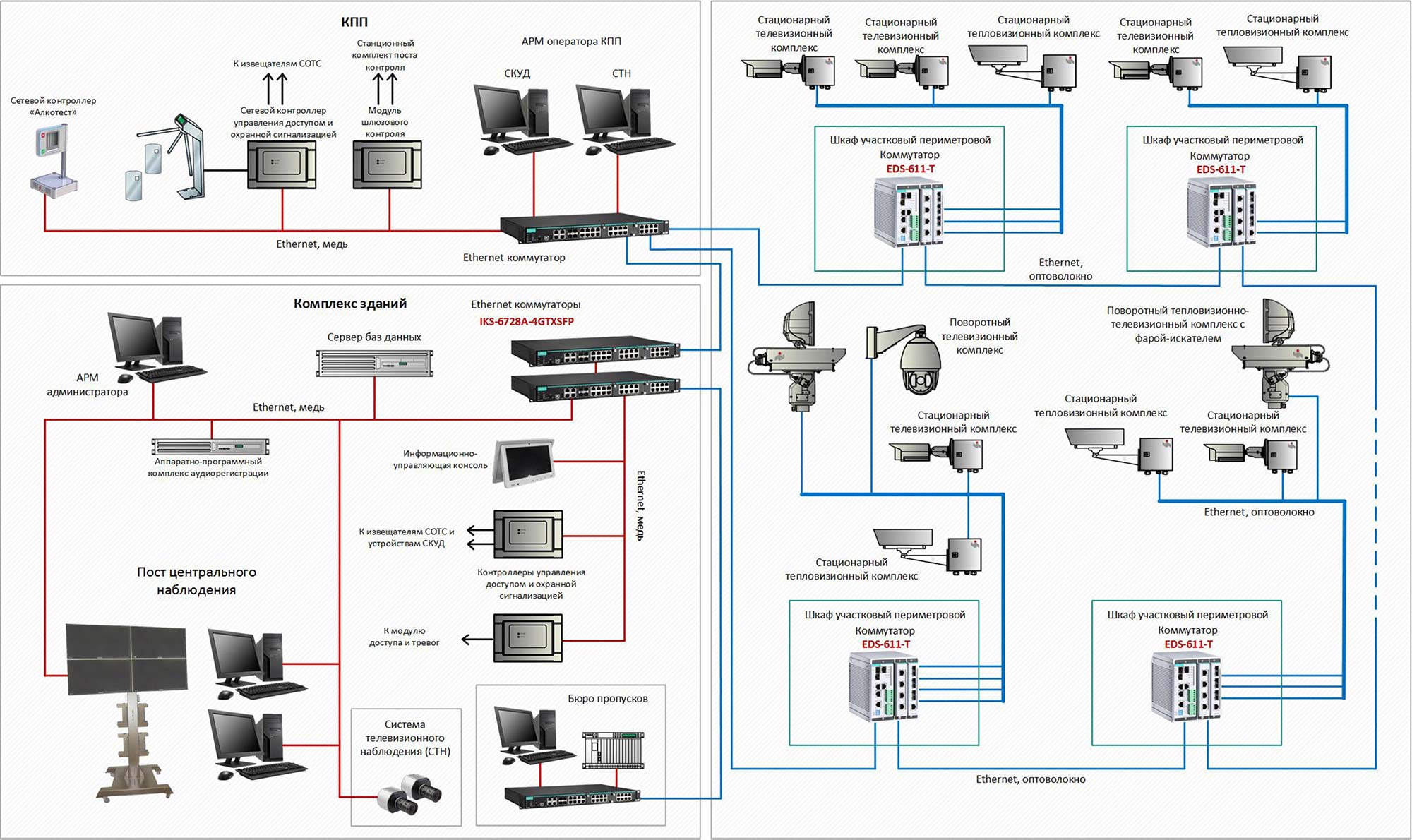

Общая схема СУДОС «Ель»

Шкафы участковые периметровые ШУП-8СТ выполнены в корпусе IP66 и предназначены для работы вне помещений в различных климатических условиях, в том числе при температуре от -60 до +45. Для подключения сетевых устройств (камер, тепловизоров и пр.) используются модульные управляемые коммутаторы Moxa серии EDS-600.

EDS-611-T – Модульный управляемый коммутатор, до 8 портов Fast Ethernet медных или оптических и 3 Combo Gigabit порта (10/100/1000BaseTX или 100/1000BaseSFP) с расширенным диапазоном температур. Коммутаторы данной серии поддерживают функции кольцевого резервирования Turbo Ring и Turbo Chain с временем восстановления при обрывах до 50 мс.

В качестве коммутаторов доступа могут применяться управляемые коммутаторы в стойку 19 дюймов серии IKS-6728A-4GTXSFP.

Компания ИСТА-Системс занимается созданием комплексных систем безопасности крупных организаций, учреждений и структур. Система управления доступом и охранной сигнализации (СУДОС) «Ель» является основным элементом интегрированной системы безопасности ИСБ «КИПЕР» и применяется на объектах энергетики, промышленных предприятиях, административных зданиях и объектах транспортной инфраструктуры. Подробную информацию о системе и оснащенных объектах можно получить на сайте компании www.ista-systems.ru.

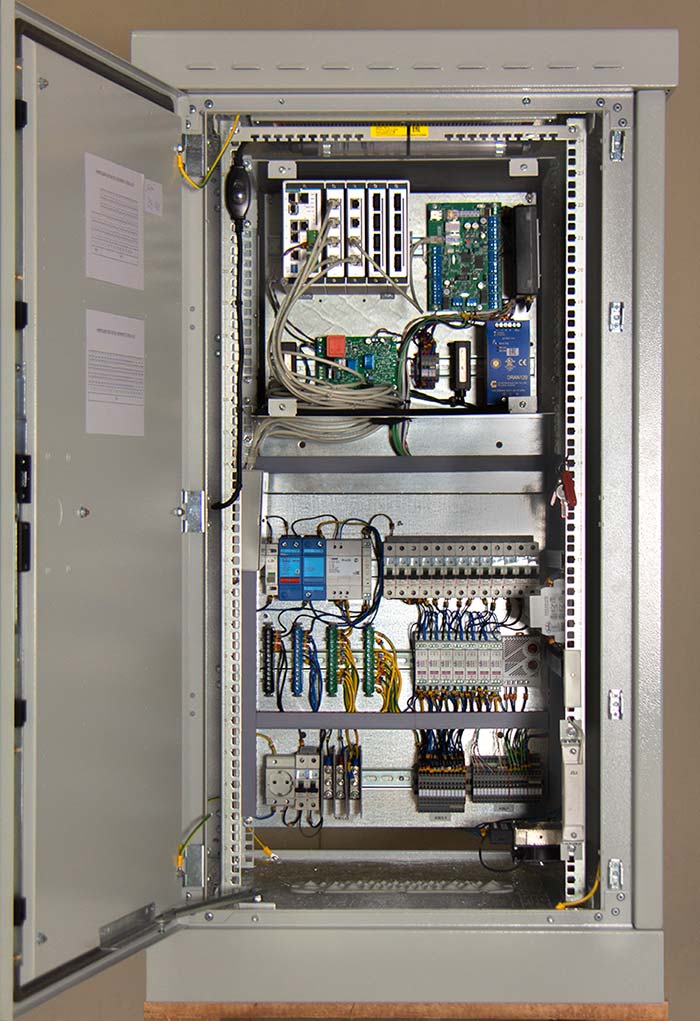

Комплектация участкового шкафа ШУП-8СТ:
