Тепло-и водоучет в условиях Крайнего Севера (Россия)

Информация о компании

ЗАО «Эльтон» ( г. Норильск ) - один из лидирующих системных интеграторов в области АСКУЭ, имеющий многолетний опыт внедрения систем автоматизации в условиях Крайнего Севера.

Описание системы

Компания «Эльтон» получила заказ на внедрение системы коммерческого учета потребляемых ресурсов в ряде зданий и сооружений г. Норильска и районов Талнах, Кайеркан, Оганер с передачей данных на центральный пульт управления.

Таким образом, развертываемая система должна была решить следующие задачи:

1. контроль параметров работы систем тепло-водоснабжения зданий и сооружений;
2. коммерческий учет потребляемой тепловой энергии и воды.

При развертывании системы АСКУЭ на данном объекте компании «Эльтон» пришлось решать сразу несколько проблем. Во-первых, компания столкнулась с тем, что приборы учета, контроля и мониторинга во многих местах уже были установлены, причем все они были от разных производителей, имели различные интерфейсы передачи (RS-232, RS-422 или RS-485, оптопорт), а также использовали совершенно разнообразные протоколы передачи данных (однонаправленная передача, запрос/ответ и т.д.). Во-вторых, сложность состояла в невозможности организовать однородные физические каналы передачи данных в регионе – в здания были подведены совершенно разные каналы связи. Наконец, в ряде случаев расстояние до объектов, не имеющих иных каналов связи, кроме коммутируемых телефонных линий, составляло до 35 км. Как результат – низкая скорость передачи данных и нестабильность временных интервалов между посылкой запроса и получением ответа, что, безусловно, не могло удовлетворить требованиям развертываемой системы АСКУЭ. Преодолеть все эти проблемы позволило использование оборудования MOXA.

Структура системы была построена следующим образом. Удаленные объекты системы были объединены в локальную информационную сеть на базе созданной ранее сети, используемой для диспетчеризации лифтового хозяйства и организации доступа в Интернет рядом организаций г. Норильска. При этом часть объектов была подключена с использованием радиомодемов большой и средней дальности – необходимость использования радиомодемов была вызвана сложностью прокладки и эксплуатации кабельных линий в условиях Крайнего Севера. Доступ клиентов к серверу системы АСКУЭ был обеспечен как из локальной сети, так и посредством Интернет. Уникальной особенностью системы было также то, что в ней была предусмотрена возможность мобильного доступа оператора к данным системы мониторинга, для чего в систему был также подключен GPRS-канал связи.

Для преобразования разнообразных интерфейсов устройств учета в протокол TCP/IP использовались серверы MOXA серии NPort-5000 (RS-232 или RS-422/485 в Ethernet) и серверы DE-311 (RS-232/422/485 в Ethernet). Среди основных преимуществ, определивших выбор устройств MOXA, специалисты «Эльтон» отметили следующие: возможность подключения разнотипных датчиков, счетчиков и контроллеров; возможность написания драйверов устройств, мало зависящих от способа организации физического канала передачи данных (прозрачность канала); высокая надежность работы в условиях Крайнего Севера; «разумная» цена; 5-летняя гарантия на оборудование.

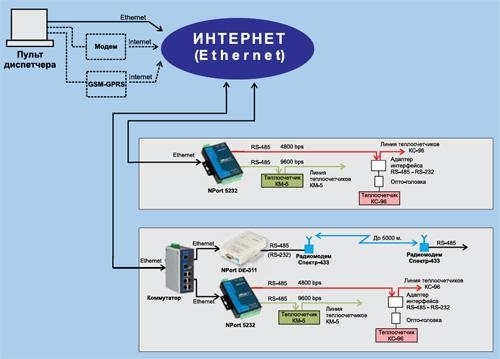

Схема сети объекта

Преимущества, определившие выбор оборудования

1. Поддержка стека протоколов TCP/IP позволяет передавать данные не только по локальным сетям, но и по модемному соединению и по GSM/ GPRS-сетям.
2. Наличие как однопортовых, так и многопортовых устройств передачи RS-232/422/485 в Ethernet.
3. Возможность удаленной настройки оборудования (NPort-серверы).

Оборудование MOXA

DE-311

• Поддержка устройством универсального порта RS-232/422/485
• Работа в режимах TCP Server, TCP Client, UDP Server/Client, эмуляция «виртуального COM-порта»
• «Прозрачная» передача последовательных данных по сетям Ethernet независимо от используемого протокола

NPort 5232

• Двухпортовое решение: 2 x RS-422/485
• «Прозрачная» передача данных RS-232 по сетям Ethernet независимо от используемого протокола
• Возможность установки неограниченного количества устройств NPort в сети
• Работа не только в локальной сети, но и через конвертеры, шлюзы, маршрутизаторы и Интернет
