Управление производственными процессами сталелитейного комбината (Китай)

На сталелитейном заводе Xuefeng Steel в Китае была проведена масштабная модернизации системы мониторинга и управления производственными процессами. Поскольку спрос на сталь в Китае постоянно растет, и рынок является чрезвычайно конкурентным, завод работает 24 часа в сутки и 7 дней в неделю и стремится постоянно улучшать качество выпускаемой продукции. Ключевым моментом в обеспечении высокого качества готовой продукции является тщательный контроль за параметрами технологических процессов, связанными с работой доменных печей и воздухонагревателей. Реализация эффективной системы контроля и управления, в свою очередь, невозможна без развертывания надежной сетевой инфраструктуры. Поэтому одной из главнейших задач в рамках модернизации завода было построение отказоустойчивой сети, которая бы обеспечила связь для различных производственных участков – цехов, где работают доменные печи, воздухонагреватели, складов сырья и т.д.

Описание системы

Неблагоприятные условия в цехах (высокие температуры, применение различных химикатов, электромагнитные помехи) требовали, чтобы применяемое коммуникационное оборудование были исключительно надежным. Кроме того, оно должно было поддерживать довольно высокую дальность передачи данных: расстояние между цехами составляет иногда более 200 метров, а склад сырья удален от основных мест переработки на 500 метров. Помимо всего, к коммуникационному оборудованию также выдвигались такие требования как экономичность и возможность интеграции с существующими PLC-устройствами. Всем этим требованиям успешно удовлетворили коммутаторы MOXA модели ED6008-MM-SC (эквивалентны EDS-408A-MM-SC).

Коммутаторы ED6008-MM-SC характеризуются целым набором преимуществ: компактные размеры, установка на DIN-рейку, plug-and-play подключение, наличие оптических портов связи, небольшая стоимость. В системе было использовано несколько коммутаторов ED6008-MM-SC, которые объединили все производственные участки в резервированную оптоволоконную сеть. Резервирование было выполнено по разработанной компанией MOXA кольцевой технологии Turbo Ring, позволяющей восстанавливать соединение в сети менее чем за 300 мсек. Надежность сети также обеспечивается такой функцией коммутаторов, как отсылка аварийных сообщений по e-mail или оповещение об аварии через реле аварийной сигнализации - диспетчер системы всегда будет располагать сведениями реального времени, позволяющими быстро устранить неполадки в сети. Возможность эксплуатации коммутаторов в жестких условиях также обеспечена набором особенностей: защищенное исполнение, длительный срок наработки на отказ, поддержка расширенного температурного диапазона -40 ~ +75°C, дублированные входы питания. Для подключения к сети удаленных складов сырья и передачи данных в диспетчерскую в системе также использовались конвертеры «витой пары» в оптику IMC-101-M-SC.

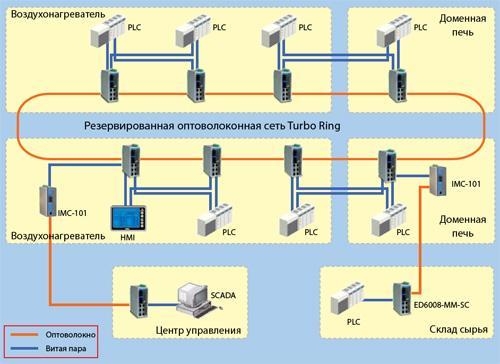

Схема сети объекта

Преимущества, определившие выбор оборудования

1. Разработанная специалистами MOXA технология резервирования Turbo Ring обеспечивает восстановление связи менее чем за 300 мсек.
2. Наличие оптических портов обеспечивает защиту передаваемых данных от электромагнитных помех и позволяет осуществлять передачу на большие расстояния по территории завода.
3. Степень защиты IP30, прочный алюминиевый корпус, возможность установки на DIN-рейку, наличие сертификатов взрывобезопасности Class 1 Div2/Zone2 - все эти особенности позволяют использовать коммутаторы ED6008-MM-SC в жестких условиях эксплуатации.
4. Функция отсылки оповещения о сбоях по e-mail обеспечивает операторов системы сообщениями об авариях в режиме реального времени.
5. Управление и настройка коммутаторов ED6008 могут осуществляться удаленно через web-браузер.

Оборудование MOXA
