Безвентиляторный встраиваемый компьютер DA-1000: обзор и тестирование

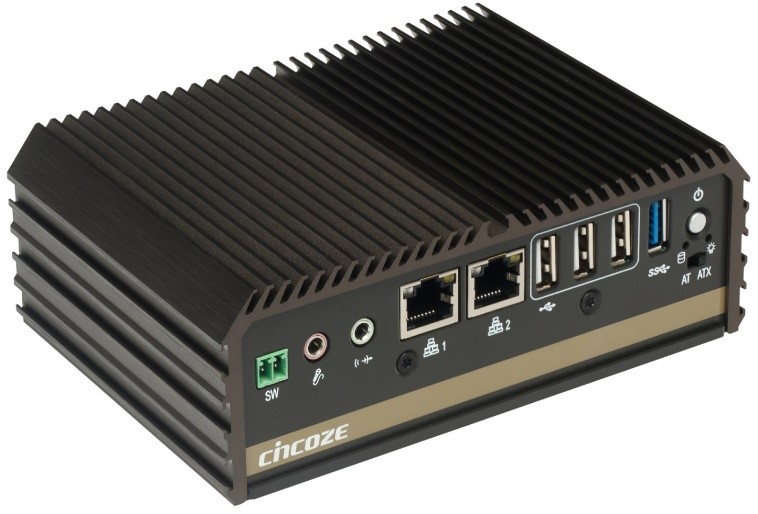

Серия DA - это ультракомпактные встраиваемые безвентиляторные компьютеры, основанные на процессорах Intel Atom / Celeron. Данные компьютеры сочетают в себе компактность и богатую функциональность. Серия DA поддерживает интерфейс и модули Combined Multiple I / O (CMI), разработанные компанией Cincoze специально для повышения эффективности работы своей продукции; с их помощью пользователи могут с легкостью настроить компактные компьютеры серии DA в соответствии со своими специфическими требованиями.

Промышленные встраиваемые компьютеры серии DA-1000 устойчивы к электромагнитному излучению, имеют расширенный рабочий температурный диапазон -25° ~ +70° С и безвентиляторное исполнение, что позволяет использовать их в составе интеллектуальных транспортных систем, в системах видеонаблюдения и мониторинга, в качестве медиа-серверов и информационных систем для пассажиров, а также в системах управления дорожным движением и системах информирования водителей.

Аппаратная составляющая

Сегодня мы рассматриваем три модификации компьютера серии DA:

• DA-1000 с процессором Intel Atom E3826
• DA-1000-E45 с процессором Intel Atom E3845
• DA-1000-J19 с процессором Intel Celeron J1900

В компьютере может быть установлено до 8ГБ оперативной памяти DDR3L SO-DIMM и накопитель формата 2.5" SATA и/или mSATA.

Комплектация

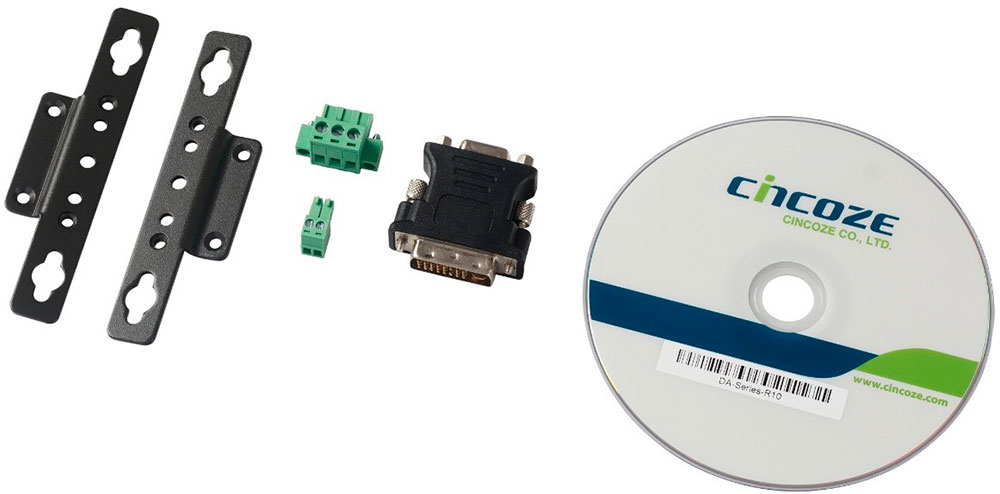

В комплектацию компьютера входит: коннектор питания, коннектор для удаленной кнопки питания, переходник DVI-I -> VGA, крепления на стену, диск с драйверами.

Конструкция

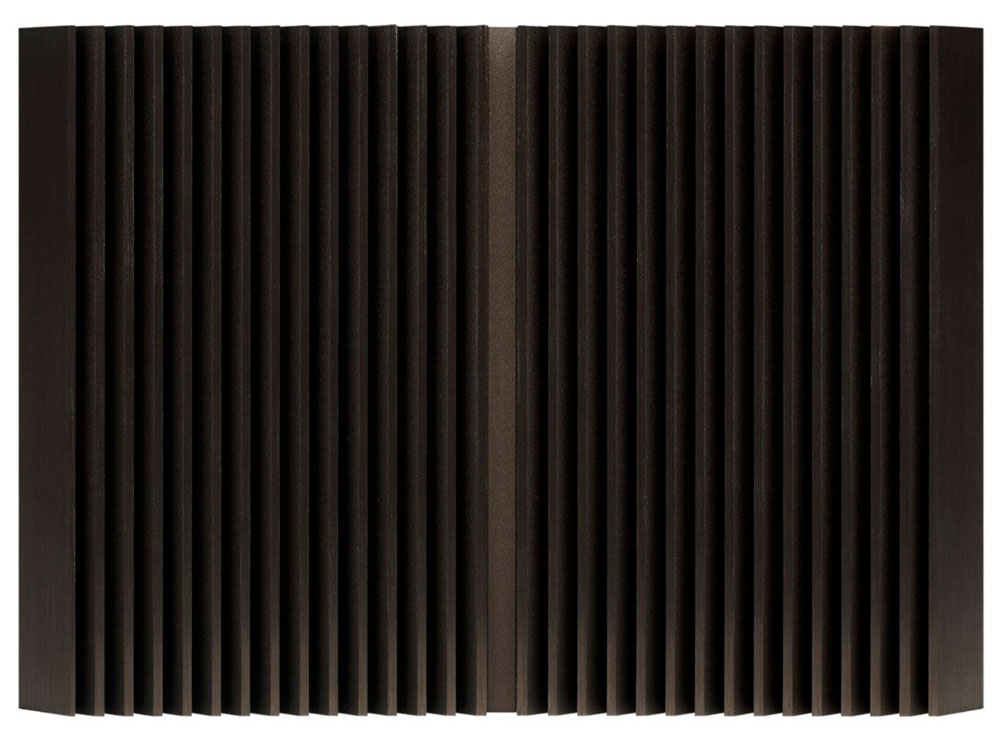

Корпус компьютера выполнен в стандартом для промышленных ПК варианте: массивная верхняя крышка изготовлена из алюминия и является радиатором, отводящим тепло от центрального процессора. Процессор контактирует с крышкой через специальный термоинтерфейс.

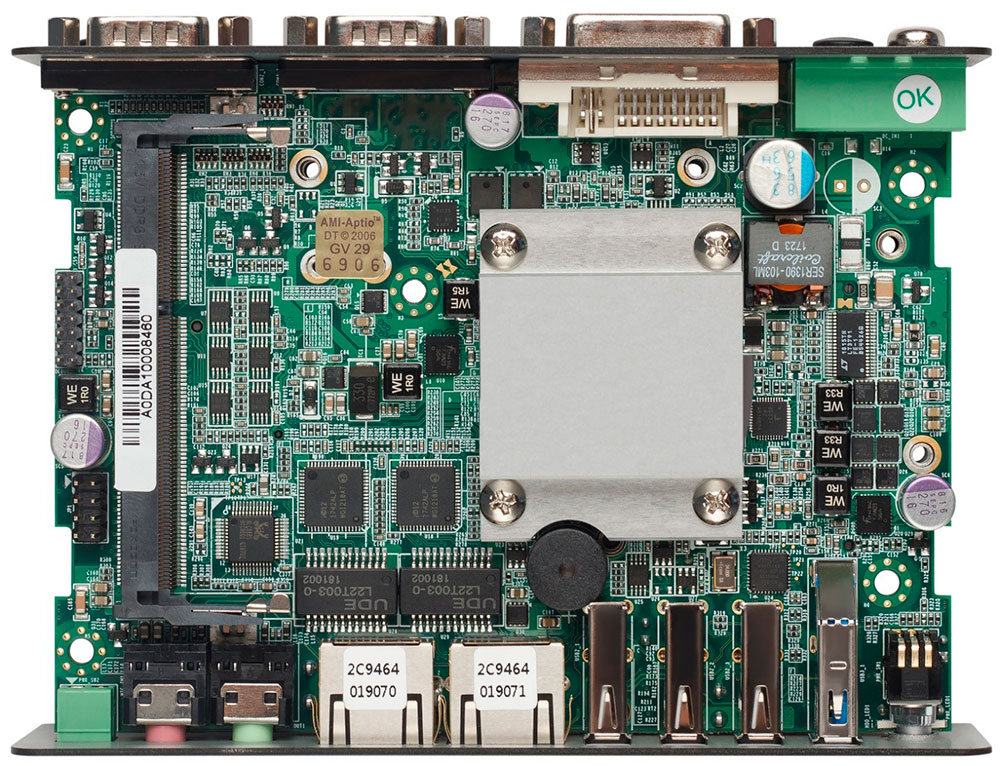

К крышке крепится системная плата компьютера с впаянным процессором, на который прикреплен небольшой радиатор, передающий тепло от процессора на внешнюю крышку. Рядом расположен слот для памяти формата SO-DIMM DDR3L.

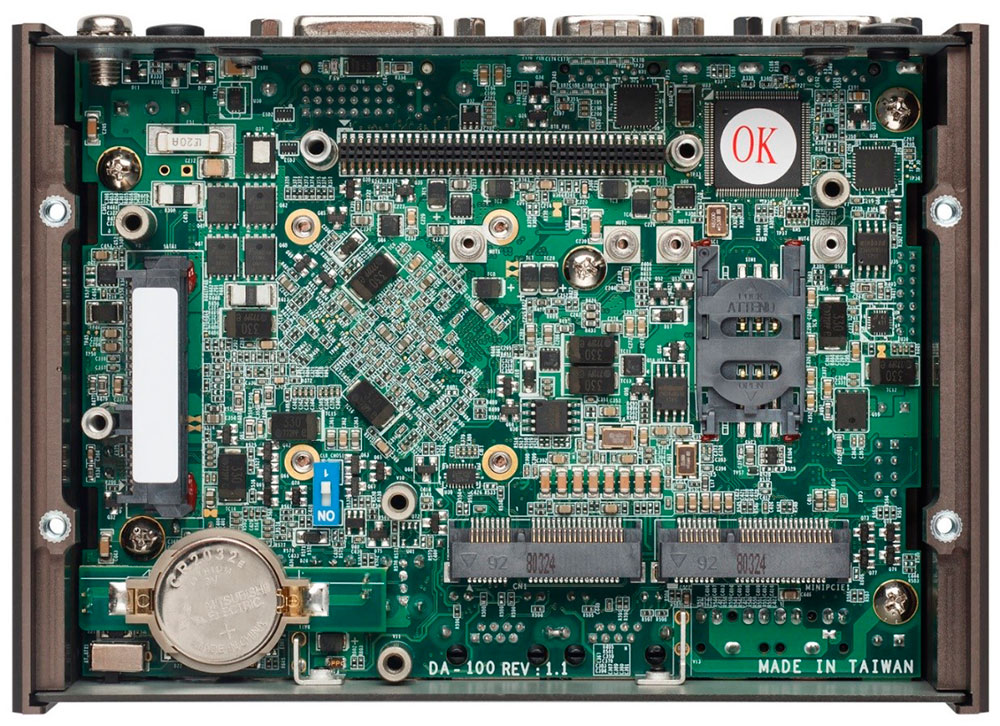

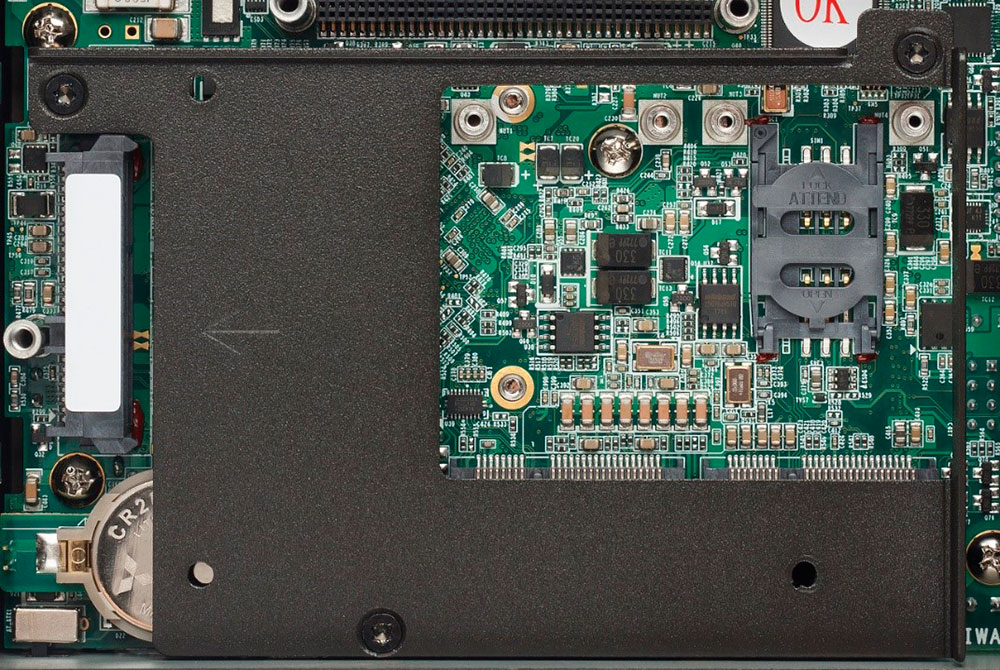

На обратной стороне платы расположены два разъема Mini-PCIe (один слот поддерживает mSATA), один SATA, один CMI Interface, слот для SIM-карты.

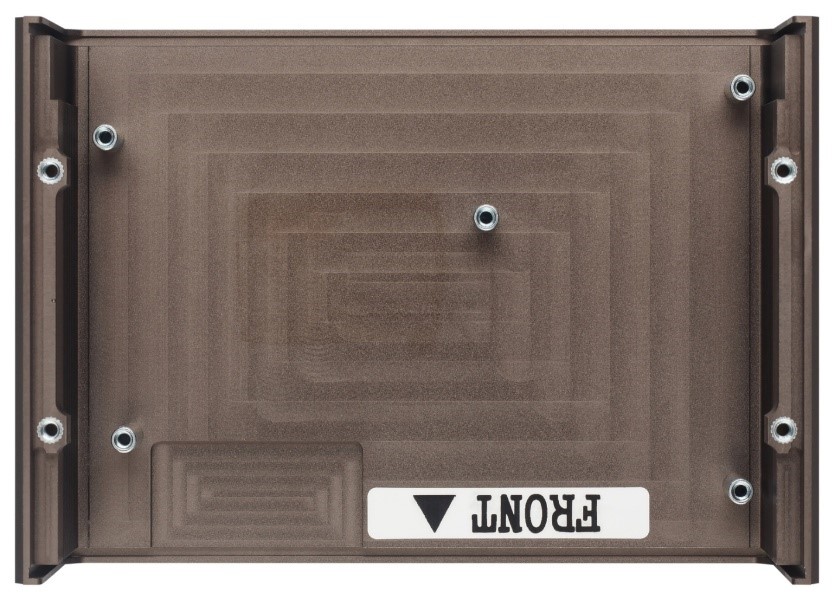

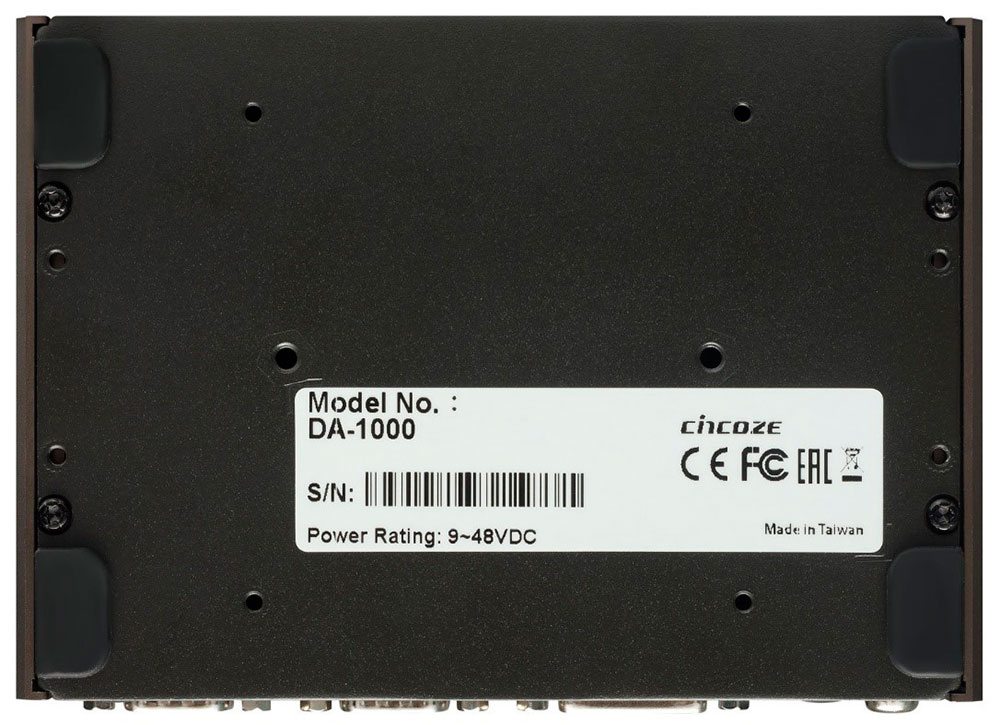

Снизу компьютер закрыт металлической пластиной с резиновыми ножками. Обратите внимание: как и во всех моделях производства Cincoze, используются корпусные винты под ключ Torx (звездочка).

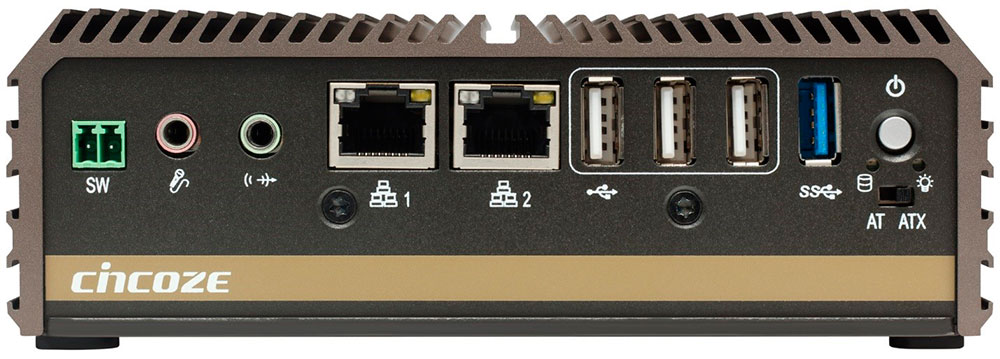

На лицевой панели расположены следующие разъемы: 2 x LAN, 4 x USB, Mic-in и Line-out, а также кнопка Power, переключатель режима питания AT/ATX, клеммы удаленной кнопки Power.

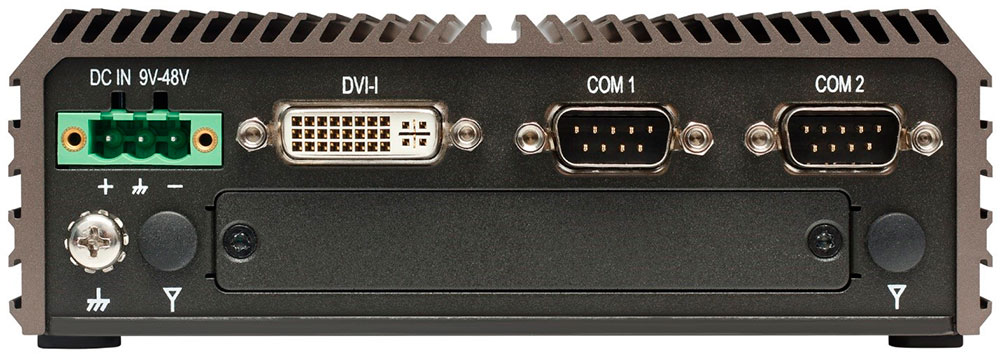

На тыльной панели расположены следующие разъемы: 2 x COM, DVI-I, вход питания, а также клемма заземления, два отверстия (прикрыты заглушками) для внешних антенн, заглушка слота для модулей CMI.

Жесткий диск формата 2.5” SATA крепится на специальной пластине и подключается к разъему SATA. Обратите внимание, что высота диска не должна превышать 10 мм.

Тестирование

В тестировании принимали участие три модели DA-1000, оснащенные оперативной памятью 4ГБ DDR3L 1333МГц и накопителем 256ГБ 2.5” SATA SSD.

Тестирование проводилось под управлением следующих операционных систем: Windows 7 Professional 64bit, Windows 8.1 64bit, Windows 10 Professional 64bit.

Использованные программы: PassMark BurnInTest, Futuremark PCMark 10, AIDA64. В тестовом пакете Futuremark PCMark 10 использовался только один тест – Productivity (запуск офисных приложений) – для проверки работы ПК в распространенных офисных приложениях.

Тестирование программами BurnInTest и AIDA64 проводилось для проверки стабильности работы ПК, температурного режима и энергопотребления. Время прогона каждого теста - 5-6 часов при температуре окружающей среды 25°C.

Сравнительные данные PCMark 10

Сравнительные данные BurnInTest и AIDA64

Измерение энергопотребления проводилось путем замера входного напряжения (24 VDC) и тока на разъеме питания.

Выводы и дополнения

Все три рассматриваемые сегодня модели одинаковы по конструкции и возможностям расширения.

Просматривается совершенно закономерный рост как производительности, так и энергопотребления и нагрева в зависимости от установленного процессора.

К сожалению, компьютер не обладает какой-либо значимой пыле-влагозащитой, но способен работать при температуре от -25°С, а также, благодаря беспроводной сборке, обладает устойчивостью к ударам и вибрациям по стандартам IEC 60068-2-27 и IEC 60068-2-64.

Благодаря своим компактным размерам и большому выбору дополнительных модулей компьютер может быть использован для управления системами видеонаблюдения и безопасности, для сбора и обработки данных о работе агрегатов ТС, для информационного и мультимедийного вещания на транспорте и т.д.

В настоящий момент доступны следующие модели DA-1000:

• DA-1000 с процессором Intel Atom E3826
• DA-1000-E45 с процессором Intel Atom E3845
• DA-1000-J19 с процессором Intel Celeron J1900
