Многослотовый ПК IPC 970 от Axiomtek: экстремальная производительность и многофункциональность

В конце 2021 года производитель промышленных решений – Axiomtek анонсировал многослотовую новинку – IPC970-10W-F5E1. Это флагманское решение промышленного класса. Оно адаптировано для высоконагруженных систем, преимущественно для решения задач в интеллектуальной видеоаналитике. Основными особенностями этого класса являются экстремальная производительность, широкий ассортимент интерфейсов, наличие GPU-ускорения, а также надёжная и расширяемая конструкция в безвентиляторном исполнении.

Тенденции

В ковидную эпоху вопросы цифровизации и активного внедрения искусственного интеллекта с каждым днём всё более актуальны. Мы стали свидетелем того, что практически уже не осталось отраслей, в которых не велись бы работы по внедрению систем ИИ. Среди популярных отраслей хотелось бы отметить основные:

• Транспорт (распознавание лиц/номеров, подсчёт трафика пассажиров/автопотока, анализ усталости водителя, автономное вождение);
• Робототехника (в части мехатроники);
• Системы безопасности (биометрия, СКУД);
• Машинное зрение (оптический дефектоскоп, тепловизионные системы, автоматизированные системы сортировки);

и многие другие.

Внешний вид

Промышленный ПК Axiomtek IPC970-10W-F5E1 имеет классическое настольное исполнение в тёмно-сером дизайне. Несмотря на свою экстремальную производительность, ПК имеет довольно компактные габариты для подобного класса решений, если сравнивать его со стоечными альтернативами. Размеры компьютера с учётом расширяемого отсека под периферию и видеокарты - 190 x 192 x 360 мм. Кроме того, корпус промышленного ПК выполнен из алюминия по технологии экструзии. Для отвода тепла, выделяемого от процессора, используется массивный радиатор с ребрами. Также у отсека под периферию предусмотрены воздуховоды для GPU.

  Рис.1 – Радиатор (боковая сторона IPC970)

  Рис.2 – Воздуховоды (задняя и боковая сторона IPC970)

Блок-схема материнской платы

IPC970-10W-F5E1 выполнен на базе чипсета Intel W480E с поддержкой процессоров семейства Comet Lake (с TDP до 80Вт), включая Intel Xeon и Intel Core 10-ого поколения. Максимальный поддерживаемый объём системной памяти при этом составляет 128 Гб (4 x DDR4). Из примечательного можно выделить высокоскоростной сетевой интерфейс 2.5GbE LAN, а также современные слоты M.2 для подключения твердотельных накопителей и беспроводных модулей.

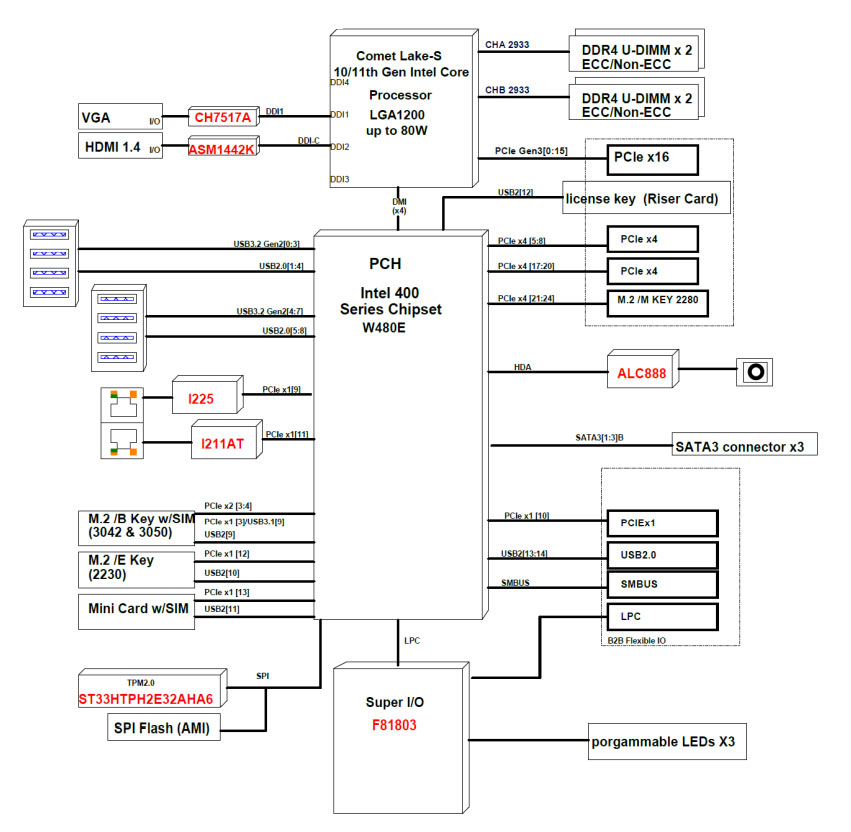

  Рис.3 – блок-схема материнской платы IPC970

Лицевая сторона

Промышленный ПК IPC970-10W-F5E1 прост в обслуживании, так как все интерфейсы располагаются на одной лицевой стороне, что крайне важно при эксплуатации ПК в труднодоступных местах.

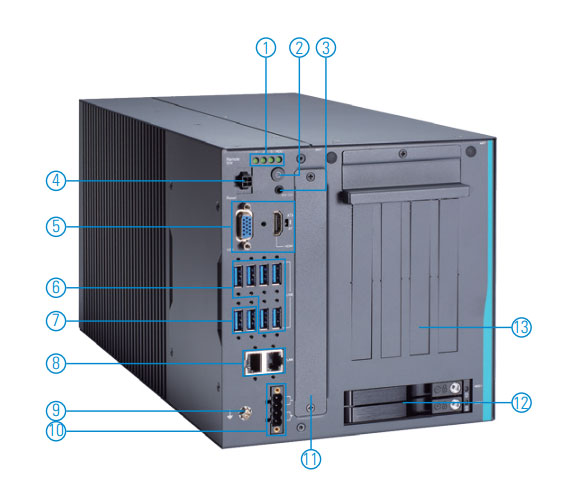

  Рис.4 – лицевая сторона IPC970

1.  - индикаторы;

2. - кнопка включения;
3.  - аудиовыход;

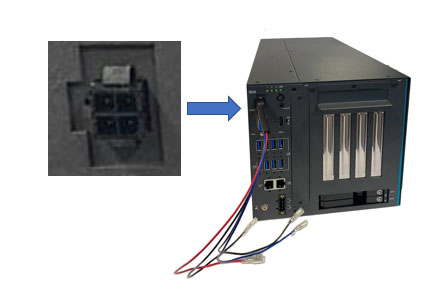

4.   - разъём дистанционного управления компьютером. Путём подключения кабеля в разъём возможно дистанционно управлять компьютером, например, при помощи кнопки вкл/выкл/перезагрузка. Кабель идёт в комплекте;
5.  - видеоинтерфейсы 1 x VGA и 1x HDMI;
6.  - переключатель режимов работы АТ/ATX;
7.  - 8 x USB 3.2;
8.  - сетевые интерфейсы 1 x GbE, 1 x 2.5 GbE;
9.  - клемма заземления;
10.   - клеммник питания (24В пост. тока);

11.  Специальный слот расширения для подключения родных модулей.

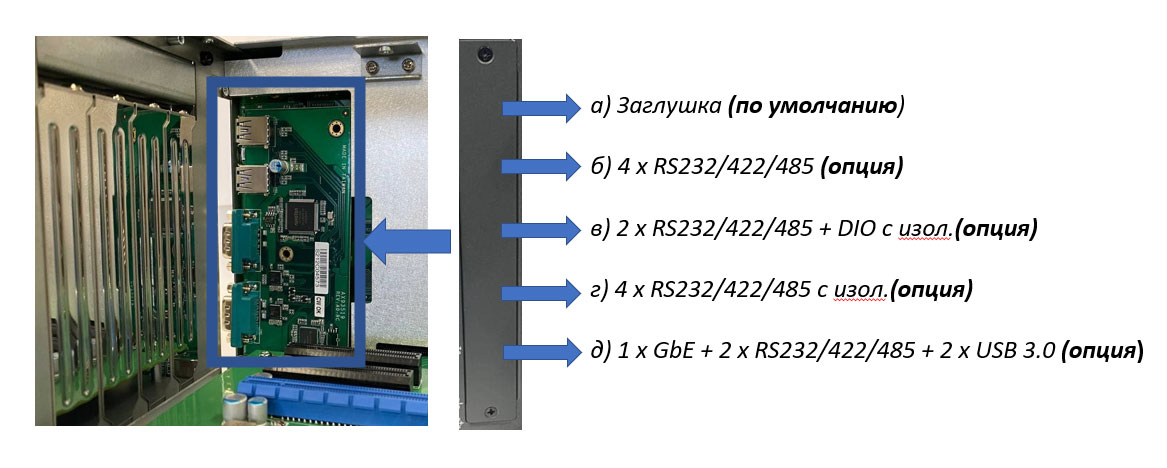

      Рис.5 – окно для вывода модулей расширения у IPC970

    У промышленного ПК  IPC970-10W-F5E1 предусмотрен слот расширения для подключения опциональных интерфейсных модулей. По умолчанию установлена заглушка, но в зависимости от задачи на выбор доступны такие модули, как AX93511 (4 x RS232/422/485), AX93512 (2 x RS-232/422/485 + 8-in/8-out DIO с изоляцией), AX93516 (4 x RS232/422/485 c изоляцией), AX93519 (1 x GbE + 2 x RS-232/422/485 + 2 х USB3.0). Фиксирующая металлическая планка идёт в комплекте с модулем.

12.
    - 2 x HDD/SSD (с быстрой заменой) + 1 x HDD/SSD (внутренний) с поддержкой RAID 0/1/5;

13.  Слоты расширения PCIe


      Рис.6 – cлоты расширения PCIe у IPC970

Помимо специализированных модулей расширения, у компьютера предусмотрен отсек для подключения дискретных видеокарт и различных плат расширения форм-фактора PCIe c суммарной потребляемой мощностью до 400 Вт. Например, это может быть GPU NVIDIA RTX3090 или другие схожие по формату и теплопакету видеокарты. Кроме того, возможно доукомплектовать промышленный ПК IPC970-10W-F5E1 различными платами расширения:

• AX92325 (сетевая плата 4 x GbE с разъёмами M12);
• AX92324 (сетевая плата 2 x 10GbE с поддержкой PoE c разъёмами RJ45);
• AX92321-4U (4 x USB 3.0);
• AX92321-8U (8x USB 3.0);
• AX92322-2GbE (2 x GbE c разъёмами RJ45);
• AX92322-4GbE (4 x GbE c разъёмами RJ45);
• AX92352 (плата ввода/вывода);
• AX92351 (DIO);

и другими.

Для плат расширения PCIe предусмотрены регулируемые фиксаторы, которые позволяют устанавливать платы разных типоразмеров, а также придают устойчивое положение в условиях повышенной вибрации.

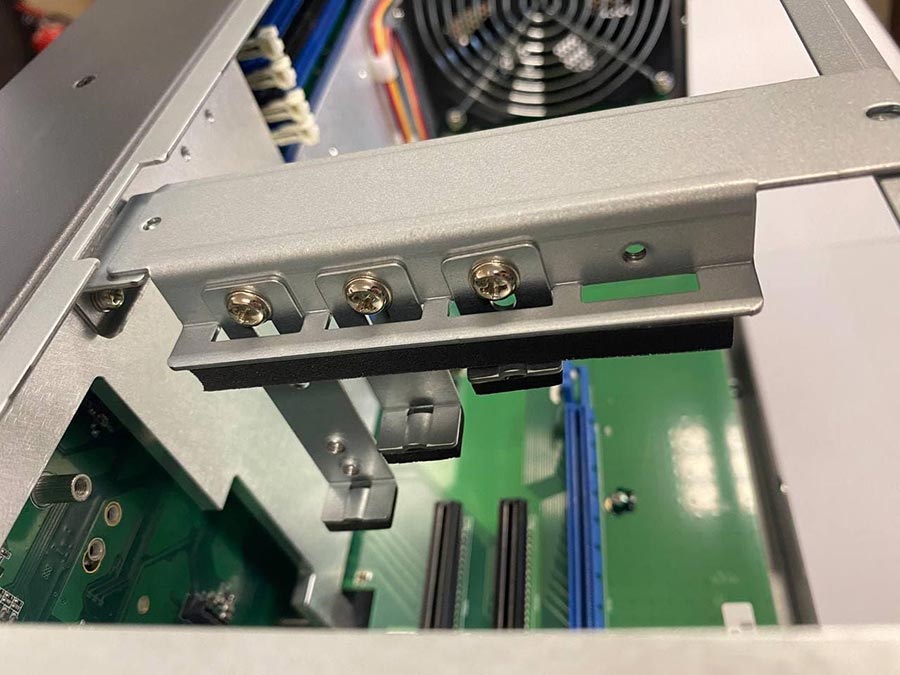

  Рис.7 – регулируемый фиксатор для плат расширения PCIe у IPC970

Боковая сторона

На боковой стороне, где располагается ребристый радиатор, предусмотрены слоты для подключения модулей беспроводной передачи данных: 1 x M.2 Key E (2230), 1 x Mini PCIe c предустановленным SIM и 1 x M.2 B Key (3042/3050) c предустановленным SIM.

  Рис.8 – беспроводные интерфейсы (боковая сторона IPC970)

Под ребристым радиатором располагается сокет LGA1200 для установки процессора. Стоит отметить, что в системе отсутствуют кулеры и прочие подвижные части, что обеспечивает низкий уровень шума компьютера и повышенную устойчивость к вибрации и ударам. Кроме того, в системе практически полностью отсутствуют перемычки и кабели. При производстве промышленного ПК IPC970-10W-F5E1 используются альтернативные и более надёжные соединения. Исключение - литиевая батарейка и отсек для периферии. Кроме того, производитель использует надёжную компонентную базу, за счёт которой повышается жизненный цикл изделия.

  Рис.9 – сокет LGA1200 (боковая сторона IPC970)

Нижняя сторона

На нижней стороне ПК предуcмотрен доступ к твердотельным накопителям: 1 x 2.5 SSD/HDD (с поддержкой RAID 0/1/5) и высокоскоростной 1 x M.2 Key M форм-фактора 2280 (с поддержкой NVMe).

  Рис.10 – дополнительные слоты хранения данных (нижняя сторона IPC970)

Полные технические характеристики
