Тестирование и обзор: процессорная плата формата 3.5" Wafer-AL на базе процессоров ApolloLake

Не так давно мы тестировали платы WAFER на основе процессоров Intel Braswell и Intel Haswell. Сегодня у нас на тестах обновленная плата WAFER-AL-N2 с процессором Intel семейства Apollo Lake quad-core Pentium N4200.

Производитель решил отойти от системы охлаждения, представлявшей собой цельную металлическую пластину, и вернуться к классическому малоразмерному радиатору, который, тем не менее, хорошо справляется с охлаждением процессора.

Аппаратная составляющая

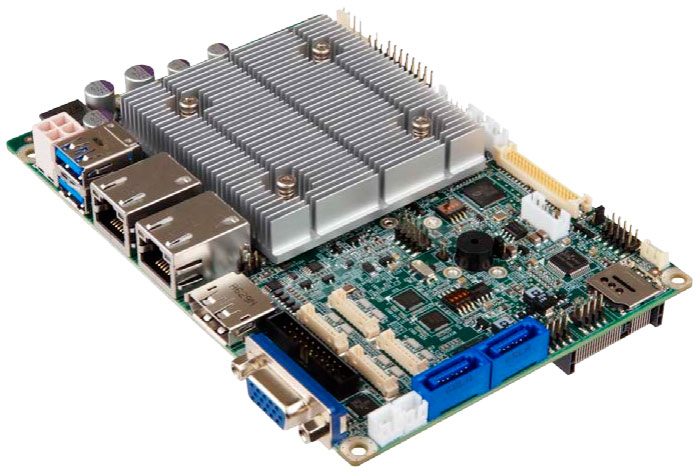

Плата WAFER-AL разработана на базе современных процессоров Intel Apollo Lake, обладающих встроенным графическим адаптером Intel HD Graphics Gen9 с пониженным энергопотреблением. Благодаря наличию интерфейса DP++ возможен вывод изображения в разрешении 4K UHD. Поддерживаемая оперативная память: DDR3L 1866/1600МГц. Возможна установка двух накопителей SATA 6Гб/с и одного накопителя формата mSATA (при установке второй разъем SATA становится неактивным).

Комплектация

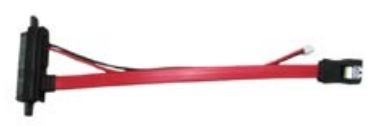

В стандартную комплектацию входят: процессорная плата с радиатором, кабель питания, кабель SATA (дата и питание), RS-232/422/485 кабель, инструкция.

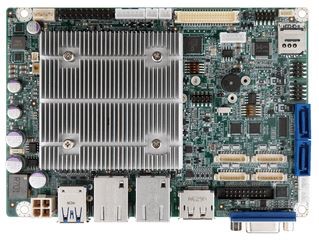

Конструкция и основные особенности платы

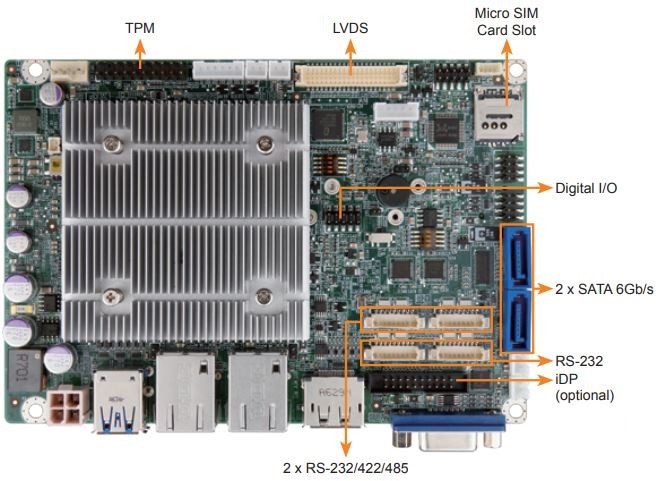

На лицевой стороне платы расположены все основные разъемы: порты COM, SATA, USB, LVDS

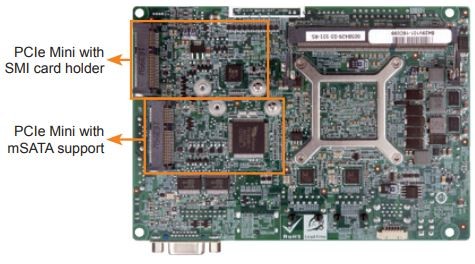

На тыльной стороне расположен слот памяти и два слота miniPCIe

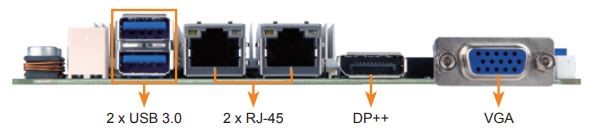

Разъемы на боковой стороне: 2xUSB, 2xLAN, DP++, VGA

Как уже было отмечено, производитель изменил систему охлаждения платы, использовав более традиционный радиатор, что положительно сказалось на охлаждении платы. С другой стороны, плата теперь может быть установлена только в корпус – как мы помним, старая система охлаждения позволяла закрепить плату практически в любом планируемом месте.

Слот памяти и слоты mPCIe перенесены на тыльную сторону платы. Один mPCIe со слотом для microSIM-карты, второй с поддержкой накопителей формата mSATA (при установке накопителя отключается разъем SATA2).

Плата поддерживает до трех независимых дисплеев через интерфейсы DP++ (разрешение UHD 4096x2160@60Hz), VGA и LVDS (разрешение FullHD 1920x1200@60Hz).

Тестирование

В тестировании участвовала модель WAFER-AL-N2 с процессором Intel Pentium N4200, оперативная память 4 ГБ DDR3L 1600 МГц.

Тестирование проводилось под управлением следующих операционных систем: Windows 7 Professional 64bit, Windows 8.1 64bit, Windows 10 Professional 64bit.

Использованные программы: PassMark BurnInTest, Futuremark PCMark 10, AIDA64. В тестовом пакете Futuremark PCMark 10 использовался только один тест – Productivity (запуск офисных приложений).

Тестирование программойFuturemark PCMark 10, Productivity test

Тестирование программами PassMarkBurnInTest, AIDA64

Зафиксированы следующие данные по температуре (температура окружающей среды около 22°)

Измерение энергопотребления проводилось путем замера входного напряжения и тока на разъеме питания платы. При напряжении 12В плата в пике нагрузки потребляла около 2.1А.

Итоги

По сравнению с предыдущими моделями увеличилось быстродействие платы и улучшился отвод тепла от центрального процессора (что вполне ожидаемо), но также увеличилось и энергопотребление, что не совсем ожидаемо, поскольку процессор принадлежит более новому поколению и работает на меньшей частоте.

Без массивного радиатора на всю тыльную сторону плата получилась более компактной, но в пределах формата 3.5”. Функциональность платы при этом не пострадала.

Плата является достойной заменой предыдущему поколению одноплатных компьютеров серии WAFER.

В настоящее время доступно два варианта WAFER-AL:

WAFER-AL-N1 с процессором Intel Celeron® N3350 2.4GHz
WAFER-AL-N2 с процессором Intel Pentium® N4200 2.5GHz
