Тестирование промышленного встраиваемого компьютера IDS-310AL от IEI

IEI IDS-310AL

Введение

В середине 2020 года компания IEI Integration Corp. выпустила серию IDS-310AL - встраиваемые безвентиляторные информационные плееры для цифровых табло. Ключевыми особенностями IDS-310AL является возможность работы с 3-мя независимыми дисплеями в формате 4К и установка дополнительного крепления для корзин для HDD/SSD или дополнительных интерфейсов. Компактный промышленный компьютер успешно применяется в различных сферах, где необходимо обеспечить безотказную трансляцию видеоконтента высокого разрешения: видео реклама в общественных местах, рекламно-информационные системы, системы оповещения и информирования пассажиров на транспорте, в системах самообслуживания.

Серия имеет промышленное исполнение и компактный дизайн, отличается высокой производительностью при низком энергопотреблении, а также соответствует ряду требований стандарта MIL-STD-810 по ударопрочности и виброустойчивости, что позволяет использовать встраиваемый компьютер в ответственных узлах.

Конструкция

Корпус компьютера выполнен в стандартом для промышленных ПК варианте: массивная верхняя крышка изготовлена из алюминия и является радиатором, отводящим тепло от центрального процессора.

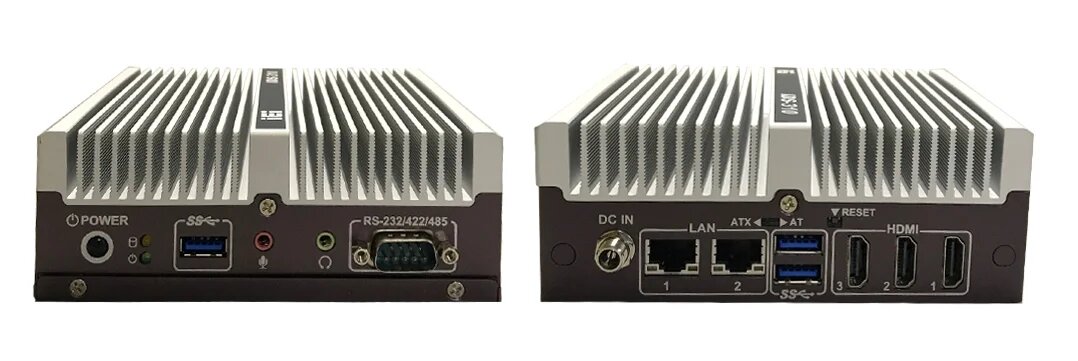

Вид спереди / сзади

На лицевой панели расположены разъемы: HDMI, LAN, USB, переключатель режима питания AT/ATX. На тыльной панели расположены следующие разъемы: кнопка Power, Mic-in, USB 3.2 GEN 1, Line-out, RS-232/422/485.

Комплектация

В стандартную комплектацию входит: процессорная плата с радиатором, аудио-кабель, кабель питания, 2 кабеля SATA (дата и питание), RS-232/422/485 кабель. Так же в комплекте инструкция, диски с драйверами и One Key Recovery.

Опционально могут быть заказаны KB/MS PS/2 Y-кабель (32000-023800-RS) и 2xUSB кабель (32005-003500-200-RS).

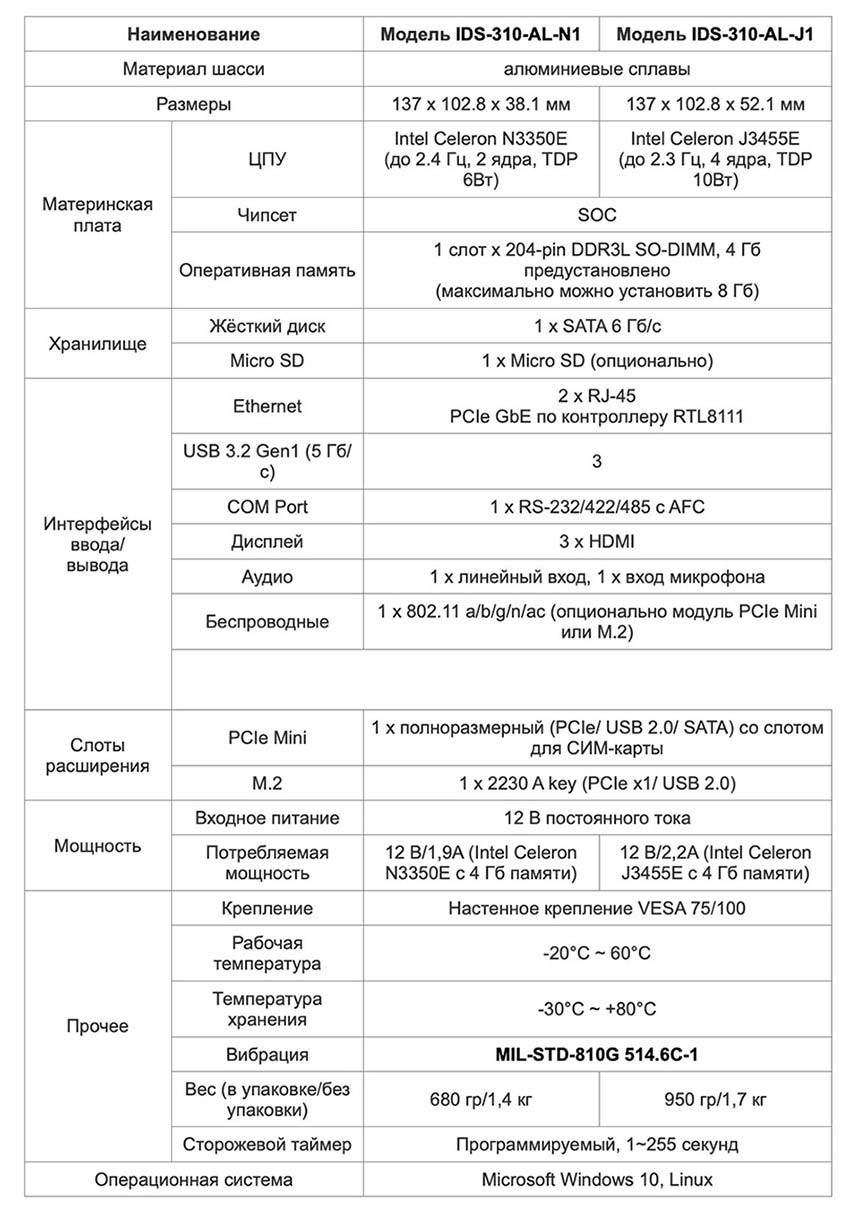

Технические характеристики

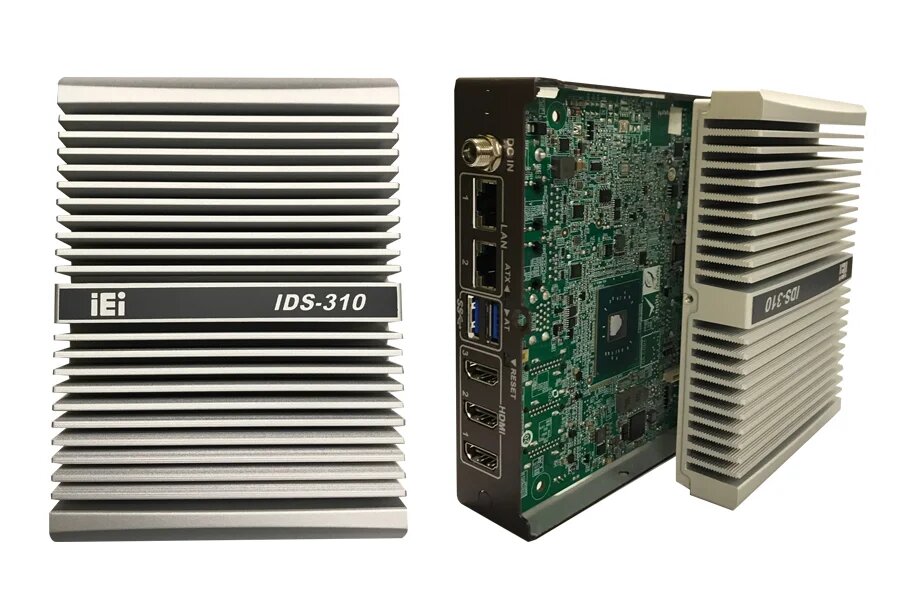

Вид без крышки

Цель тестирования

Целью проведенного тестирования является проверка надёжности промышленного компьютера на предмет соответствия заявленных характеристик.

ТЕСТ №1 - Диагностика качества и совместимости с 3-мя независимыми дисплеями

Описание процедуры

В пределах спецификации были воспроизведены и выполнены все возможные комбинации, а также была произведена проверка совместимости с разрешениями - от 800 x 600 до 3840 x 2160 в различных режимах работы.

Испытательное оборудование

4K LCD монитор - 3 шт.

Софт для тестирования:

1. NOKIA Monitor Test
2. DisplayMate Video

Полученные результаты

Таблица результатов Теста №1

Анализируя полученные результаты можно констатировать, что встраиваемый компьютер IDS-310AL успешно справляется с задачей и его можно использовать при работе с 3-мя независимыми дисплеями в разных режимах работы.

ТЕСТ №2 – Термические испытания

Описание процедуры

С целью выявления потенциальных уязвимых тепловых участков и распределения тепла внутри системы, были проведено тестирование и анализ при помощи тепловых карт.

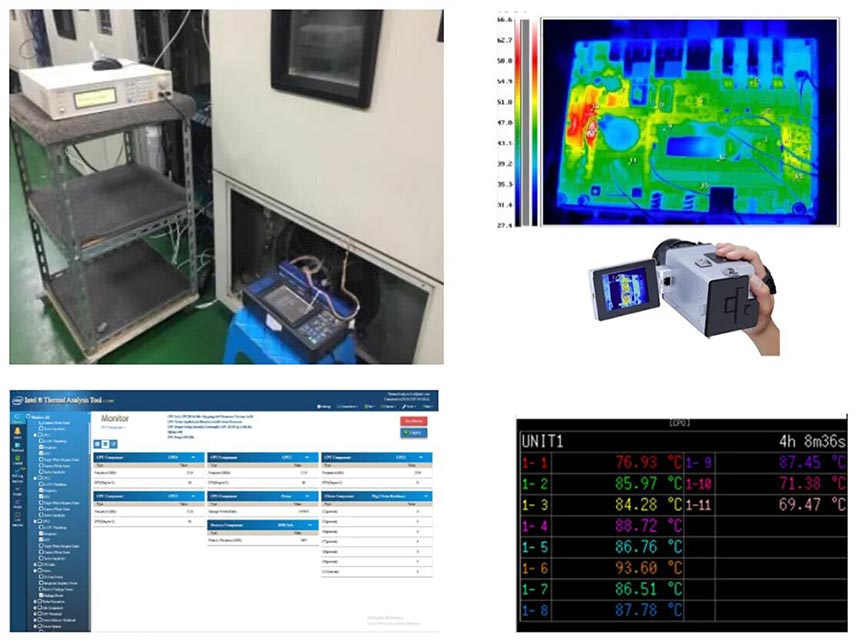

Испытательное оборудование

1. Система сбора данных
2. Испытательная камера
3. Тестер с термопарой
4. Тепловизор

Софт для тестирования:

1. Passmark Burn-in test 9.0
2. Intel TAT

Полученные результаты

Условия испытания: Температура испытания: 60 ℃, влажность испытания: 50%, общее время испытания: 4 часа.

Распределения тепла внутри системы можно оценивать как положительное, перегревающихся элементов в рамках допустимых значений не выявлено.

Результаты Теста №2

ТЕСТ №3 – Испытание на вибрацию (рабочий и нерабочий режим)

Описание процедуры

Целью испытания на вибрацию (виброустойчивость и вибропрочность) является определение механической слабости или ухудшения рабочих характеристик промышленного компьютера при транспортировке или эксплуатации в условиях вибрации, а также определение защитной способности упаковки.

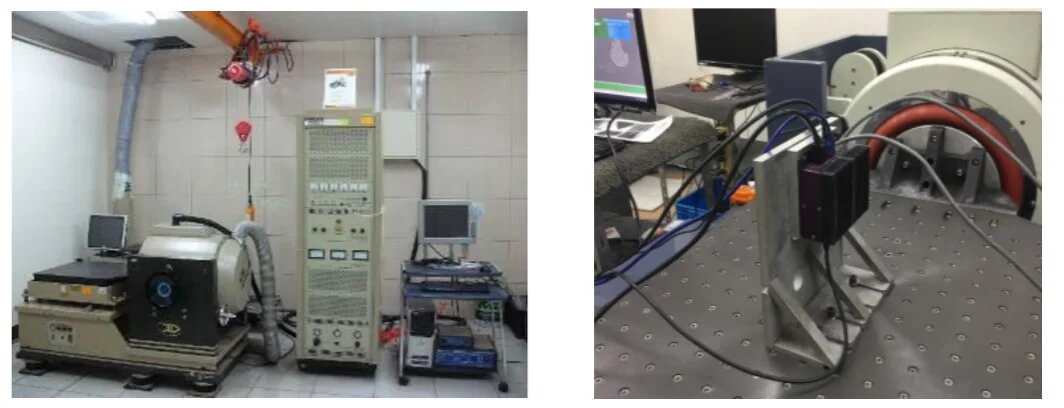

Испытательное оборудование

KING DESIGN Inc. KD-9363-EM-600F2K-40N120

Софт для тестирования:

Passmark Burn-in test 9.0

Cпефицикация:

Работа в режиме случайной вибрации (MIL-STD-810G 514.6C-1)

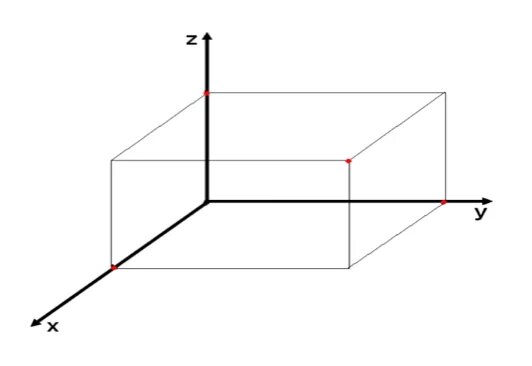

3 оси: Z - Вертикальная / X - Поперечная / Y – Продольная. 10-500 Гц, 60 мин / ось.

Эквивалентно Z: 1,04 Grms / X: 0,20 Grms / Y: 0,74 Grms

Нерабочий режим (Cинусоидальный режим) (IEC-60068-2-06 )

3 оси: Z - Вертикальная / X - Поперечная / Y - Продольная. 10-55 Гц, 60 мин / ось.

Полученные результаты

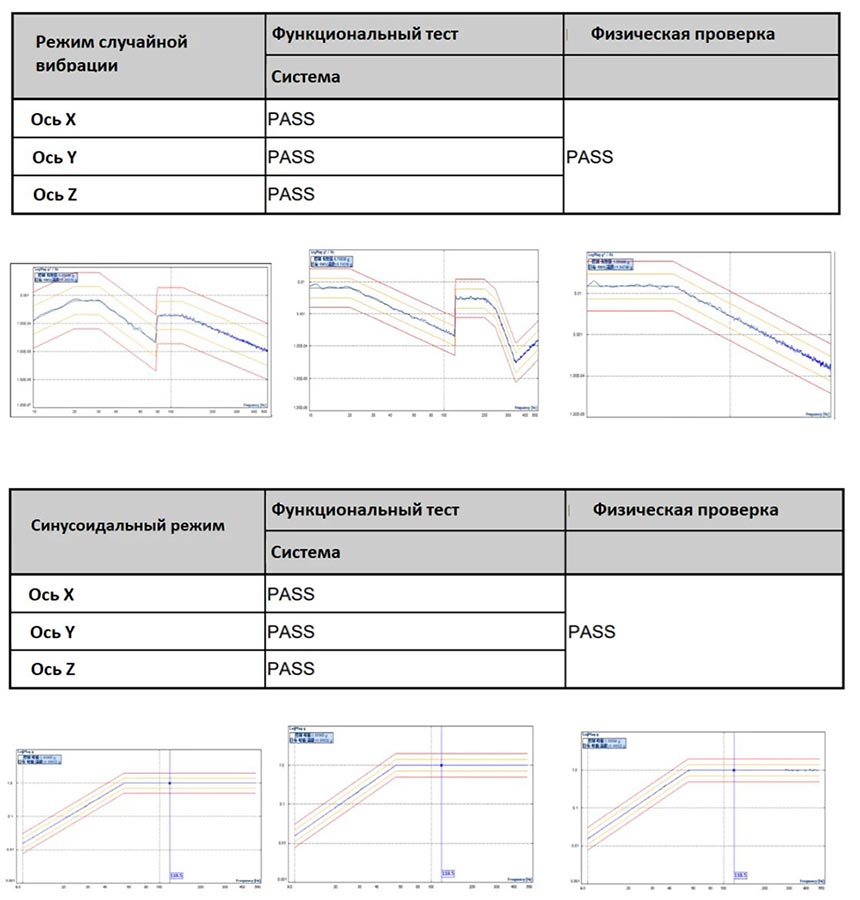

Результаты Теста №3

Анализируя полученные данные можно сделать вывод, что компьютер способен корректно выдерживать вибрационную нагрузку как в рабочем режиме, так и в нерабочем при транспортировки оборудования в упаковке.

Документация

Скачать документацию
