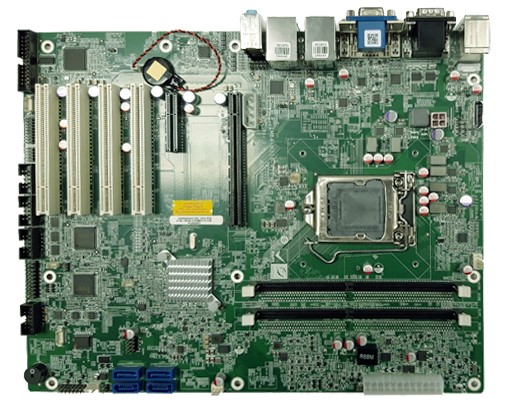

Тестирование и обзор промышленной материнской ATX платы IMBA-H310 от IEI

В начале 2021 года компания IEI Integration Corp. анонсировала «облегченную» версию выпущенной ранее промышленной материнской платы формата ATX – IMBA-H310. Из названия следует, что плата оснащена самым востребованным в промышленных решениях чипсетом – Intel H310, который, несмотря на свой урезанный функционал, наиболее приспособлен для использования в критических к сбоям приложениях.

Технические характеристики

Основные

Материнская плата IMBA-H310 так же, как и топовая модель - IMBA-Q370, поддерживает всю доступную линейку процессоров Intel 8-го и 9-го поколений (сокет LGA 1151 v2), включая Intel Core i9.

Из примечательного можно отметить:

• Возможность работы с 3-мя дисплеями через видеоинтерфейсы DVI-D, VGA и DP (внутренний);
• Поддержка 64Гб оперативной памяти (2 x DDR4 DIMM);
• Поддержка USB 3.2 Gen1 (5 Гбит/с) и SATA 5 Гбит/с;
• Диапазон рабочих температур от -20°C ~ 60°C.

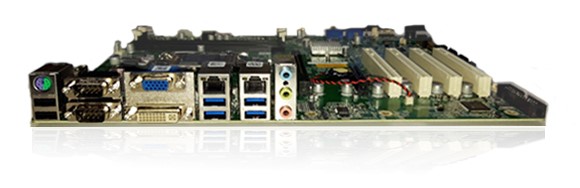

Фото IEI IMBA-H310 (вид сбоку)

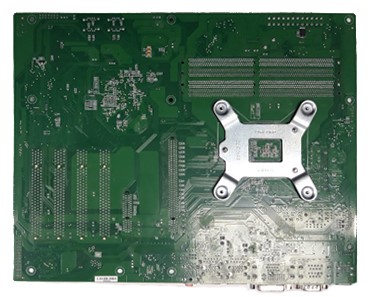

Фото IEI IMBA-H310 (вид снизу)

Спецификация

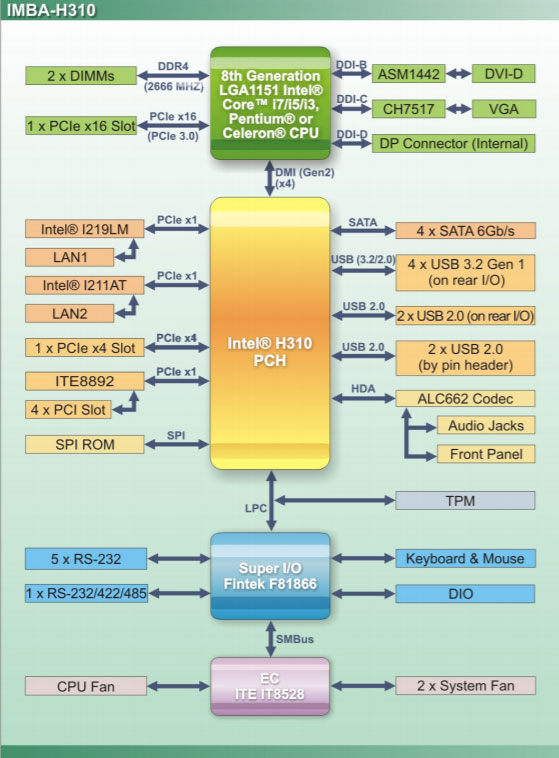

Блок-схема чипсета материнской платы

Блок-схема IEI IMBA-H310

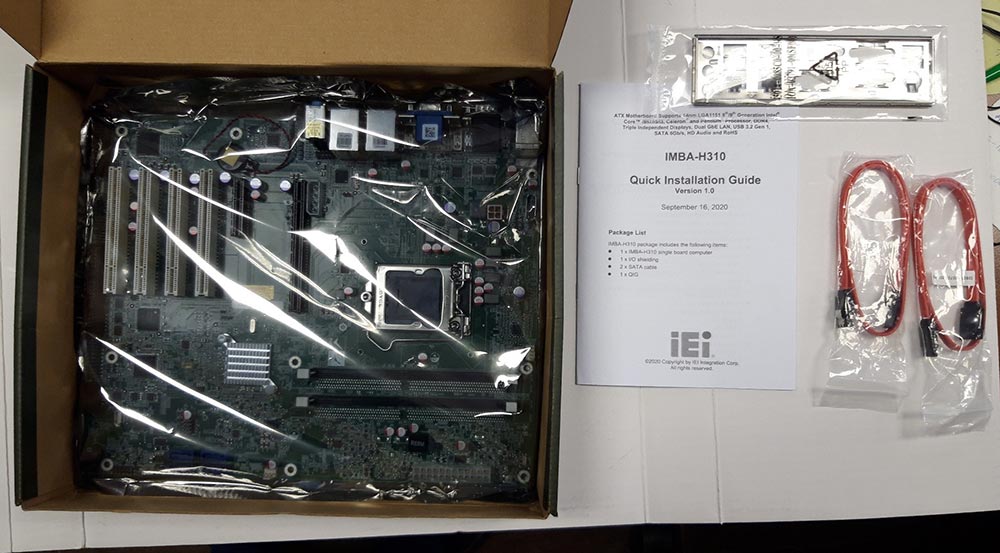

Комплектация

Комплектация IEI IMBA-H310

В стандартную комплектацию входит: материнская плата, планка, кабель SATA и инструкция (англ.).

Опционально можно заказать кабели (19800-000075-RS, 32102-000100-200-RS, 32205-000702-100-RS) и кулеры (CF-115XA, CF-115XD).

ТЕСТ – Климатические испытания

Тестовая конфигурация платы IMBA-H310

Цель тестирования

Поскольку решение является промышленным, была необходимость проверки работоспособности платы в условиях воздействия экстремальных климатических факторов. В данном тесте это температура. Необходимо было проверить плату на предмет соответствия заявленным характеристикам:

• Рабочая температура (-20°C ~ 60°C);
• Температура хранения (-30°C ~ 70°C).

Конфигурация системы

• БИОС: SAN2AR03;
• ЦПУ: i5-8500 3.00 ГГц;
• Память: DDR4 Apacer 4Гб, DDR4 Transcend 16Гб;
• Накопитель: Innodisk SSD 64Гб;
• ОС: Win10 64 бит;
• Блок питания: ACE-A160A.

Описание процедуры

С целью определения воздействия повышенной и пониженной температуры, материнскую плату поместили в испытательную термокамеру, после чего температура в камере устанавливалась согласно заявленным тестовым режимам. Одним из важных факторов являлось длительное температурное воздействие на плату как в рабочем, так и в нерабочем состоянии.

Софт для тестирования

• Passmark Burn-in test.

Полученные результаты

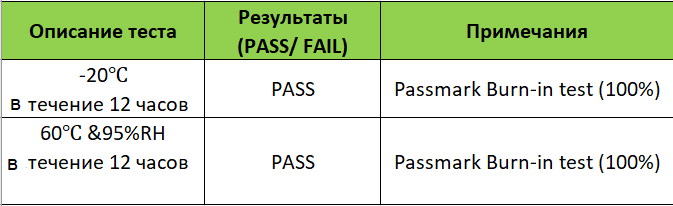

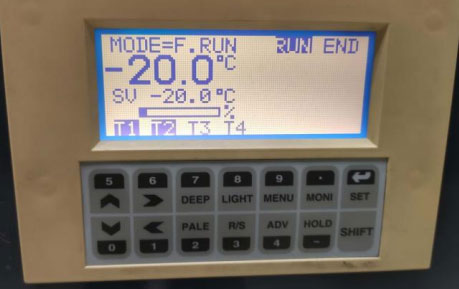

Рабочая температура

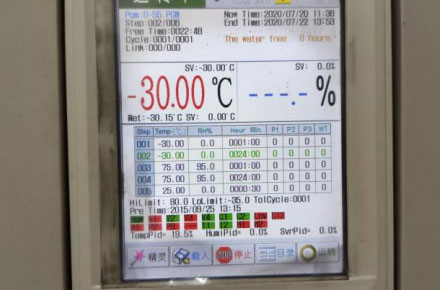

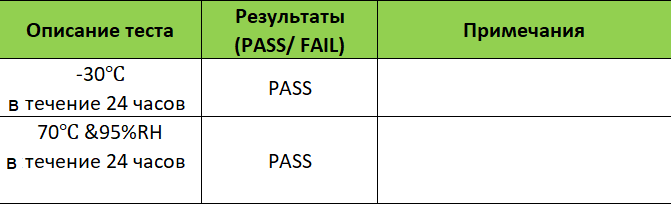

Температура хранения

Вывод

Анализируя полученные результаты можно сделать вывод, что материнская плата  IMBA-H310 способна выдерживать заявленные температурные диапазоны и рекомендована для использования в условиях промышленной эксплуатации.

Документация

Скачать документацию

Почему стоит выбрать «Ниеншанц-Автоматику» и IEI

Традиционно у компании «Ниеншанц-Автоматика» самые большие склады в России и Европе по оборудованию IEI и других партнёров - лидеров среди оборудования для промышленной автоматизации. В наличии на складе в России имеются промышленные материнские платы серии IMBA, что позволяет минимизировать сроки ожидания и ускорить процесс интеграции на объект.

IEI - надёжный производитель промышленных компьютеров и комплектующих, клиенты которого доверяют ему стратегические важные задачи на протяжении ни одного десятка лет.

«Ниеншанц-Автоматика» является официальным дистрибьютором IEI в России и странах СНГ и представляет весь спектр промышленных решений этого производителя, а также оказывает информационную, сервисную и техническую поддержку.
