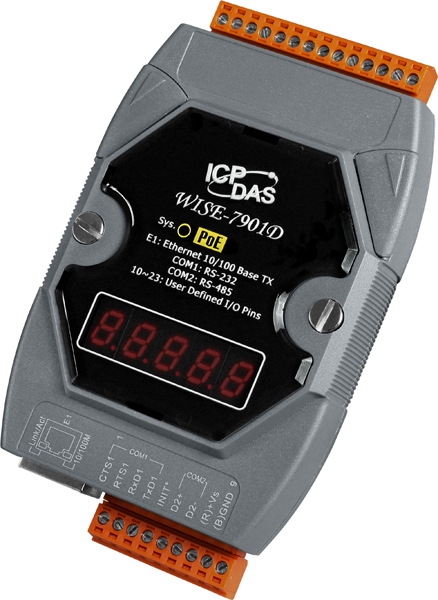

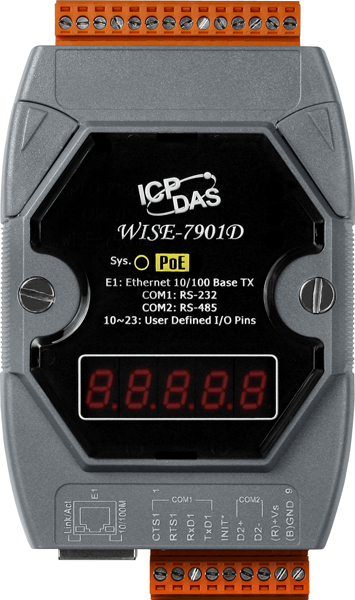

Модуль WISE-7901D

Параметры связи

• Тип интерфейса

  PoE 

• Порты Ethernet

  1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Основные характеристики контроллеров

• Flash-память

  512 Кб 

• Память EEPROM

  16 Кб 

• SRAM

  512 Kб 

• NVRAM

  31 байт 

Устанавливаемые модули

• Шина расширения

  Да 

Интерфейс Modbus

• Протокол

  Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Параметры последовательной связи

• COM 1

  Нет (Не поддерживается прошивкой)

• COM 2

  Нет (Не поддерживается прошивкой) 

Действия THEN/ELSE

• Дискретный ввод (счетчик)

  Reset 

• Дискретный вывод (счетчик)

  Reset 

• Канал аналогового вывода

  Изменить значение 

• Канал дискретного вывода

  ON, OFF, Pulse 

• Расписание

  Старт, Стоп 

• Внутренний регистр

  Поменять значение 

• Таймер

  Старт, Стоп 

• Состояние

  Включить, Выключить 

• Peer-to-Peer

  DO(On/Off), AO, IR 

• Email

  Отправить 

• CGI-команды

  Отправить 

• Скрипты

  Выполнить 

Условия IF

• Канал дискретного ввода

  Вкл, Выкл, Передний фронт, Задний фронт, Переключить 

• Канал аналогового ввода

  =, <, >, >=, <= 

• Дискретный ввод (счетчик)

  =, >, <, >=, <=, Изменить 

• Дискретный вывод (счетчик)

  =, >, <, >=, <=, Изменить 

• Внутренний регистр

  =, <, >, >=, <= 

• Peer-to-Peer

  DI, AI, DI счетчик, DO счетчик, IR 

• Таймер

  Таймаут, Не Таймаут 

• Расписание

  В пределах, Вне пределов 

• Состояние

  Включить, Выключить 

Функции

• Логические правила IF-THEN-ELSE

  3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

• Внутренние регистры

  Хранение временных переменных и обмен данными по Modbus/TCP 

• Правило конфигурации web-сайта

  Конфигурирование логики WISE через web-интерфейс 

• Расписание

  Установка регуляных заданий 

• Скрипты

  Задание групп действий THEN/ELSE 

• Таймеры

  Задержка / Отсчет 

• Удаленные модули Peer-to-Peer

  Установка параметров соединения 

Память

• Уникальный аппаратный номер (64 бит)

  Есть 

Светодиодные индикаторы

• Светодиодные индикаторы

  Системный, PoE

• 7-сегментный светодиодный дисплей

  5-разрядная цифровая индикация 

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. или 48 В пост. по PoE 

• Потребление тока

  1.5 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +80 

• Рабочая влажность, %

  5 ~ 90, без образования конденсата 

Системные характеристики

• Операционная система

  MiniOS7 

• Процессор

  16-битный CPU 

• Часы реального времени

  RTC Provide seconds, minutes, hours, date of week/month; month and year, valid from 1980 to 2079 

• Сторожевой таймер

  Есть (0.8 секунд) 

Размеры и вес

• Габаритные размеры, мм

  72 x 123 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
