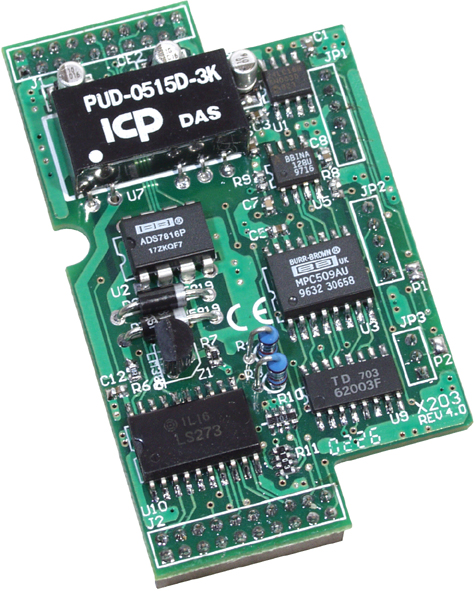

Плата X203

Модуль

• Совместимость с контроллерами I-7188, uPAC-7186

  XB/XG/EX/EG 

Аналоговый ввод

• Количество каналов АЦП

  2 

• Тип каналов аналогового ввода

  Дифференциальные 

• Разрешение АЦП, бит

  12 

• Частота дискретизации

  1 кГц макс.

• Диапазон входных сигналов по току

  0 ~ 20 мА 

• Входное сопротивление

  125 Ом 

• Частота выборки

  1800 Гц 

• Изоляция каналов

  Нет 

Дискретный ввод

• Количество каналов дискретного ввода

  2 

• Тип каналов дискретного ввода

  Sink 

• Напряжение лог. 1

  +3.5 ~ 30 В 

• Напряжение лог. 0

  1 В макс. 

• Изоляция каналов

  Нет 

Дискретный вывод

• Количество каналов дискретного вывода

  6 

• Тип каналов дискретного вывода

  Открытый коллектор 

• Напряжение нагрузки

  30 В макс. 

• Ток нагрузки

  100 мА макс. 

• Изоляция каналов

  Нет 

Требования к электропитанию

• Рабочее напряжение

  5 В пост. 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +70 

• Температура хранения, °C

  -40 ~ +80 

• Рабочая влажность, %

  5 ~ 90 

Размеры и вес

• Габаритные размеры, мм

  64 x 38

Монтаж

• Монтаж

  В контроллер 

Комплект поставки

• Комплект поставки

  Устройство
