Промышленные компьютеры FRONT в системах видеоаналитики для подземного ремонта скважин

Компания «ВизорЛабс» совместно с «Ниеншанц-Автоматикой» реализовала проект по внедрению программно-аппаратного комплекса видеоаналитики на подъемных агрегатах БАРС 40, БАРС 50 и УБРСП 50, применяемых при подземном ремонте скважин (ПРС).

Система предназначена для автоматизации контроля технологических операций – автоматического измерения длины спускаемых и поднимаемых труб во время ремонтных работ, повышения безопасности персонала и снижения вероятности ошибок при выполнении операций. Для ПАК требовалось подобрать промышленный компьютер минимального форм-фактора, способный выполнять GPU-вычисления непосредственно на борту подъемного агрегата.

Описание системы и ее назначение

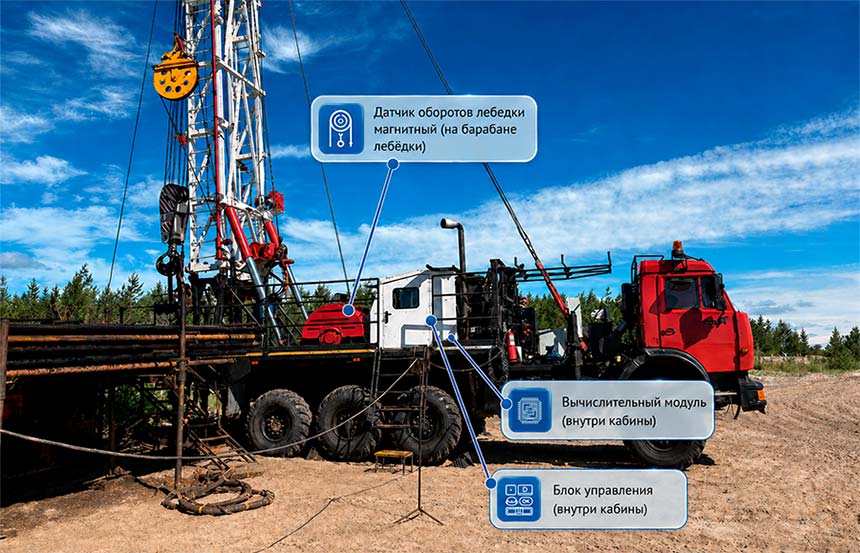

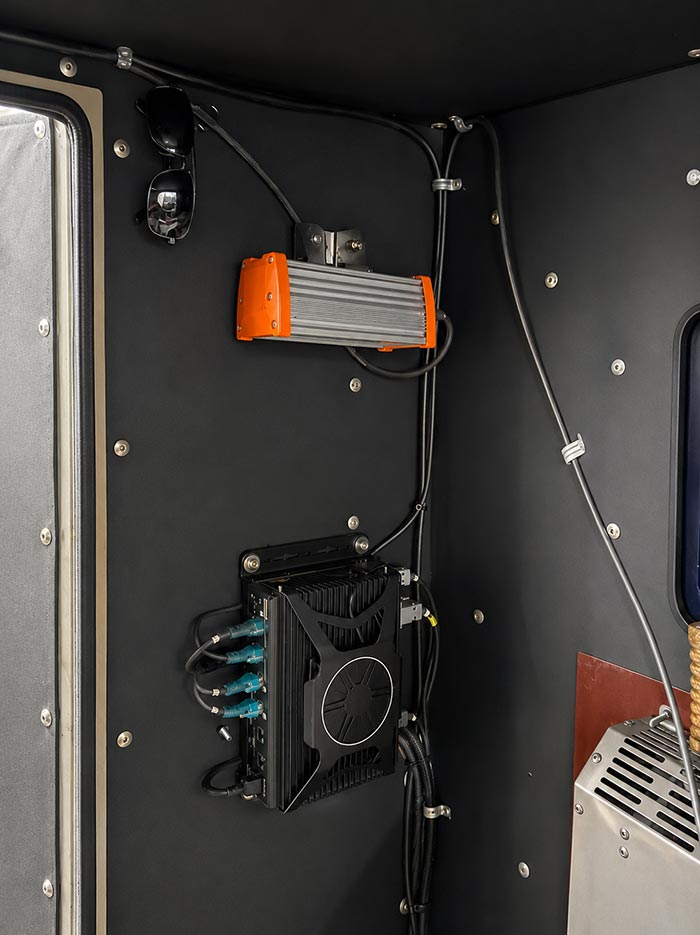

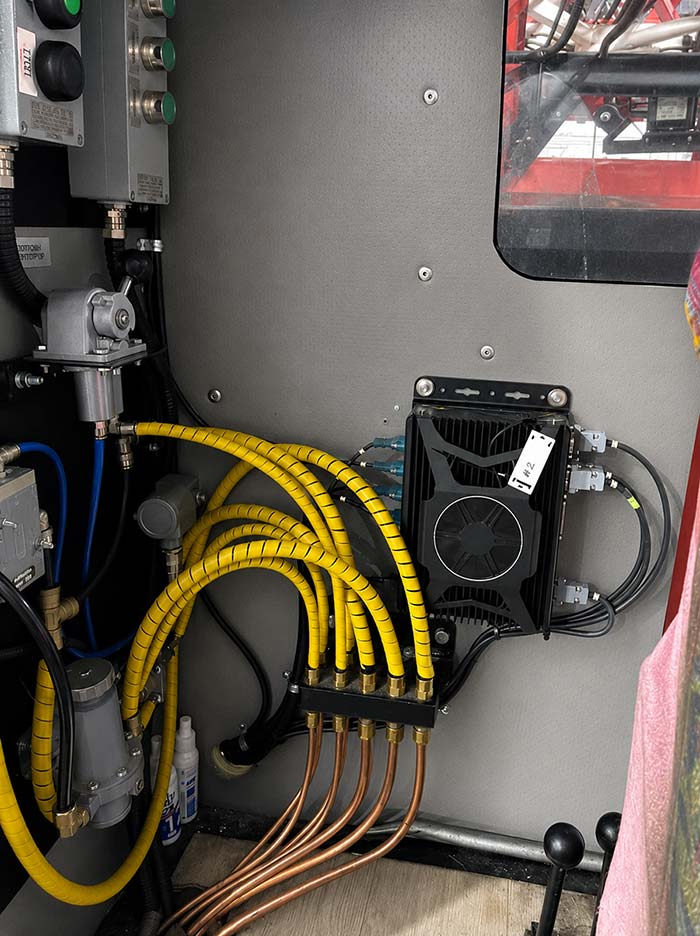

Программно-аппаратный комплекс устанавливается прямо в кабине машиниста подъемного агрегата и обеспечивает сбор, обработку и передачу данных от подключенных периферийных устройств и штатных систем установки.

В качестве вычислительной платформы используются промышленные компьютеры серии FRONT Compact, обеспечивающие высокую вычислительную производительность при минимальных габаритах. Решение построено на базе GPU-ускорителя NVIDIA Jetson AGX Orin и обладает необходимым набором промышленных интерфейсов для подключения периферийного оборудования и датчиков.

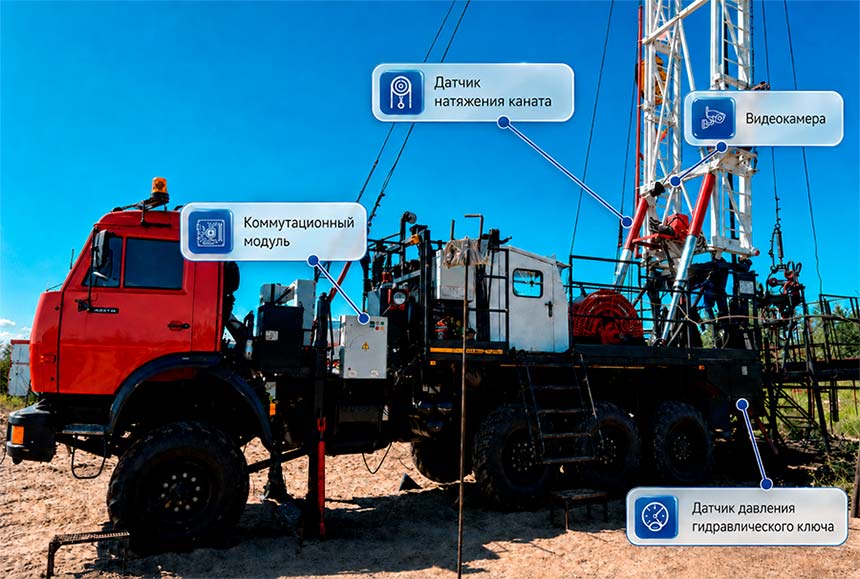

Компьютер интегрирован со штатной системой сбора данных подъемного агрегата и аккумулирует информацию от всех периферийных устройств:

• видеокамеры;
• высокочастотных датчиков, установленных на барабане лебедки;
• датчиков натяжения талевого каната;
• датчиков гидролинии;
• системы автовымотки кабеля.

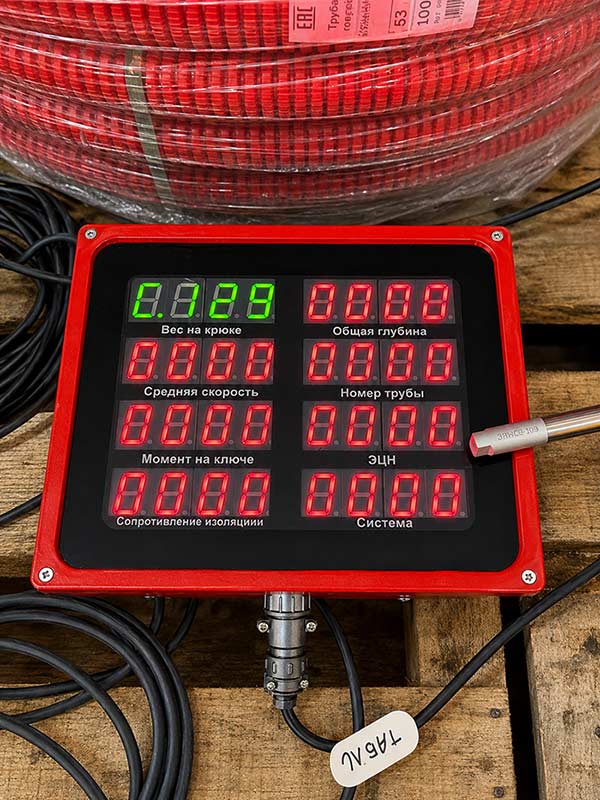

Для отображения данных используется специально разработанное взрывобезопасное табло, которое позволяет выводить 8 числовых параметров по 4 разряда с помощью сегментных индикаторов. Данные передаются на табло по протоколу Modbus/RTU через интерфейс RS-485, такой подход является де-факто стандартом для большинства оборудования в нефтегазовой отрасли.

Функции вычислительного комплекса

Вычислительный модуль выполняет обработку данных, поступающих от коммутационного модуля, с использованием встроенной нейросетевой системы:

• смазка резьбы НКТ;
• использование шаблона;
• стыковка и расстыковка труб;
• спуск и подъем трубы из скважины;
• контроль состояния спайдера (открыт/ закрыт);
• контроль состояния гидроключа (открыт/ закрыт);
• контроль состояния элеватора (открыт/ закрыт);
• отслеживание использования средств индивидуальной защиты персоналом.

Также система обеспечивает передачу статистических данных с использованием канала радиосвязи к коммутационному модулю и внешним сетевым устройствам.

Интерфейсы и подключение оборудования

Для подключения периферийного оборудования вычислительный модуль оснащен следующими интерфейсами:

• 4 COM-порта (DB9) для подключения трех датчиков и числового табло;
• 3 порта RJ45 для подключения точки доступа, видеокамеры и блока управления;
• вход питания DC 24 В.

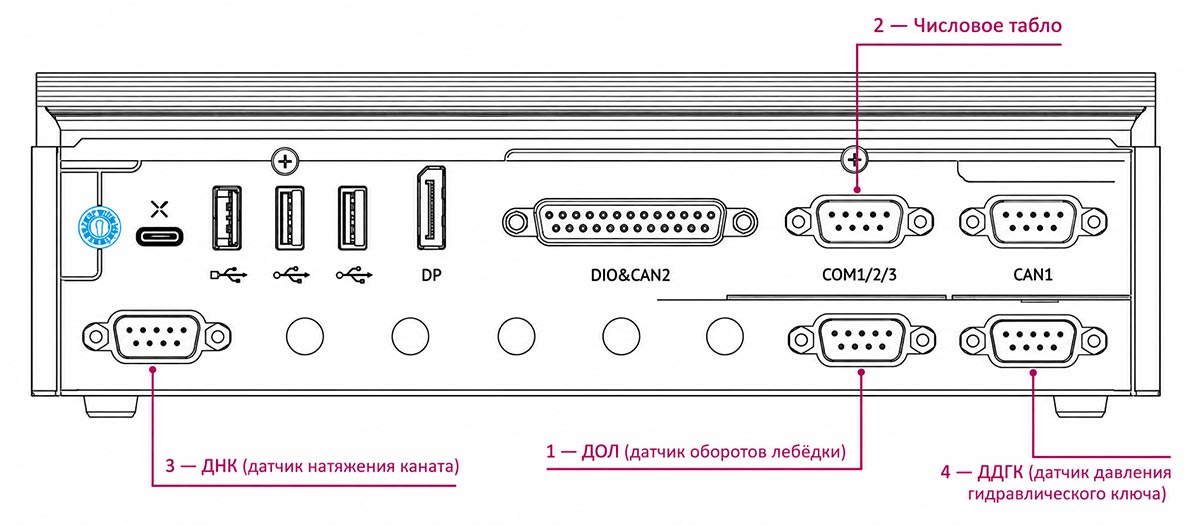

Схема расположения портов RS-485 и их назначение для подключения датчиков и табло приведены на рисунке:

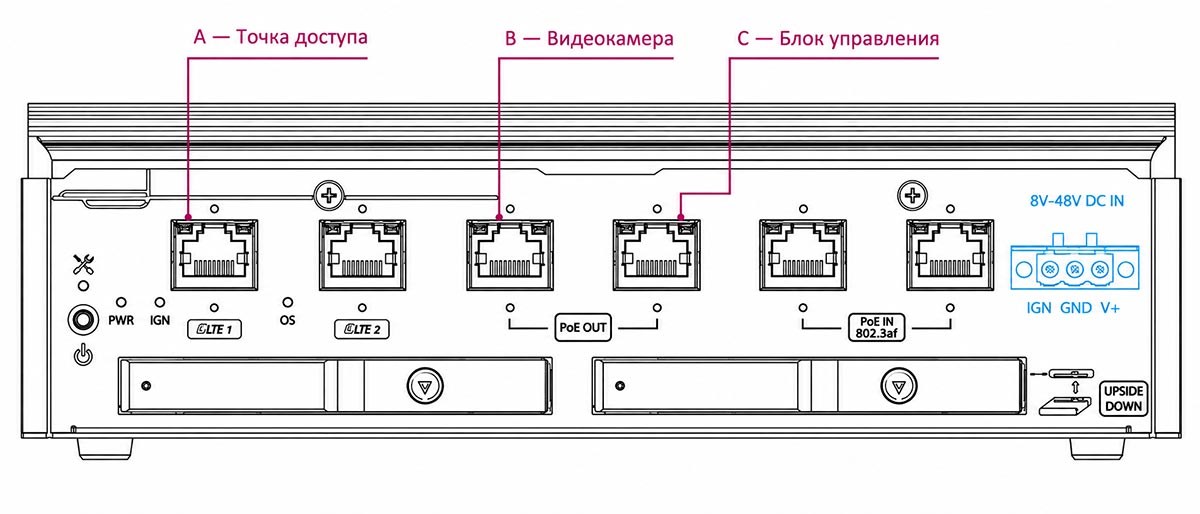

Схема расположения портов Ethernet и их назначение для подключения точки доступа, видеокамеры и блока управления приведены на рисунке:

Внедрение программно-аппаратного комплекса позволило создать интеллектуальную систему контроля технологических операций при подземном ремонте скважин. Решение поддерживает локальную обработку данных и работу алгоритмов видеоаналитики в реальном времени.

Если вам необходимо подобрать оборудование для проектов промышленной автоматизации, видеоаналитики и edge-AI обращайтесь в «Ниеншанц-Автоматику». Наши инженеры в кратчайшие сроки помогут вам найти решение, отвечающие всем вашим требованиям.

VizorLabs (входит в ГК «САТЕЛ») — российский разработчик систем видеоаналитики и искусственного интеллекта для промышленности. Компания специализируется на решениях в области производственной безопасности, автоматизации контроля и цифровизации производственных процессов. Технологии VizorLabs применяются в нефтегазовой отрасли, энергетике, металлургии, строительстве, логистике и других секторах промышленности.

Программно-аппаратный комплекс для замера длины труб сертифицирован как СИ (Средство Измерения) приказом Федерального агентства по техническому регулированию и метрологии (Росстандартом) от 23 марта 2026 г. №559.
