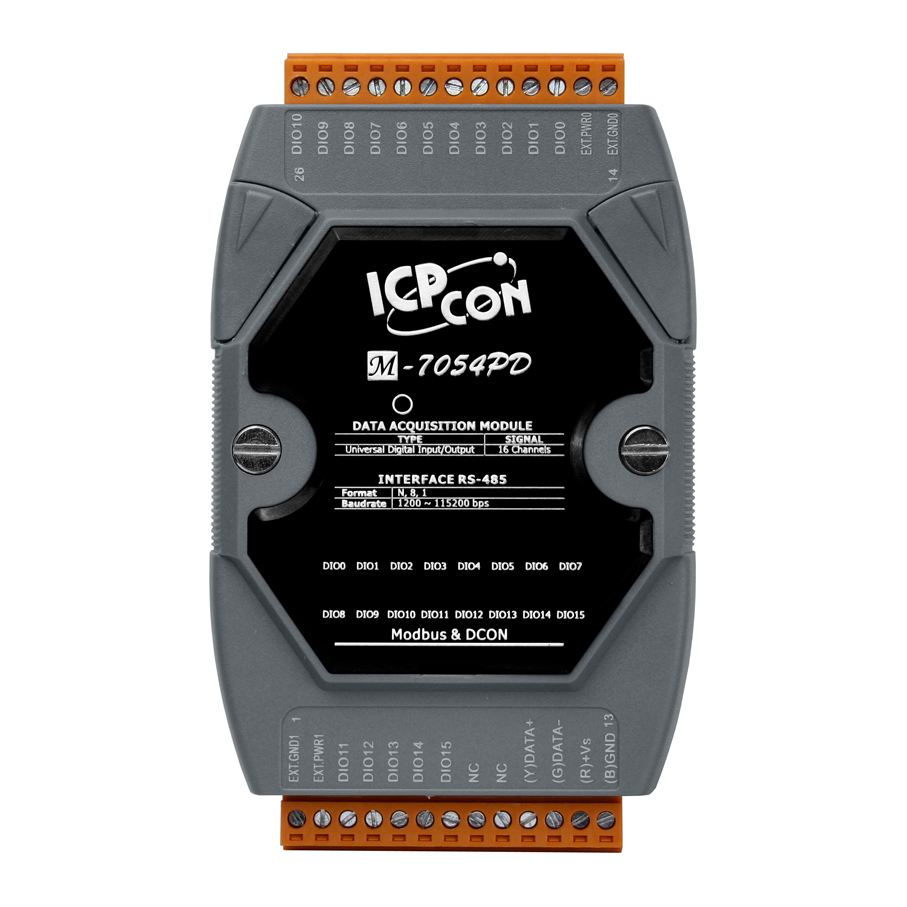

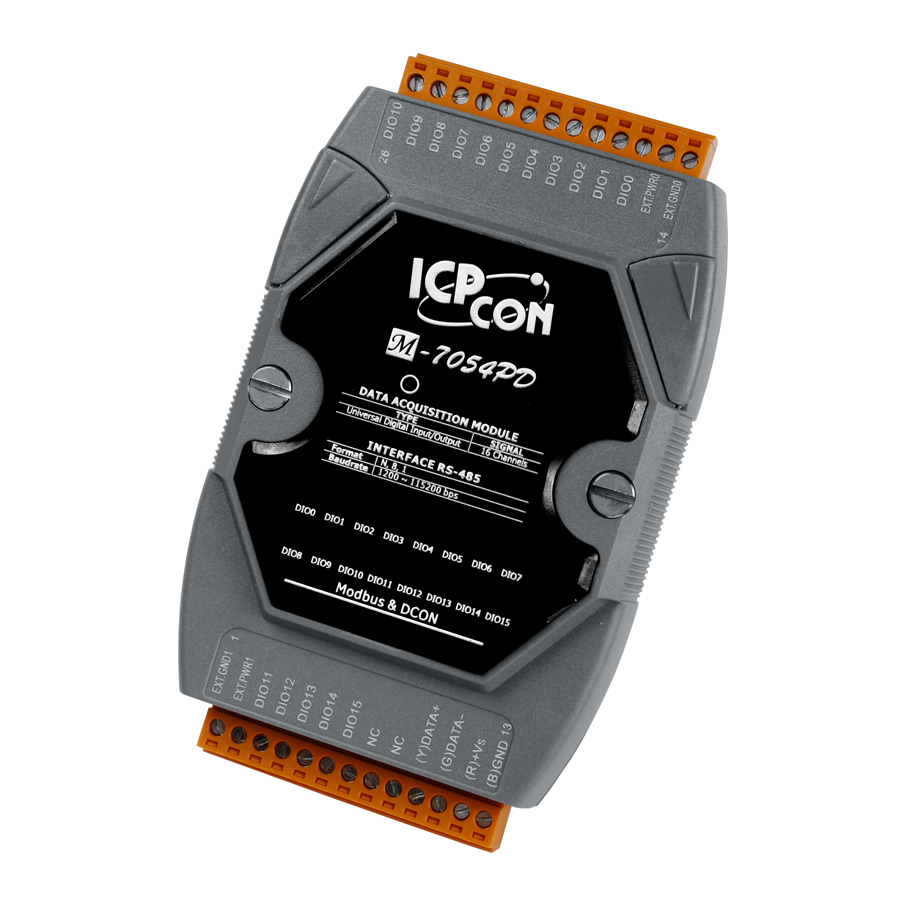

Модуль M-7054PD-G CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

• Резистор в цепи смещения

  Нет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785) 

Дискретный ввод/вывод

• Количество каналов дискретного ввода/вывода

  16 изолированных универсальных каналов (настройка с помощью соединения проводов) 

Дискретный ввод

• Тип каналов дискретного ввода

  Сухой контакт 

• Защита от перенапряжения

  ±60 В пост. 

• Напряжение в открытом состоянии

  Замкнут на GND 

• Напряжение в закрытом состоянии

  Открытый 

Счетчик

• Максимальное разрешение счетчика

  16 бит 

• Максимальная частота входного сигнала

  100 Гц 

• Минимальная ширина импульса

  5 мс 

Дискретный вывод

• Тип каналов дискретного вывода

  Приемник 

• Максимальная нагрузка на канал

  500 мА 

• Напряжение нагрузки

  +5 ~ +50 В пост. 

• Установка значения при подаче питания

  Есть, настраивается программно 

• Установка безопасного значения

  Есть, настраивается программно 

• Защита от короткого замыкания

  Есть 

• Защита от перегрузки

  Есть 

• Защита от перенапряжения

  60 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  16 индикаторов

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.3 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Защита EFT (IEC 61000-4-4)

  ±4 кВ для линии питания 

• Защита от перенапряжения

  ±3 кВ для линии питания 

• Изоляция каналов внутренней логики

  3750 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  123 x 72 x 35

Монтаж

• Монтаж

  На DIN-рейку 
  Настольный/настенный 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
