Модуль M-7054-G CR

В наличии
  • Санкт-Петербург 2
Обновлено сегодня в 06:00 по МСК
6109272 ICP DAS 
161.46 USD
72 358.30 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
В наличии
  • Санкт-Петербург 2
Обновлено сегодня в 06:00 по МСК
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК

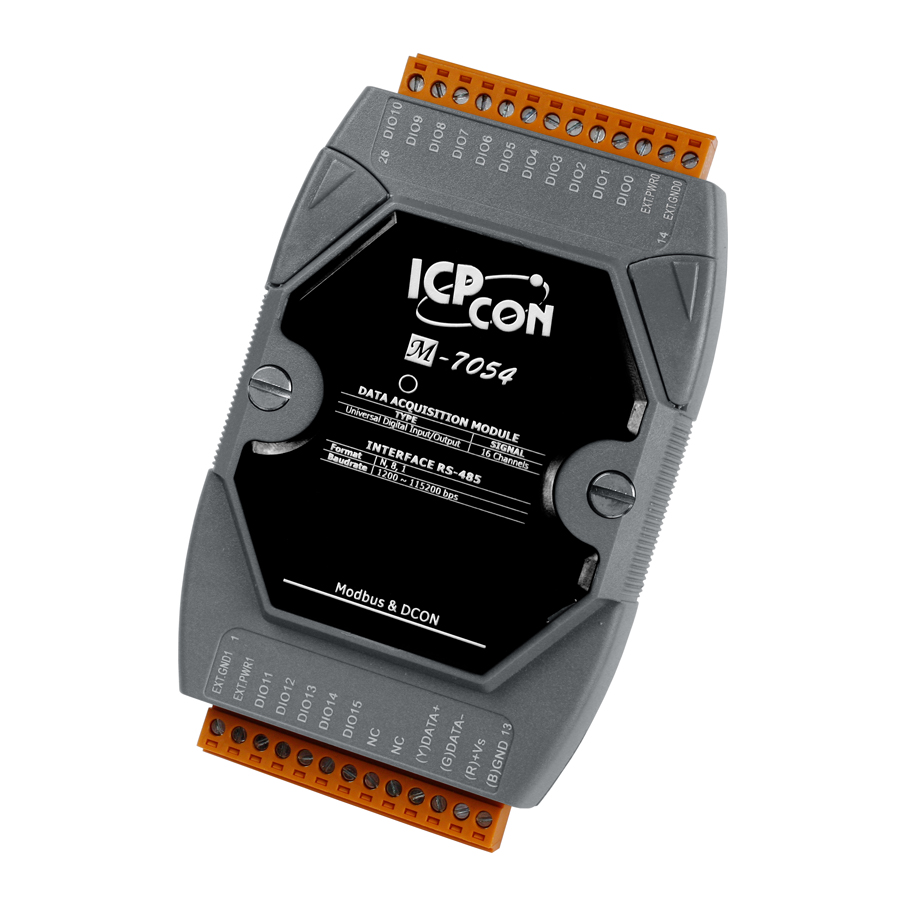

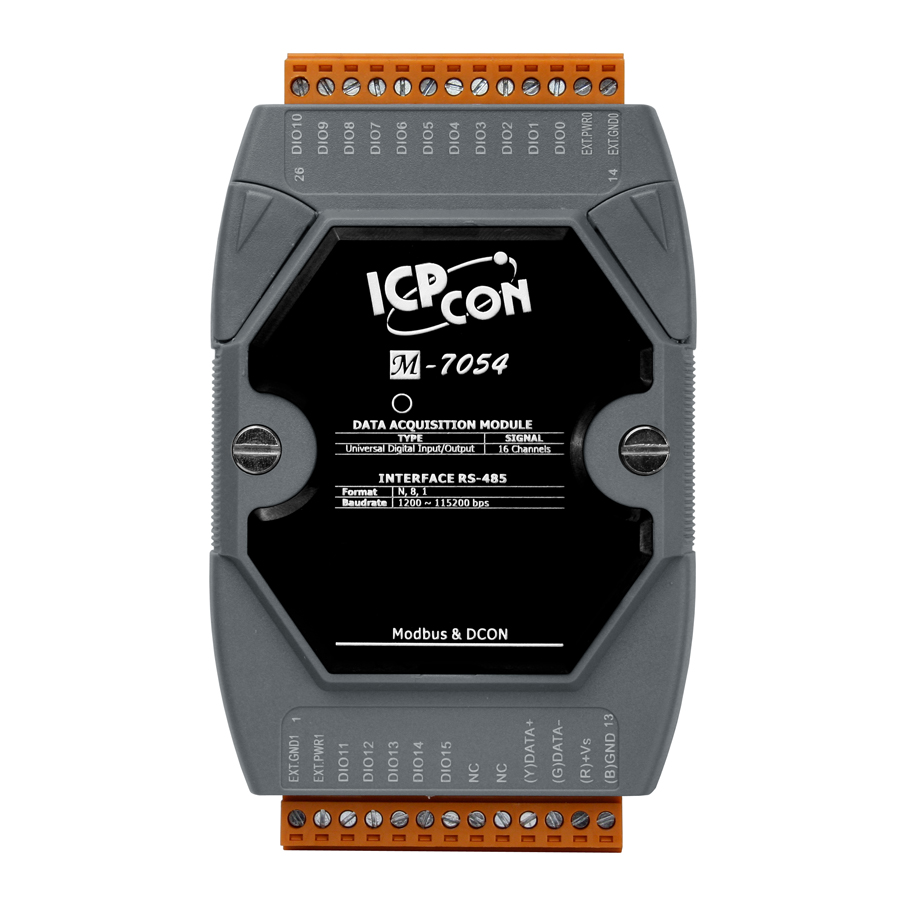

Модуль M-7054-G CR

Модуль с 16 каналами изолированного универсального дискретного ввода/вывода, протокол Modbus RTU

Модуль с 16 каналами изолированного универсального дискретного ввода/вывода, протокол Modbus RTU
  • Тип каналов Универсальный дискретный ввод/вывод 
  • Тип каналов дискретного вывода Приемник 
  • Рабочая температура, °C -25 ~ +75 
  • Габаритные размеры, мм 123 x 72 x 35

Параметры последовательной связи

  • Интерфейс

    RS-485 
  • Протоколы последовательной связи

    Modbus RTU 
    DCON 
  • Скорость передачи данных, бит/с

    1200 ~ 115200 
  • Формат данных

    (N, 8, 1) 
  • Резистор в цепи смещения

    Нет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785) 

Дискретный ввод/вывод

  • Количество каналов дискретного ввода/вывода

    16 изолированных универсальных каналов (настройка с помощью соединения проводов) 

Дискретный ввод

  • Тип каналов дискретного ввода

    Сухой контакт 
  • Защита от перенапряжения

    ±35 В пост. 
  • Напряжение в открытом состоянии

    Замкнут на GND 
  • Напряжение в закрытом состоянии

    Открытый 

Счетчик

  • Максимальное разрешение счетчика

    16 бит 
  • Максимальная частота входного сигнала

    100 Гц 
  • Минимальная ширина импульса

    5 мс 

Дискретный вывод

  • Тип каналов дискретного вывода

    Приемник 
  • Максимальная нагрузка на канал

    100 мА 
  • Напряжение нагрузки

    +5 ~ +30 В пост. 
  • Установка значения при подаче питания

    Есть, настраивается программно 
  • Установка безопасного значения

    Есть, настраивается программно 
  • Защита от короткого замыкания

    Нет 
  • Защита от перегрузки

    Нет 
  • Защита от перенапряжения

    Нет 

Светодиодные индикаторы

  • Системные индикаторы

    1 индикатор Питание/Передача данных 
  • Индикаторы ввода/вывода

    Нет

Требования к электропитанию

  • Рабочее напряжение

    10 ~ 30 В пост.тока 
  • Потребление тока

    1.2 Вт
  • Защита от неверной полярности

    Есть 

Условия эксплуатации

  • Рабочая температура, °C

    -25 ~ +75 
  • Температура хранения, °C

    -40 ~ +85 
  • Рабочая влажность, %

    10 ~ 95, без образования конденсата 

Защита

  • Защита ESD (IEC 61000-4-2)

    ±4 кВ для каждого канала 
    ±8 кВ для случайной точки 
  • Защита EFT (IEC 61000-4-4)

    ±4 кВ для линии питания 
  • Защита от перенапряжения

    Нет 
  • Изоляция каналов внутренней логики

    3750 В пост.тока 

Системные характеристики

  • Сторожевой таймер

    Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Размеры и вес

  • Габаритные размеры, мм

    123 x 72 x 35

Монтаж

  • Монтаж

    На DIN-рейку 
    Настольный/настенный 

Комплект поставки

  • Комплект поставки

    документация и ПО на CD 
    Устройство 
    краткое руководство пользователя 

Программное обеспечение

DCON Utility Pro V4.0:  (70.2 Мб)

Скачать

Руководство пользователя DCON Utility Pro (англ): (1.6 Мб)

Скачать

Симулятор Modbus Master - ModbusMasterTool: (3.6 Мб)

Скачать

Документация

Datasheet (англ.):  (0,3 Мб)

Скачать

Руководство по аппаратной и программной части (англ.):  (6 Мб)

Скачать

Таблица адресов Modbus: (0.6 Мб)

Скачать

Запросить документацию и ПО
