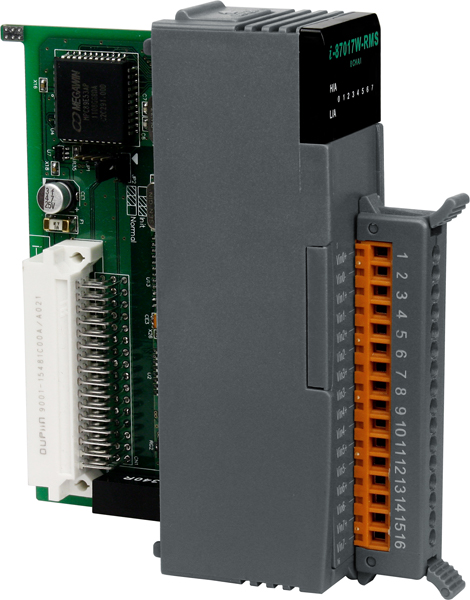

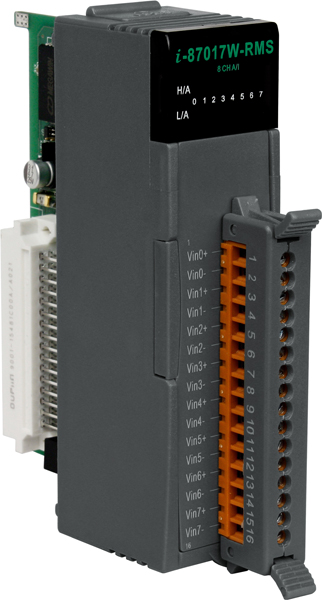

Модуль I-87017W-RMS-G CR

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

Шина

• Тип шины модуля

  Последовательная 

Входной интерфейс

• Тип разъема

  клеммы под винт 

Аналоговый ввод

• Количество каналов АЦП

  8 

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  Ускоренный режим: ±0.5% от полного диапазона 
  Обычный режим: ±0.1% от полного диапазона 

• Частота дискретизации

  10 Гц (общая)

• Температурный дрейф нуля

  ±20 мкВ/°C

• Температурный дрейф шкалы

  ±25 ppm/°C

• Пропускная способность -3 дБ

  15.7 Гц 

• Входное сопротивление

  >2 Мом 

• Индивидуальная настройка каналов

  Есть 

• Подавление синфазных помех (Общий режим)

  86 дБ 

• Подавление синфазных помех (Номинальный режим)

  100 дБ 

• Защита от перенапряжения

  ±35 В пост. 

Основные характеристики модулей ввода/вывода

• Профиль модуля

  Высокий профиль 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  16 индикаторов высокого/низкого состояния сигнала

Требования к электропитанию

• Потребление тока

  1 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  30 x 102 x 115
