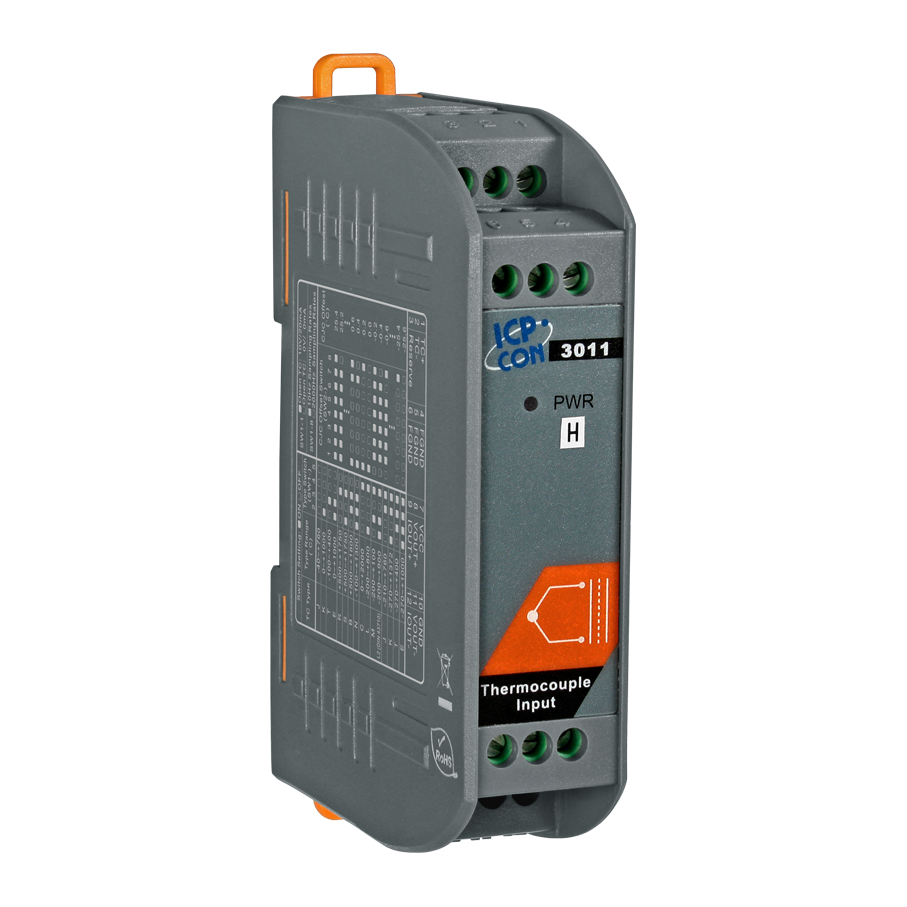

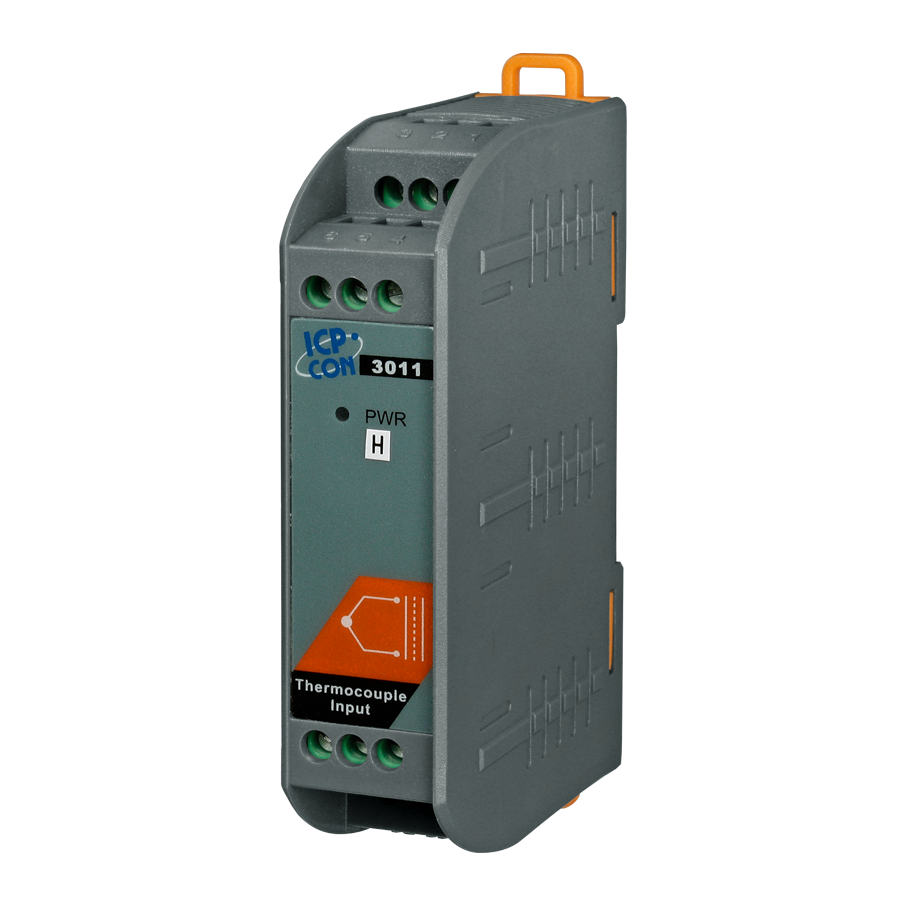

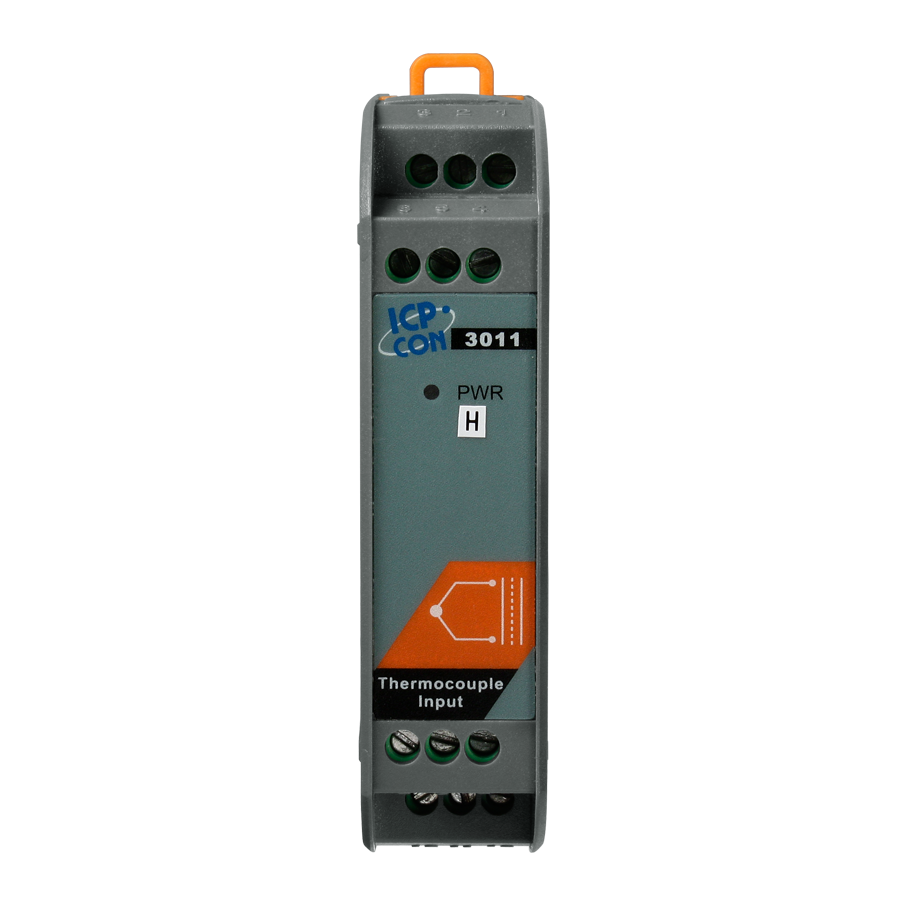

Модуль SG-3011H CR

Аналоговый ввод

• Разрешение АЦП, бит

  24 

• Точность АЦП

  ±0.1% от полного диапазона 

• Диапазон входных сигналов по типу термопары

  J, K, T, E, R, S, B, N, C, L, M, L2 

• Входное сопротивление

  1.6 МОм 

• Время преобразования

  0.5 мс или 100 мс (выбирается переключателем)

• Обнаружения обрыва термопары

  Есть 

• Режим смещения

  Настраиваемое смещение компенсации холодного спая 

Аналоговый вывод

• Диапазон выходных сигналов по напряжению

  0 ~ 10 В 

• Диапазон выходных сигналов по току

  0 ~ 20 мА 

• Разрешение ЦАП, бит

  12 

• Точность ЦАП

  ±0.1% от полного диапазона 

• Сопротивление нагрузки

  <50 Ом 

• Нагрузочная способность выхода по напряжению

  20 мА 

• Количество каналов

  1 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  1.44 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +75 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  74.5 x 24.5 x 113

• Вес нетто, кг

  0.1

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство
