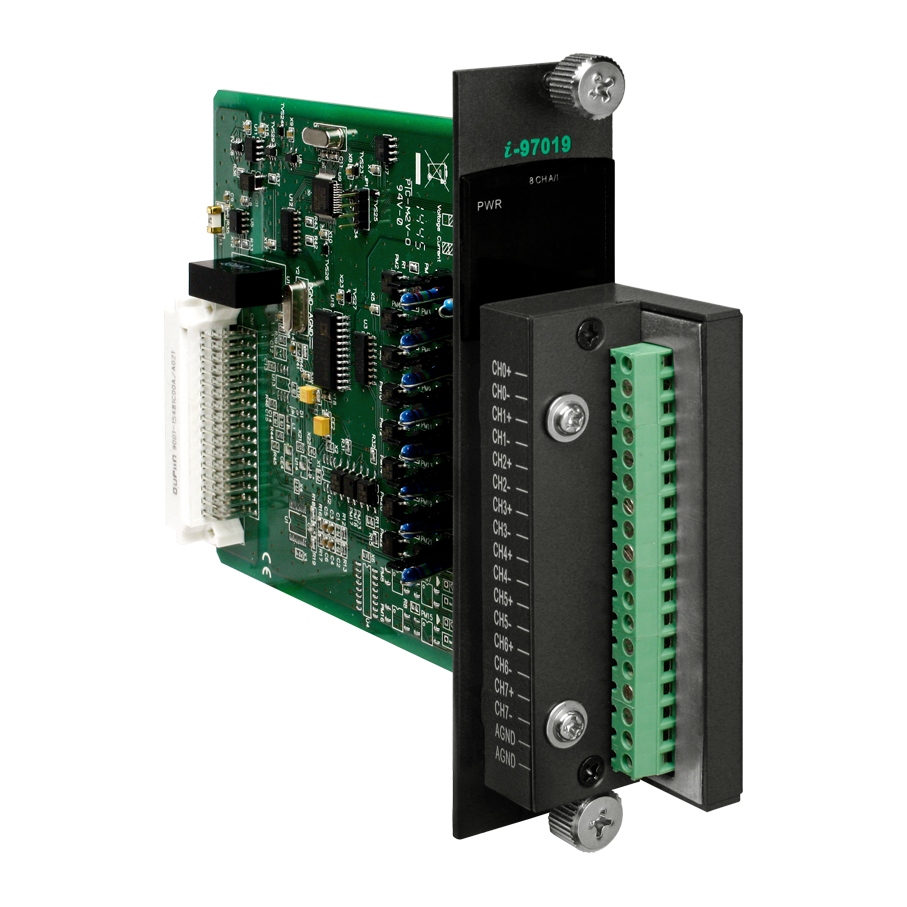

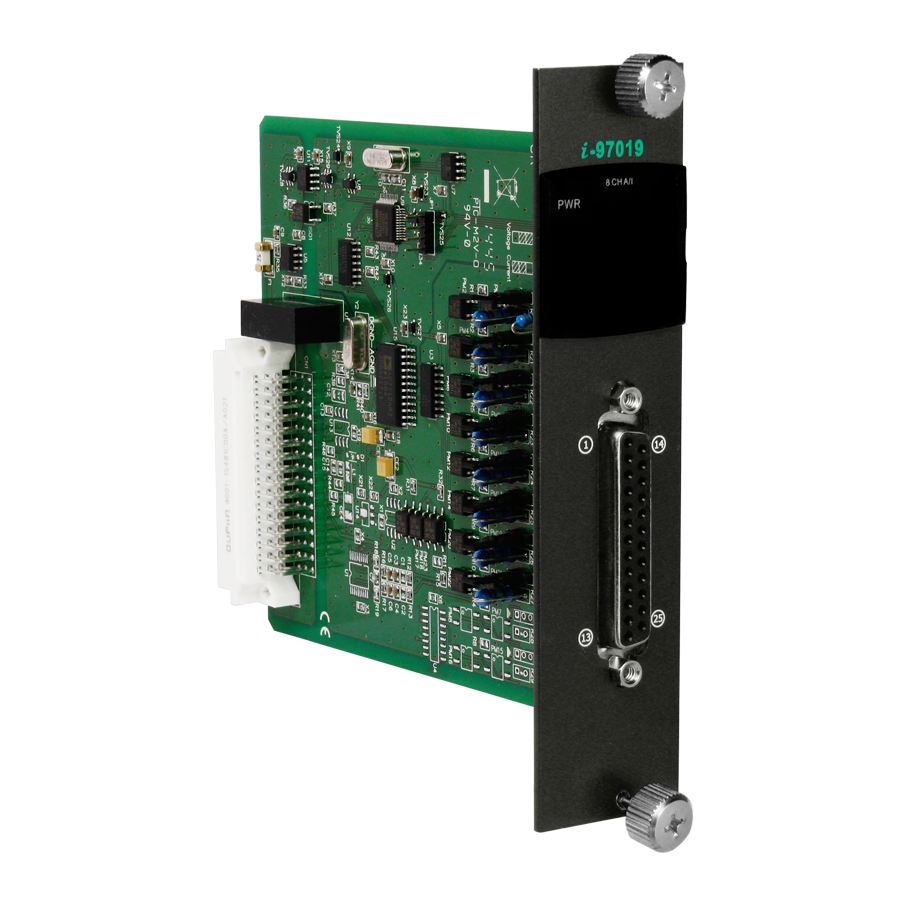

Модуль I-97019/S CR

Шина

• Тип шины модуля

  Последовательная 

Параметры последовательной связи

• Интерфейс

  RS-485 

• Протоколы последовательной связи

  DCON 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

• Формат данных

  (N, 8, 1) 

Аналоговый ввод

• Количество каналов АЦП

  8 

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.1% от полного диапазона 

• Частота дискретизации

  10 Гц (общая)

• Диапазон входных сигналов по типу термопары

  J, K, T, E, R, S, B, N, C, L, M, L2 

• Диапазон входных сигналов по току

  ±20 мА 
  0 ~ 20 мА 
  4 ~ 20 мА 

• Входное сопротивление

  > 400 кОм 

• Обнаружение обрыва кабеля

  Есть 

• Индивидуальная настройка каналов

  Есть 

• Постоянный вывод температуры

  Есть 

• Стабильное значение температурного вывода для полевых устройств

  Есть 

• Защита от перенапряжения

  240 В пост. 

Светодиодные индикаторы

• Системные индикаторы

  1 индикатор Питание/Передача данных 

• Индикаторы ввода/вывода

  Нет

Требования к электропитанию

• Потребление тока

  0.6 Вт макс.

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

• Изоляция каналов внутренней логики

  3000 В пост.тока 

Системные характеристики

• Сторожевой таймер

  Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Размеры и вес

• Габаритные размеры, мм

  144 x 30.3 x 134

Монтаж

• Монтаж

  В контроллер 

Комплект поставки

• Комплект поставки

  Устройство 
  CN-1824M
