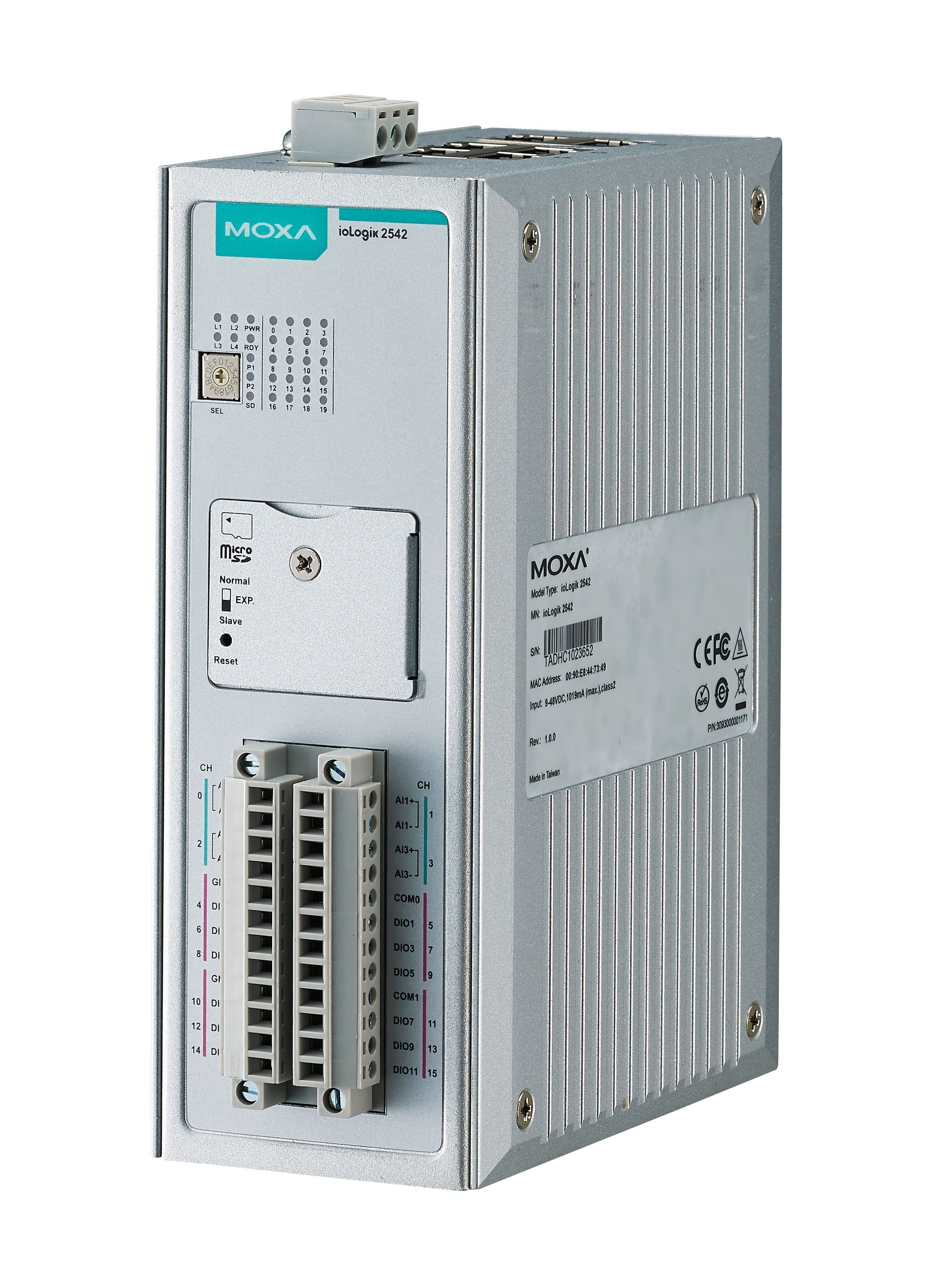

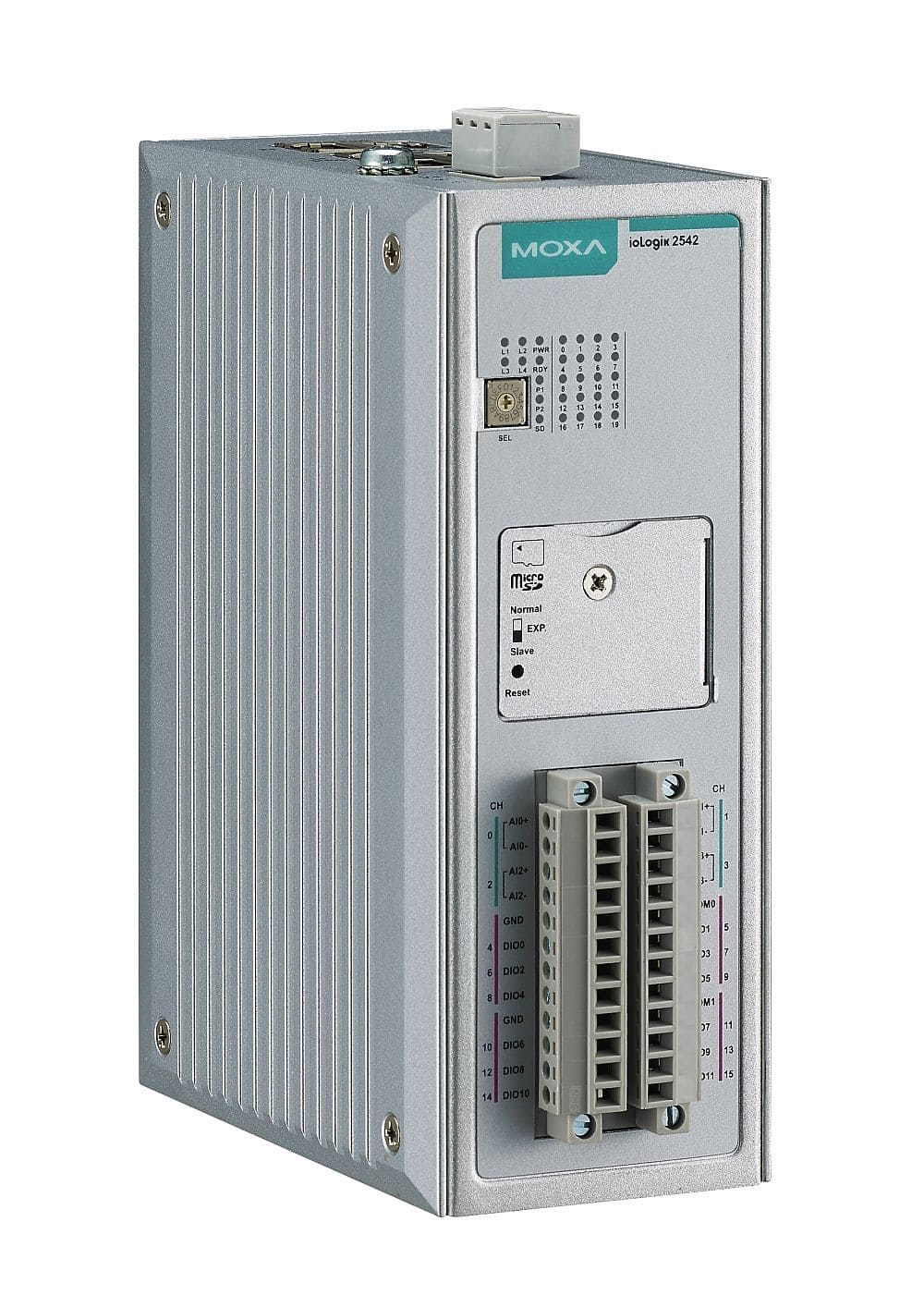

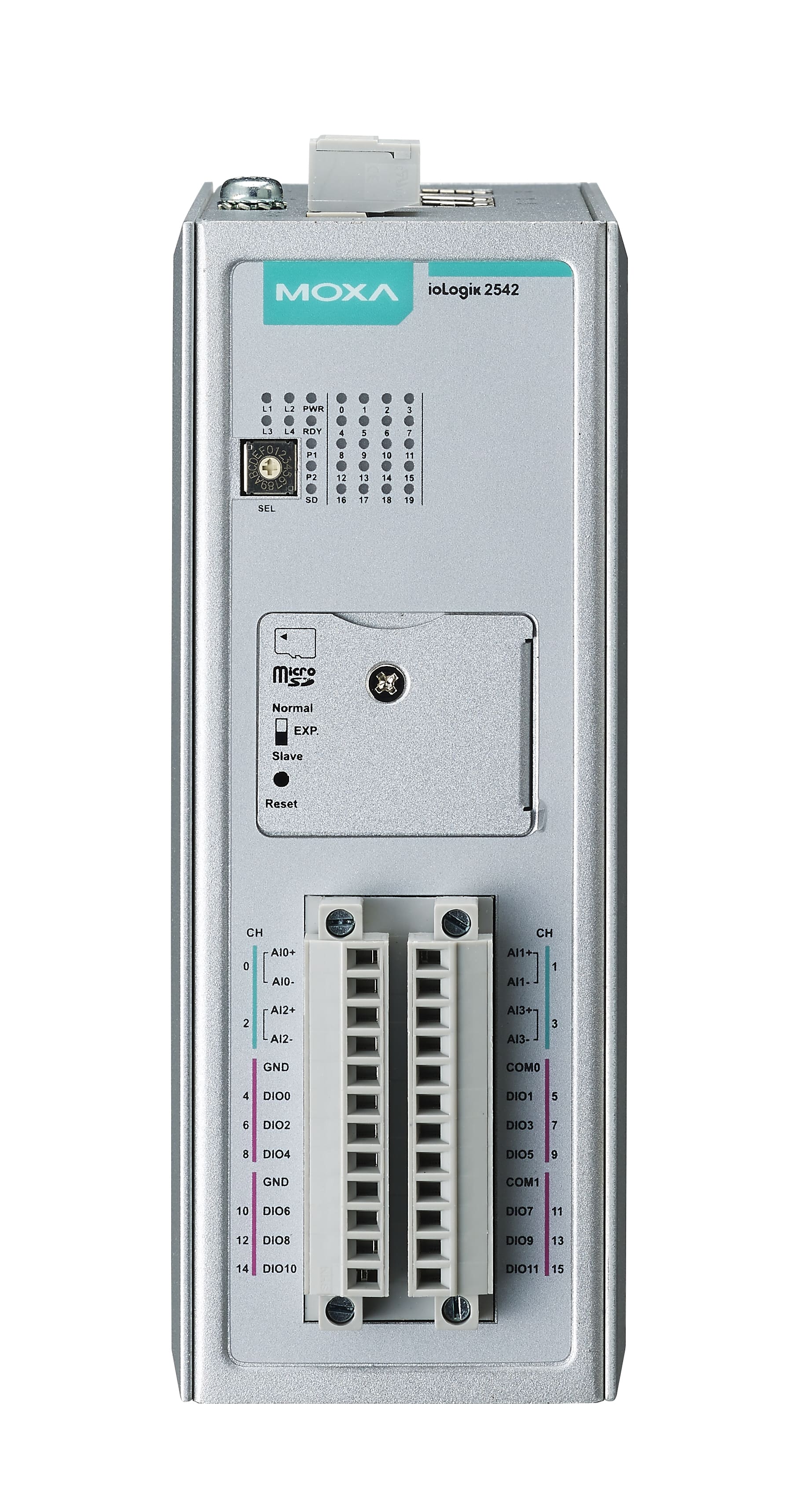

Модуль ioLogik 2542

Параметры связи

• Тип интерфейса

  Ethernet 

• Порты Ethernet

  4 x 10/100 Мбит/с (разъем RJ45), один Ethernet-порт можно использовать для расширения каналов ввода/вывода – последовательного подключения до 8 ус 

• Протоколы Ethernet

  Modbus TCP 
  HTTP 
  Bootp 
  Modbus UDP 
  TCP/IP 
  DHCP 
  SNTP 
  SNMP 
  CGI 
  SMTP 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Основные характеристики контроллеров

• Тип карты памяти

  microSD™ (SDHC) 

• Объем карты памяти

  32 Гб 

Параметры последовательной связи

• Интерфейс

  2 порта RS-232/422/485 (разъем RJ45) 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет 

• Стоповые биты

  1, 1.5, 2 

• Протоколы последовательной связи

  Modbus RTU (мастер) 
  Режим последовательного тоннеля (клиент/сервер) 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

Аналоговый ввод

• Тип каналов аналогового ввода

  Дифференциальные 

• Точность АЦП

  ±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) 

• Частота дискретизации

  0,400 кГц 

• Диапазон входных сигналов по току

  0 ~ 20 мА 
  4 ~ 20 мА 
  С определением обрыва линии 

• Входное сопротивление

  >1 МОм 

• Встроенный резистор для измерения тока

  120 Ом 

Дискретный ввод/вывод

• Количество каналов дискретного ввода/вывода

  12 

Дискретный ввод

• Тип каналов дискретного ввода

  Влажный контакт (NPN или PNP), сухой контакт 

• Режим работы

  Дискретный вход или счетчик 

• Сухой контакт

  Логическая '1': открыт 
  Логический '0': замкнут на землю 

• Влажный контакт

  Логическая '1': 10~30 В постоянного тока 
  Логический '0': 0~3 В постоянного тока 

Дискретный вывод

• Режим работы

  Дискретный выход или генератор импульсов 

• Защита от перегрева

  175°С 

• Защита от перенапряжения

  45 В пост. 

• Защита по току

  1.5 А на канал при 25°C 

Управление устройством

• Кнопка Reset

  Есть 

Требования к электропитанию

• Рабочее напряжение

  9 ~ 48 В пост. 

• Потребление тока

  281 мА при 24 В, 589 мА при 12 В, 144 мА при 48 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  -10 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

• Рабочая высота над уровнем моря

  до 2000 м 

Монтаж

• Монтаж

  На DIN-рейку 
  настольный 
  настенный 

Наличие международных сертификатов

• Безопасность

  UL508 

• Электромагнитная совместимость (EMI)

  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 

• Удары

  IEC 60068-2-27 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  375439

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Консольный кабель RJ45-на-DB9 

Страница товара на англоязычном сайте

• Ссылка на сайт moxa.com

  https://www.moxa.com/product/ioLogik_2542.htm
