Обеспечение сбора данных для системы мониторинга природного газа

Мониторинг газопровода

Автоматизированный мониторинг месторождений природного газа | Задача проекта

Перед одной из крупнейших компаний в отрасли в Юго-Восточной Европе стояла задача по развертыванию системы автоматизированного мониторинга за месторождениями природного газа сразу в нескольких странах региона. Компании требовалось обеспечить систему передачи цифровых данных в центр управления, что позволило бы существенно повысить эффективность управления и мониторинга за процессами добычи на месторождениях.

Система состовой связи с ситуационным центром | Решение MOXA

Перед компанией стояла задача по организации системы сотовой связи между газовыми месторождениями и центром управления с уменьшением стоимости инфраструктуры и увеличением эффективности системы.

Для построения системы компания использовала Ethernet-модуль удаленного ввода-вывода с функцией Click&Go Plus - ioLogik 2542-GPRS. Данное устройство представляет собой интеллектуальную систему удаленного ввода-вывода данных, способную, помимо выполнения основных функций, исполнять роль Modbus-шлюза, неуправляемого коммутатора и регистратора данных. Сотовый модуль и поддержка функции VPN у устройства ioLogik 2542-GPRS позволяют организовать соединение между полевыми устройствами на удаленных объектах и центром управления.

Использование единого устройства существенно упрощает процессы установки и настройки, кроме того, одно устройство гораздо легче интегрировать в полевые шкафы автоматизации, чем если бы потребовалось использовать несколько устройств. Кроме того, устройства могут получать питание от солнечных батарей, что также сокращает общие затраты компании на построение и обеспечение работоспособности системы.

Модуль удаленного ввода-вывода ioLogik 2542-GPRS, используемый совместно с программным обеспечением MX-AOPC UA Server, обеспечивают систему настройки, управления и осуществления активной отправки сообщений устройством ioLogik в SCADA систему центра управления. При изменении состояний ввода-вывода или возникновении заданного пользователем события, устройство инициирует передачу данных, позволяя SCADA-системе получить их своевременно и использовать эффективно. Для обеспечения сохранности критически важных данных ioLogik 2542-GPRS оснащен двумя функциями, обеспечивающими предотвращение потери данных.

Первая - возможность сохранения тэгов ввода-вывода и последовательных тэгов локально на microSD карте устройства с заданными пользователем интервалами. Это позволяет сохранить данные даже в случае прерывания GPRS-соединения. При обрыве сотового соединения компания может получить сохраненные данные через FTP.

Вторая функция - это возможность записи устройством последнего параметра учета газа в случае потери питания. При возобновлении электропитания учет данных будет продолжен с учетом последнего сохраненного параметра.

Простая технология конфигурирования и управления устройством ioLogik 2542 - Click&Go Plus - обеспечивает возможности легкой настройки оповещений, регистрации данных, механизмов сбора. Даже при необходимости развертывать системы на сотнях объектов, компании справятся с этой задачей без труда, используя простые решения, предлагаемые компанией MOXA.

О проекте

Данные от газомеров, измерителей температуры и давления представляют собой критически важные полевые данные. Стандартным подходом к организации системы мониторинга за этими данными является построение беспроводной системы их передачи в удаленный центр мониторинга, где оператор произведет их анализ. Одним из способов избежать ненужных расходов при передаче большого объема данных является организация локального сохранения данных в случае возникновения различных неисправностей.

Еще одной распространенной проблемой при организации подобных систем является то, что полевые шкафы автоматизации, используемые на объекте, не предназначены для размещения большого количества оборудования (в данном случае это был бы сотовый маршрутизатор, регистратор данных и система удаленного ввода-вывода).

Поэтому, использование многофункционального устройства, обеспечивающего выполнение всех этих задач и, также, достаточного компактного для установки в шкафах, является предпочтительным.

Требования к системе

  • Обеспечение сотовой связи GPRS.
  • Поддержка функции VPN.
  • Обеспечение сбора данных на основе событий, возможности локального хранения данных.
  • Возможность запоминания системой последнего параметра значения счетчика в случае потери электропитания.
  • Управление оповещениями.
  • Соответствие отраслевым стандартам Class 1 Division 2 ATEX и IECEx, поддержка расширенного диапазона рабочих температур.

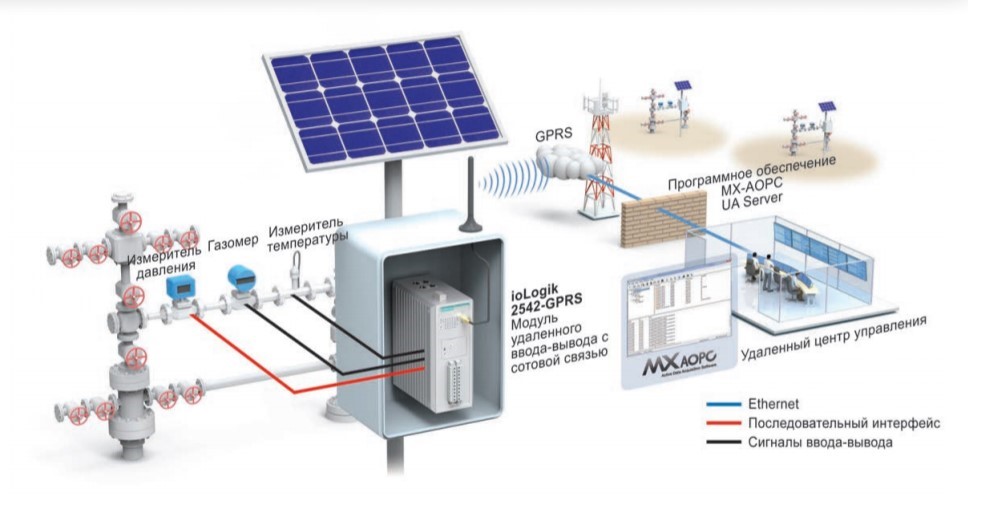

Мониторинг месторождений природного газа

Преимущества коммуникационного оборудования MOXA

  • Совмещение 4-х функций в едином устройстве (сбор данных, шлюз Modbus, неуправляемый коммутатор, регистратор данных) позволяет экономить место в шкафах автоматизации и снижает общие за затраты на построение системы.
  • Интеллектуальный механизм сбора данных позволяет снизить трафик в сети и, соответственно, затраты на сотовую связь.
  • Оборудование требует минимальных усилий по установке, конфигурированию и поддержке, по сравнению с тем, как если бы потребовалось использовать несколько устройств.
