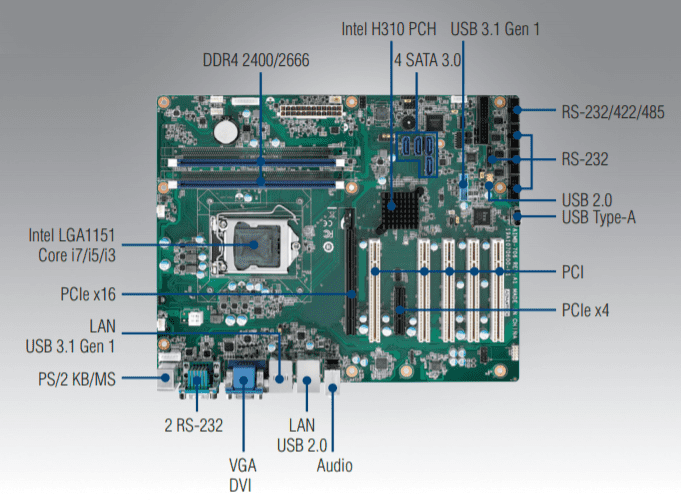

Промышленная плата AIMB-706G2-00A1

Конструктивное исполнение

• Тип

  Материнская плата 

• Форм-фактор процессорной платы

  ATX 

Процессор

• Разъем процессора

  LGA 1151 

• Тип поддерживаемых процессоров

  Intel Celeron 
  Intel Core i7 
  Intel Core i5 
  Intel Core i3 
  Intel Pentium 

Набор микросхем (Chipset)

• Южный мост (Southbridge)

  Intel H310 

• BIOS

  AMI 128 Mbit SPI Flash 

Оперативная память

• Количество и тип разъемов памяти

  2 x DIMM 

• Тип памяти

  DDR4 

• Частота памяти

  2666 МГц 
  2400 МГц 

• Максимальный объем памяти

  до 64 Гб 

Видеоинтерфейсы

• Интерфейсы

  DVI 
  VGA 

Сетевые интерфейсы

• Контроллер Ethernet

  Intel I211AT 
  Intel i219V 

• Количество и тип портов

  2 х 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

• RS-232

  5 

• RS-232/422/485

  1 

• USB 2.0

  5 

• USB 3.x

  4 

• Цифровые (GPIO)

  8 бит 

• Клавиатура / Мышь (PS/2)

  2 х PS2 KB/MS 

Интерфейсы накопителей информации

• SATA

  4 х SATA III (6 Гб/с) 

Аудиоинтерфейс

• Разъёмы

  Line Out (Phone Jack 3.5 мм) 
  Mic In (Phone Jack 3.5 мм) 

Слоты и модули расширения

• PCIe x16

  1 

• PCIe x4

  1 

• PCI

  5 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Программируемый от 1 до 255 сек. 

Питание устройства

• Потребление 5 В

  3.5 А

• Потребление 12 В

  5.92 А

• Потребление 3.3 В

  2.74 А

• Потребление -12 B

  0.08 А

• Потребление 5 В SB

  0.05 А

• Тестовая конфигурация

  Intel Core i7-8700 3.2GHz; DDR4 2400 16 GB x 2

Физические параметры

• Габаритные размеры, мм

  304,8 x 244

Условия эксплуатации

• Температура эксплуатации, °C

  -20 ~ +60 

• Температура хранения, °C

  -40 ~ +85 

• Влажность

  до 95% при 40° C ( без конденсата ) 

Гарантийные условия

• Гарантийный срок

  2 года
