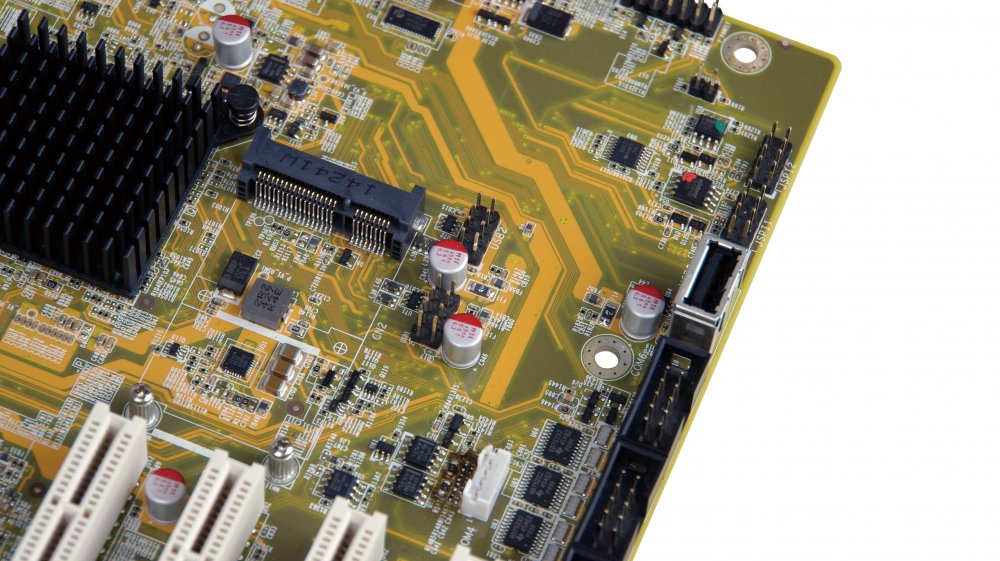

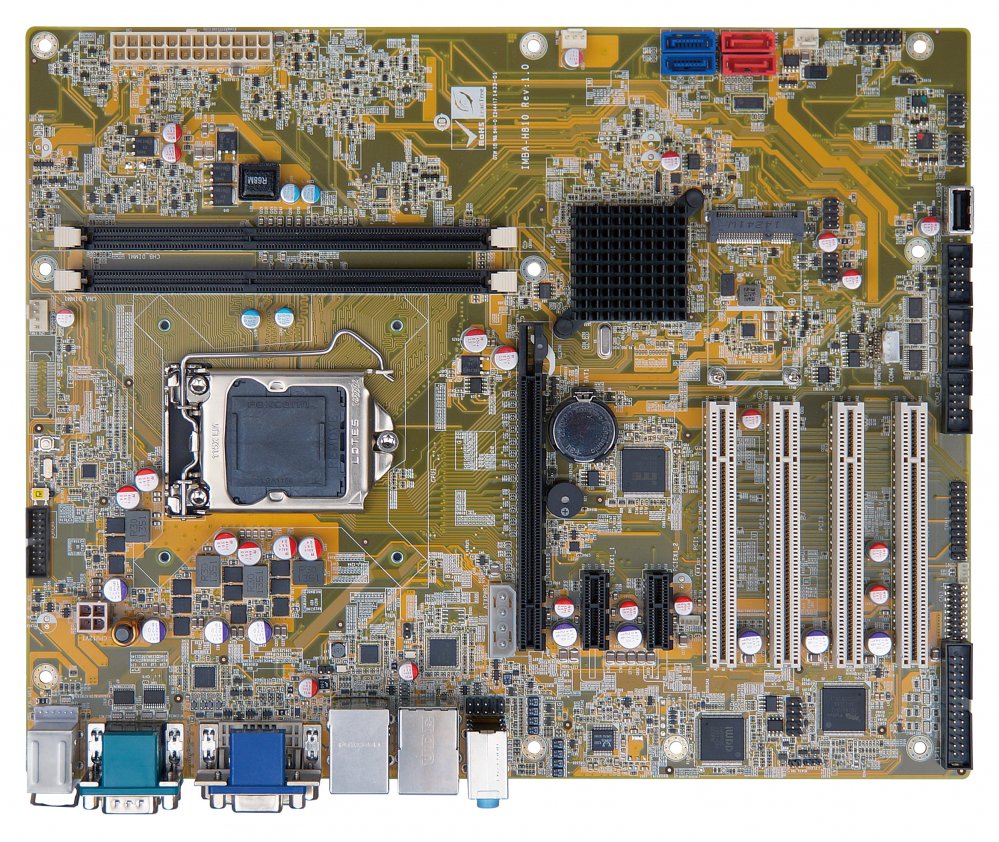

Промышленная плата IMBA-H810-ECO

Конструктивное исполнение

• Тип

  Процессорная плата 

• Форм-фактор процессорной платы

  ATX 

Процессор

• Разъем процессора

  LGA 1150 

• Установленный процессор

  Не установлен 

• Тип поддерживаемых процессоров

  Intel Celeron 
  Intel Core i7 
  Intel Core i5 
  Intel Core i3 
  Intel Pentium 

Набор микросхем (Chipset)

• Южный мост (Southbridge)

  Intel H81 

• BIOS

  UEFI 

Оперативная память

• Количество и тип разъемов памяти

  2 x DIMM 

• Тип памяти

  DDR3 

• Частота памяти

  1333 МГц 
  1600 МГц 

• Объём установленной памяти

  Не установлена 

• Максимальный объем памяти

  до 16 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel HD Graphics Gen 7.5 

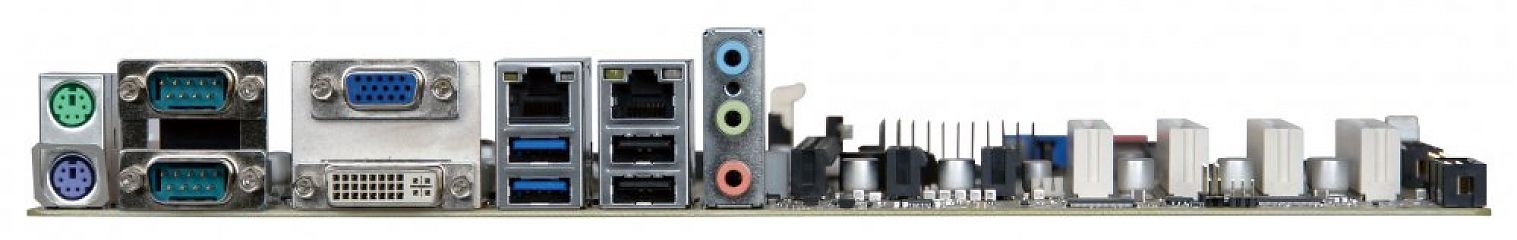

• Интерфейсы

  DVI-D 
  iDP (для модулей HDMI, LVDS,VGA, DVI, DP) 
  VGA 

• Дополнительные возможности

  Поддержка DX11.1, OpenCL 1.2, OpenGL 3.2 
  Поддержка двух мониторов 

Сетевые интерфейсы

• Контроллер Ethernet

  Intel I211AT 
  Intel i217LM 

• Количество и тип портов

  2 х 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

• RS-232

  5 

• RS-422/485

  1 

• USB 2.0

  7 (2 - внешних, на планке; 4 - штыревых разъема на плате; 1 - Type-A на плате) 

• USB 3.x

  2 

• LPT

  1 

• I2C

  1 

• SMBus

  1 

• IrDA

  1 

• Цифровые (GPIO)

  8 бит DIO, 4 входа / 4 выхода 

• Клавиатура / Мышь (PS/2)

  1 x KB (штыревой разъем), 1 х MS (штыревой разъем) 

Интерфейсы накопителей информации

• SATA

  2 x SATA II (3 Гб/с) 
  2 х SATA III (6 Гб/с) 

• mSATA

  1 

Аудиоинтерфейс

• Контроллер

  Realtek ALC662 

• Разъёмы

  Line In 
  Line Out (Phone Jack 3.5 мм) 
  Mic In (Phone Jack 3.5 мм) 
  Audio in 

Слоты и модули расширения

• PCIe x16

  1 

• PCIe x1

  2 

• PCI

  4 

• Mini PCI-e

  1 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Программируемый от 1 до 255 сек. 

Питание устройства

• Количество и тип разъёмов входного питания

  ATX (24 + 4 конт.), шаг 4,2 мм, тип MF24 + MF4 

• Поддерживаемые блоки питания

  ATX 

• Потребление 5 В

  2.2A

• Потребление 12 В

  3.88A

• Потребление 3.3 В

  0.83A

• Потребление 5 В SB

  0.3A

• Тестовая конфигурация

  Intel® Core™ i7-4770K 3.90GHz CPU with 8GB (two 4 GB) 1333MHz DDR3 memory

Физические параметры

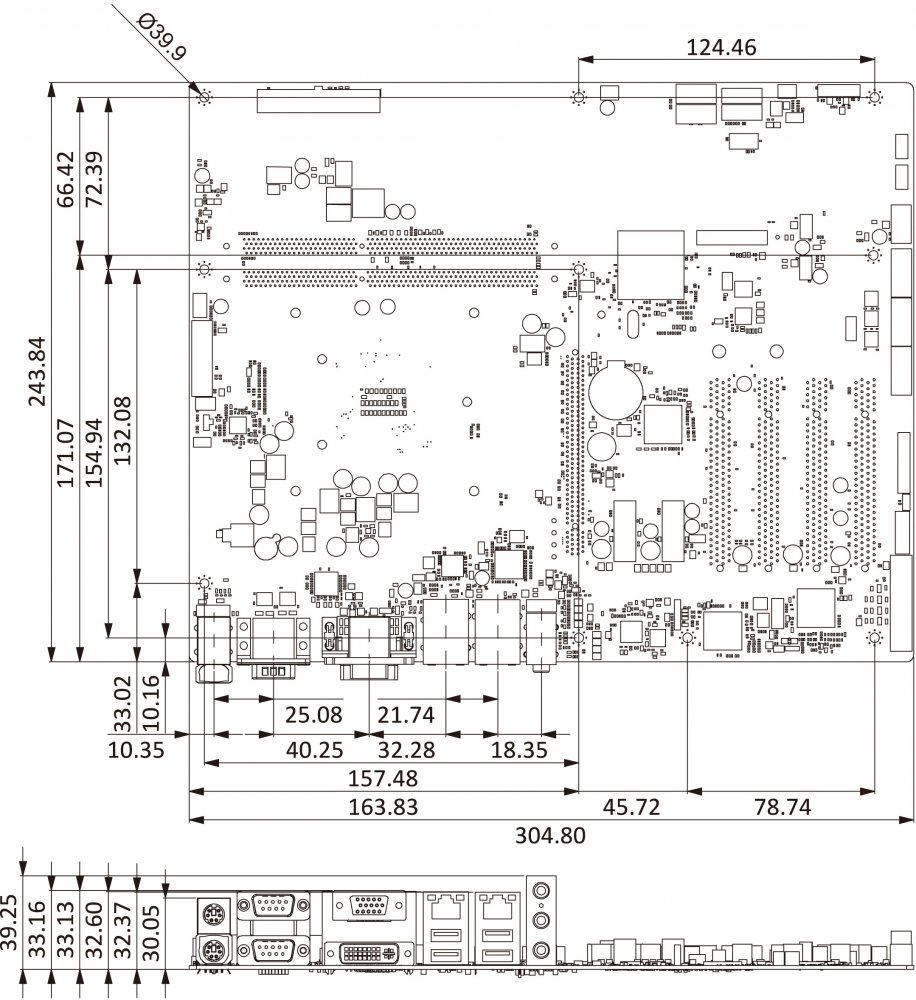

• Габаритные размеры, мм

  305 x 244

• Вес нетто, кг

  0.7

• Вес брутто, кг

  1.2

Условия эксплуатации

• Температура эксплуатации, °C

  -20 ~ +60 

• Температура хранения, °C

  -30 ~ +70 

• Влажность

  5 ~ 95 % ( без конденсата ) 

Сертификаты

• ТР EAЭC

  Да 

• RoHS

  Да 

Комплект поставки

• Кабели

  SATA - 2 шт. 

Условия поставки

• Минимальный объем заказа при отсутствии на складе (MOQ)

  Кратный 10 шт. 

Гарантийные условия

• Гарантийный срок

  2 года
