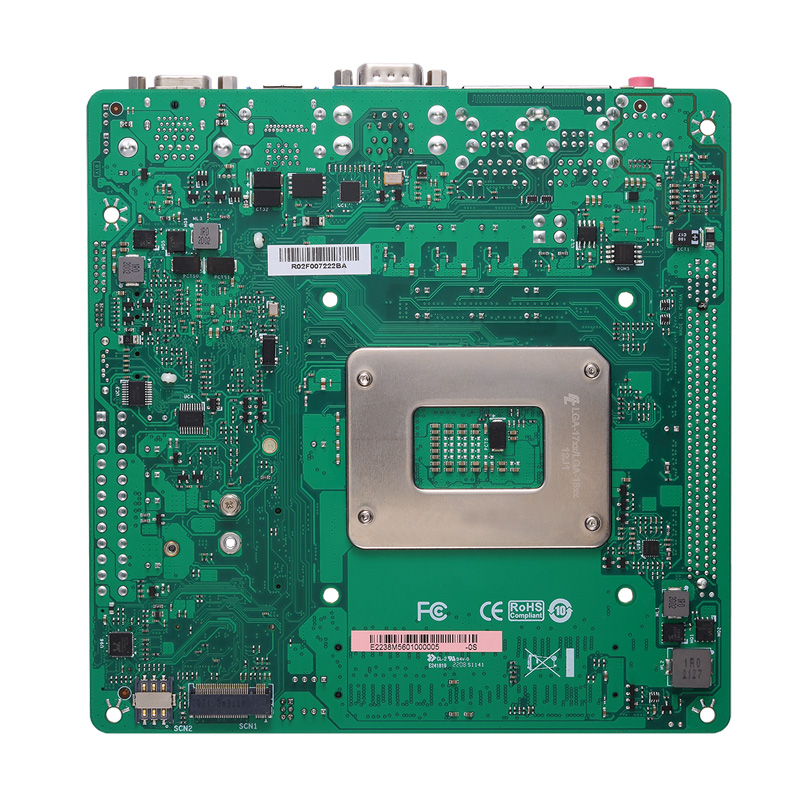

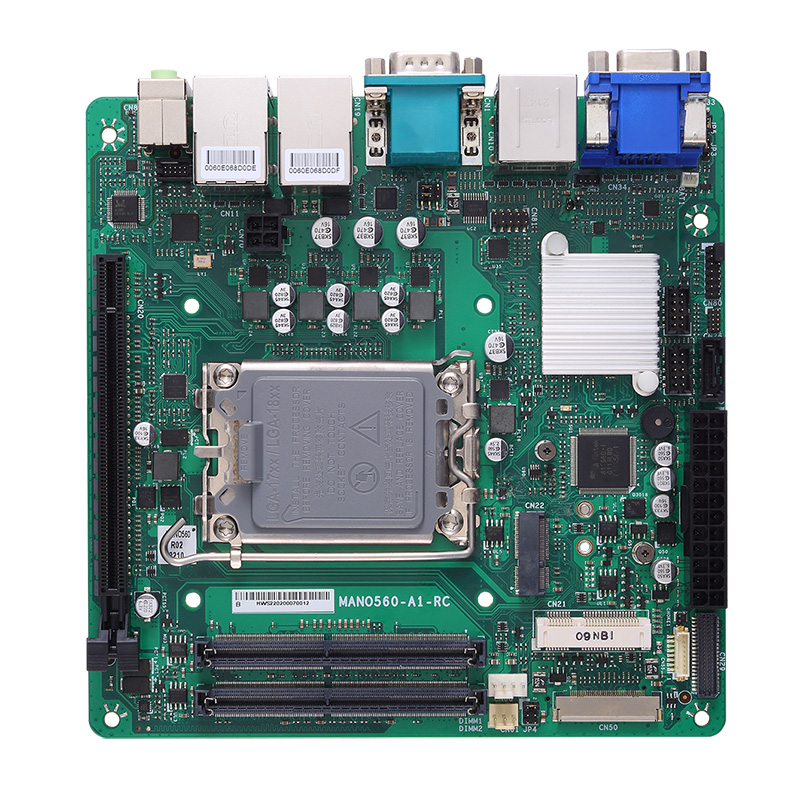

Промышленная материнская плата MANO560-H-S S

Конструктивное исполнение

• Тип

  Промышленная плата 

• Форм-фактор процессорной платы

  Mini-ITX 

Процессор

• Разъем процессора

  LGA 1700 

• Установленный процессор

  Не установлен 

• Тип поддерживаемых процессоров

  Intel Celeron 
  Intel Core i7 
  Intel Core i5 
  Intel Core i3 
  Intel Pentium 
  Intel Core i9 

Набор микросхем (Chipset)

• Южный мост (Southbridge)

  Intel H610 

• BIOS

  AMI 

Оперативная память

• Количество и тип разъемов памяти

  2 x SO-DIMM 

• Тип памяти

  DDR4 

• Частота памяти

  2666 МГц 
  2400 МГц 
  3200 МГц 

• Объём установленной памяти

  Не установлена 

• Максимальный объем памяти

  до 64 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel UHD Graphics 

• Интерфейсы

  DisplayPort++ (позволяет подключать HDMI/DVI устройства, используя пассивный переходник) 
  HDMI 
  LVDS 
  VGA 

Сетевые интерфейсы

• Контроллер Ethernet

  Intel i219V 
  Intel i225V 

• Количество и тип портов

  1 х 10/100/1000 (RJ-45) 
  1 x 10/100/1000/2500 (RJ-45) 

Интерфейсы ввода / вывода

• RS-232

  3 

• RS-232/422/485

  1 

• USB 2.0

  5 

• USB 3.x

  2 

• Цифровые (GPIO)

  8 бит 

Интерфейсы накопителей информации

• SATA

  1 x SATA-600 

Аудиоинтерфейс

• Контроллер

  Realtek ALC897 

• Разъёмы

  Line Out (Phone Jack 3.5 мм) 
  Mic In (Phone Jack 3.5 мм) 
  Line In (Phone Jack 3.5 мм) 

Слоты и модули расширения

• PCIe x16

  1 

• Mini PCI-e

  1 

• M.2

  1 х M.2 Key E 
  1 х M.2 Key B 2242 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Программируемый от 1 до 255 сек. 

Питание устройства

• Количество и тип разъёмов входного питания

  ATX 

• Диапазон входного напряжения питания

  12 В, DC 

Физические параметры

• Габаритные размеры, мм

  170 x 170

• Вес нетто, кг

  1.6

Условия эксплуатации

• Температура эксплуатации, °C

  0 ~ +60 

• Влажность

  10 ~ 95 % ( без конденсата )
