Тестирование и обзор промышленных панельных ПК AFL3-ULT5 от IEI

Компания «Ниеншанц-Автоматика» продолжает тестирование и обзор оборудования для промышленной автоматизации от компании IEI. В прошлой статье мы рассматривали промышленный встраиваемый компьютер IDS-310AL и материнскую ATX плату IMBA-H310. В этом обзоре речь пойдёт о панельном ПК.

Компания IEI обновила свой ассортимент безвентиляторных панельных ПК. В их ряды вошёл AFL3-ULT5 - новое промышленное многофункциональное решение, адаптированное для использования в автоматизации и управлении производственными процессами в различных сферах деятельности, где необходимо обеспечить безотказную работу в сложных условиях, включая:

• перепады температур;
• механические воздействия;
• повышенный уровень пыли и влаги;
• повышенный уровень влияния ультрафиолета.

В отличие от предыдущих версий, новые модели поддерживают PoE и оснащены современными процессорами семейства Intel Core 8-го поколения (Whiskey Lake). Модельный ряд в обновлённой линейке был немного сокращён, доступные диагонали:

• 15.6” (AFL3-W15C-ULT5);
• 18.5” (AFL3-W19C-ULT5);
• 21.5” (AFL3-W22C-ULT5).

Конструкция

Корпус и начинка

Корпус панельного ПК выполнен из ударопрочного и термостойкого материала - ABS/PC (поликарбонат/акрилонитрил-бутадиен-стирол). Он герметичен со степенью защиты IP64 (по лицевой панели). Можно отметить отсутствие вентиляторов и любых других подвижных деталей. Для отвода тепла используется радиатор. Кроме того, панельный ПК имеет встроенный динамик и камеру.

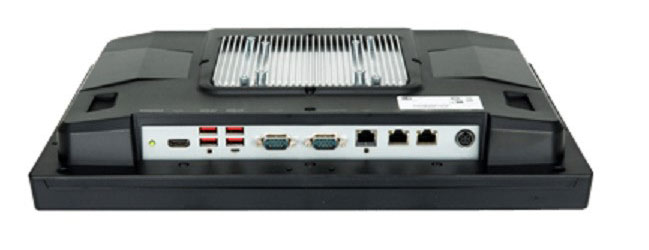

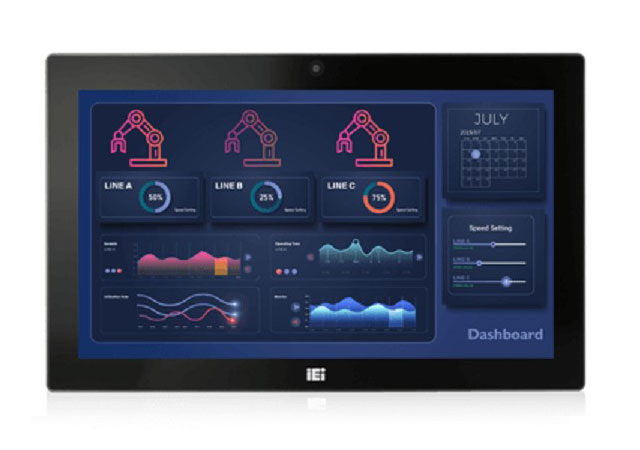

Вид cпереди / сзади

Экран

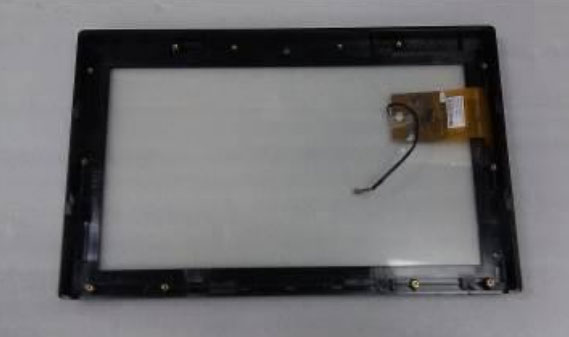

Панельный ПК оснащён сенсорным экраном, выполненным по проекционно-ёмкостной технологии. Экран представляет собой стекло, на которое нанесены токопроводящие линии (сетка электродов). Достоинством проекционно-емкостных сенсорных экранов является надёжная и прочная конструкция, быстрая скорость отклика на касание, поддержка multi-touch, а также более точное определение координат касания по сравнению с резистивными экранами.

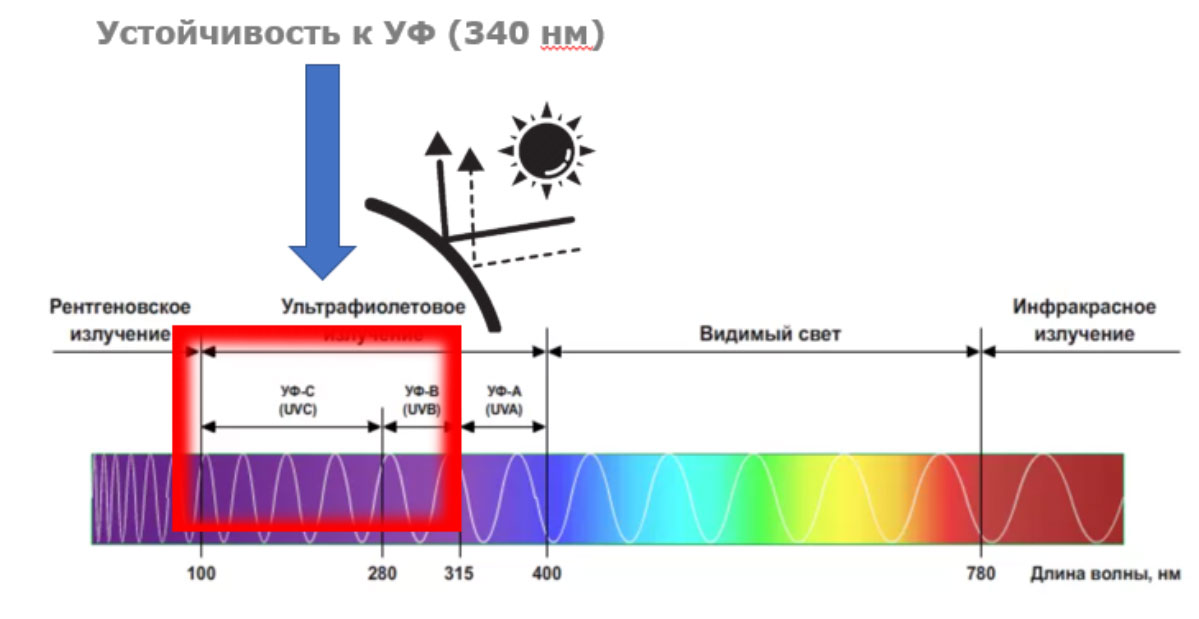

Также стоит отметить, что при проектировании и производстве были применены специальные технологии, которые позволяют предотвратить повреждения сенсорных экранов, вызванные за счёт негативного влияния ультрафиолета, что значительно увеличивает срок службы экранов.

Кроме того, экран имеет антибликовое покрытие, которое представляет собой нанесение специального слоя (плёнки), который сглаживает или предотвращает дискомфорт, вызванный за счёт отражения бликов, при длительном использовании. Экраны, которые оснащены антибликовым покрытием, могут эксплуатироваться при ярком освещении.

Комплектация

В стандартную комплектацию входит: панельный компьютер, блок питания (96Вт), кабель питания и инструкция.

Опционально могут быть заказаны: сетевые платы с поддержкой PoE (GPOE-PD-BT01 и GPOE-PD-AT01), крепёж (AFL3PK-W19C, AFLWK-19B, ARM-11, ARM-31-RS, STAND-A21, STAND-210, STAND-A19, STAND-C19 ), а также считыватели магнитных карт и RFID меток.

Технические характеристики

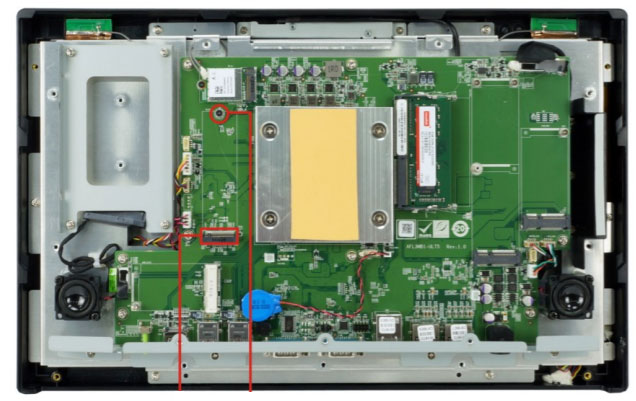

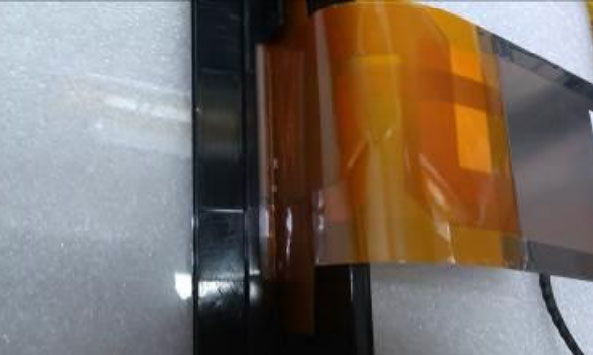

Вид без крышки

ТЕСТ – Испытания на пыле- и влагозащищённость

Цель тестирования

Целью проведенного тестирования является оценка степени влаго и пылезащиты согласно IP (Ingress Protection), который регламентирует допустимое количество проникновения пыли, механических частиц или влаги.

Описание процедуры

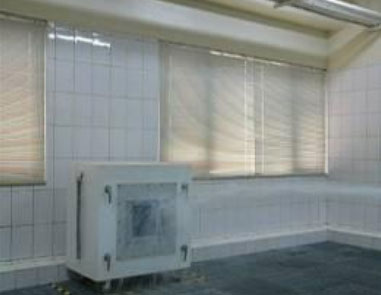

В специально отведённой комнате имитируются условия воздействия пыли и влаги.

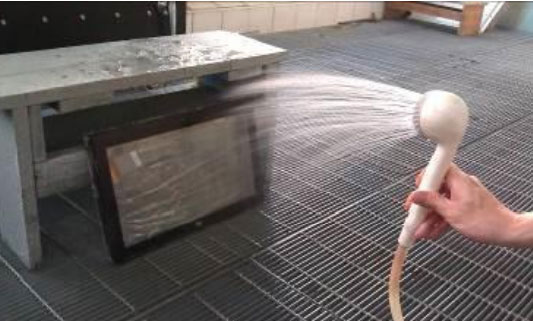

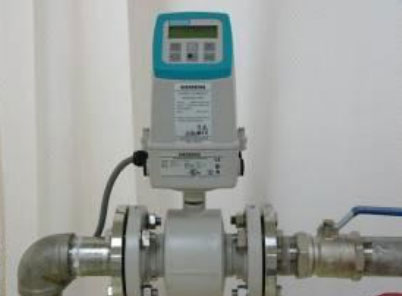

Для определения степени влияния влаги, панельный ПК установили в специальный герметичный корпус, далее путём подключения центробежного насоса нагнетали давление в системе, после чего лицевую панель поливали со шланга под определённым давлением и углом. Также к магистрали подключали расходомер, главной задачей которого являлось измерение расхода рабочей жидкости, проходящей за заданную единицу времени через трубопровод. В нашем случае рабочая жидкость – это вода.

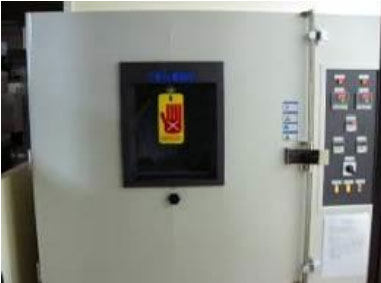

Для оценки воздействия пыли, панельный ПК помещали в специальную камеру статической пыли.

Испытательное оборудование

• Панельный ПК AFL3-W15C-ULT5;
• Герметичный короб для встраивания панельного ПК;
• Камера статической пыли;
• Центробежный насос;
• Расходомер.

Параметры магистрали

• (IPX4) Расход - 10 л/мин, диаметр трубы – 0,5 мм.

Софт для тестирования

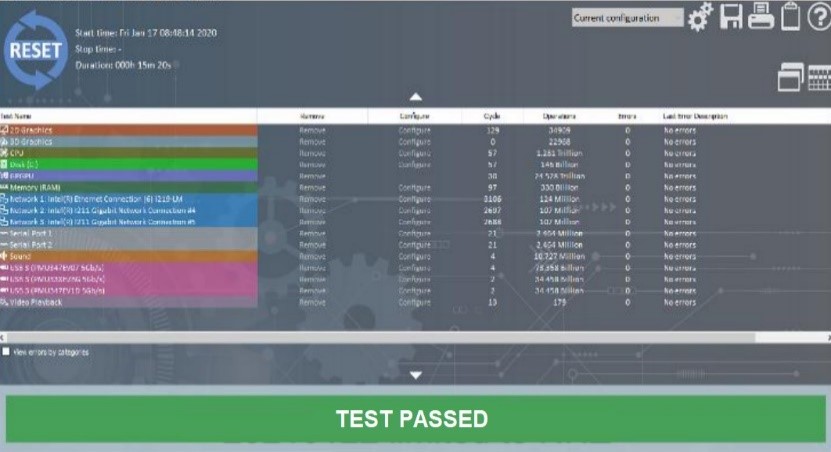

• Passmark Burn-in Test 9.0.

Полученные результаты = IP64

• Пылезащита (IP6X):

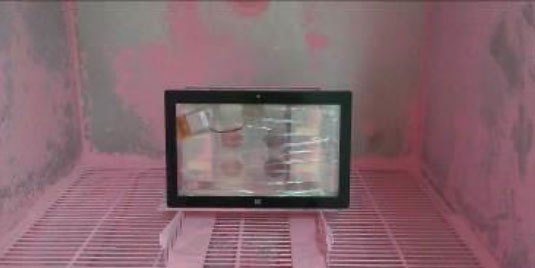

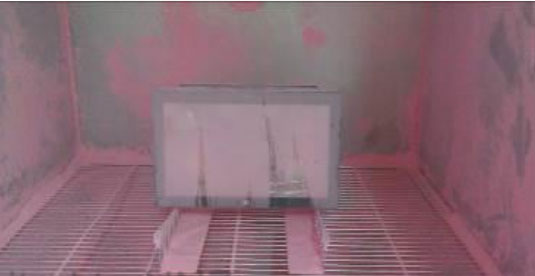

Фото результатов теста (IP6X)

• Влагозащита (IPX4):

Фото результатов теста (IPX4)

Анализируя полученные результаты, можно абсолютно точно сказать, что панельный компьютер AFL3-W15C-ULT5 можно эксплуатировать в сильно запылённых и влажных помещениях.

Он полностью соответствует заявленным характеристикам - IP64 и способен выдерживать брызги, попадающие на него в любом направлении, а также имеет полную защиту от пыли.

Документация

Скачать документацию

Почему стоит выбрать «Ниеншанц-Автоматику» и IEI

Традиционно у компании «Ниеншанц-Автоматика» самые большие склады в России и Европе по оборудованию IEI и других партнёров - лидеров среди оборудования для промышленной автоматизации. В наличии на складе в России имеются промышленные панельные ПК серии AFL3, что позволяет минимизировать сроки ожидания и ускорить процесс интеграции на объект.

IEI - надёжный производитель промышленных компьютеров и комплектующих, клиенты которого доверяют ему стратегические важные задачи на протяжении ни одного десятка лет.

«Ниеншанц-Автоматика» является официальным дистрибьютором IEI в России и странах СНГ и представляет весь спектр промышленных решений этого производителя, а также оказывает информационную, сервисную и техническую поддержку.
