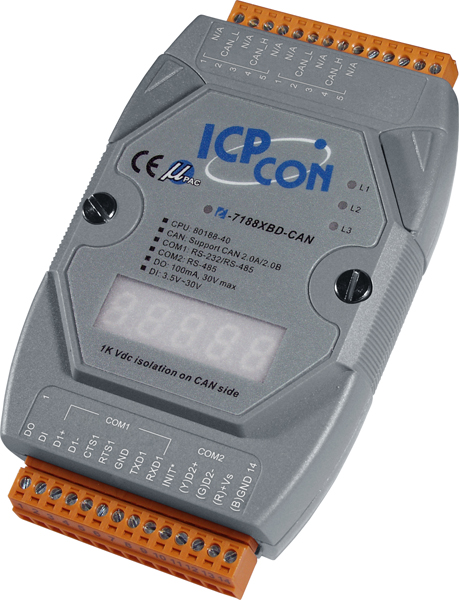

Контроллер I-7188XBD-CAN-G CR

Основные характеристики контроллеров

• Процессор

  80188, 40 МГц 

• Flash-память

  512 Кб 

• Память EEPROM

  2 КБ 

• SRAM

  512 Kб 

• NVRAM

  31 байт 

Интерфейс CAN

• Количество портов CAN

  1

• Спецификация шины CAN

  ISO 11898-2 CAN 2.0A/B 

• Приемопередатчик CAN

  NXP 82C250/NXP TJA1042 

• Скорость передачи данных

  до 1 Мбита/сек 

• Контроллер CAN

  NXP SJA1000T 

• Разъем порта CAN

  Клемма 

• Изоляция

  1 кВ для DC-DC, 2.5 кВ для оптопары

• Терминальный резистор

  120 Ом (выбирается джампером) 

Параметры последовательной связи

• Количество портов RS-485

  1

• Количество портов RS-232/485

  1

• Передаваемые сигналы

  RS-232: TxD, RxD, RTS, CTS, GND 
  RS-485: Data+, Data- 

• Скорость передачи данных, бит/с

  115200 макс. 

Локальный ввод/вывод

• Штатные линии ввода-вывода

  1DI/1DO

Память

• Уникальный аппаратный номер (64 бит)

  Есть 

Светодиодные индикаторы

• Светодиодные индикаторы

  L1, L2, L3

• 7-сегментный светодиодный дисплей

  5-разрядная цифровая индикация 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Максимальная потребляемая мощность

  4.0 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +85 

• Рабочая влажность, %

  5 ~ 90 

Системные характеристики

• Операционная система

  MiniOS7 

• Cреда разработки

  C 

• Часы реального времени

  Есть 

• Сторожевой таймер

  Есть 

Размеры и вес

• Габаритные размеры, мм

  122 x 72 x 33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
