Сенсорная панель VPD-142-H CR

Распечатать
В наличии
В наличии
В наличии
  • Санкт-Петербург 1
Обновлено сегодня в 06:00 по МСК
6119497 ICP DAS 
431.52 USD
190 585.12 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
В наличии
  • Санкт-Петербург 1
Обновлено сегодня в 06:00 по МСК
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК
Сравнить В закладки
Сенсорная панель VPD-142-H CR

Сенсорная панель оператора, диагональ 4.3'', 16 Мб RAM, поддержка плат расширения XV, без Ethernet, резиновая клавиатура

Сенсорная панель оператора, диагональ 4.3'', 16 Мб RAM, поддержка плат расширения XV, без Ethernet, резиновая клавиатура
  • Диагональ экрана 4.3'' 
  • Разрешение экрана 480 x 272 
  • Количество портов RS-232/485 2
  • Рабочая температура, °C -20 ~ +50 
  • Габаритные размеры, мм 131 x 105 x 54

Дисплей

  • Диагональ экрана

    4.3'' 

  • Тип матрицы

    TFT 

  • Яркость экрана

    400 кд/кв.м 

  • Разрешение экрана

    480 x 272 

  • Сенсорное управление

    Есть 

  • Продолжительность работы лампы подсветки, час

    20000 часов 

Прочая периферия

  • Клавиатура

    5 программируемых кнопок 

Параметры последовательной связи

  • Количество портов RS-232/485

    2

Память

  • Модули расширения

    1 плата серии XV 

  • Расширения памяти

    16 Мб SDRAM/16 Мб Flash 

Требования к электропитанию

  • Рабочее напряжение

    12 ~ 48 В пост. 

  • Потребление тока

    2.5 Вт

Условия эксплуатации

  • Рабочая температура, °C

    -20 ~ +50 

  • Температура хранения, °C

    -30 ~ +80 

  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Защита лицевой панели

    NEMA4 / IP65 

Системные характеристики

  • Процессор

    32-битный RISC CPU 

  • Часы реального времени

    Есть 

Размеры и вес

  • Габаритные размеры, мм

    131 x 105 x 54

Монтаж

  • Монтаж

    На DIN-рейку 
    Панельный 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 

Программное обеспечение

HMI Works:  (94.7 Мб)

Скачать

Демо-программы: (5.36 Мб)

Скачать

Документация

Datasheet (англ.): (1.86 Мб) Быстрый старт (англ.): скачать (0.7 Мб) Руководство пользователя по аппаратной части (англ.): скачать (6.85 Мб)

Скачать

Руководство пользователя по программной части (англ.): (10.3 Мб)

Скачать

Руководство по программированию панелей оператора (англ.): (4.25 Мб)

Скачать

Руководство по API (англ.): (6.15 Мб)

Скачать

Запросить документацию и ПО

Аксессуары

DIN-KA52F
5000706 ICP DAS 
Блок питания DIN-KA52F 24V/1.05A power sypply(DIN-Rail Mounting)
Доступно к заказу
MDR-60-24
6083674 ICP DAS 
Блок питания MDR-60-24 ICP DAS 60W Single Output Industrial DIN Rail Power Supply (RoHS)
Доступно к заказу
67.32 USD 29 732.55 тенге
CA-USB10
6076316 ICP DAS 
Кабель CA-USB10 USB to 5P Mini-USB, 28AWG, 1.5 m
Доступно к заказу
16.02 USD 7 075.39 тенге

Модули расширения

XV107
6084442 ICP DAS 
Модуль XV107 CR 8-channel Isolated Source-type Digital Input and 8-channel Isolated Sink-type Digital Outp
Доступно к заказу
92.76 USD 40 968.38 тенге
XV107A
6084443 ICP DAS 
Модуль XV107A CR 8-channel Isolated Sink-type Digital Input and 8-channel Isolated Source-type Digital
Доступно к заказу
97.80 USD 43 194.35 тенге
XV110 CR
6084444 ICP DAS 
Модуль XV110 CR 16-channel Isolated Dry and Wet Contact Digital Input Module With 16-bit Counters (RoHS)
Доступно к заказу
130.44 USD 57 610.13 тенге
XV111 CR
6084445 ICP DAS 
Модуль XV111 CR 16-channel Isolated Sink-type Digital Output Module (RoHS)
Доступно к заказу
125.40 USD 55 384.16 тенге
XV111A CR
6084446 ICP DAS 
Модуль XV111A CR 16-channel Isolated Source-type Digital Output Module (RoHS)
Доступно к заказу
125.40 USD 55 384.16 тенге
XV116 CR
6084447 ICP DAS 
Модуль XV116 CR 5-channel Isolated Digital Input and 6-channel Relay Output Module with 16-bit Count
Доступно к заказу
140.46 USD 62 035.56 тенге
XV308 CR
6100929 ICP DAS 
Плата XV308 CR 8-channel Isolated Analog Input and 8-channel Isolated Universal Digital Input/Output Expansion Board (RoHS)
Доступно к заказу
188.10 USD 83 076.25 тенге
XV310 CR
6100930 ICP DAS 
Плата XV310 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
223.20 USD 98 578.51 тенге
XV303
6125568 ICP DAS 
Плата XV303 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
250.80 USD 110 768.33 тенге
XV306 CR
6104534 ICP DAS 
Плата XV306 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
178.08 USD 78 650.81 тенге
XV307 CR
6104535 ICP DAS 
Плата XV307 CR Multifunction Expansion Board (RoHS)
Доступно к заказу
193.14 USD 85 302.21 тенге
Показать еще 6

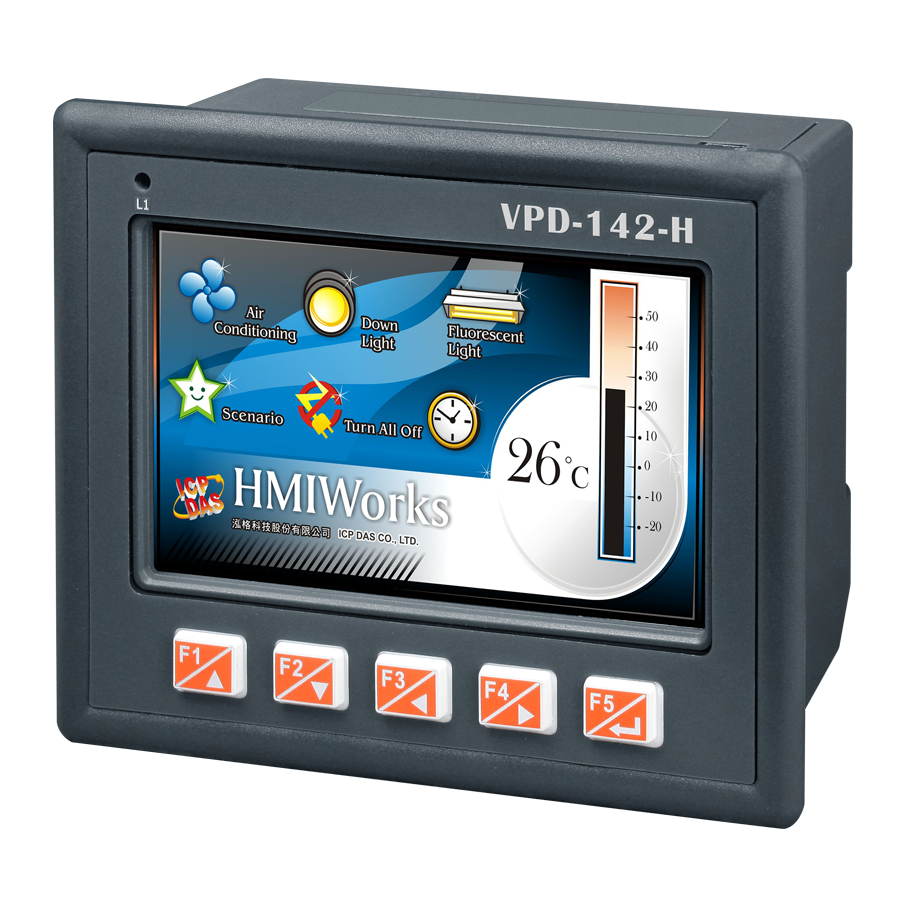

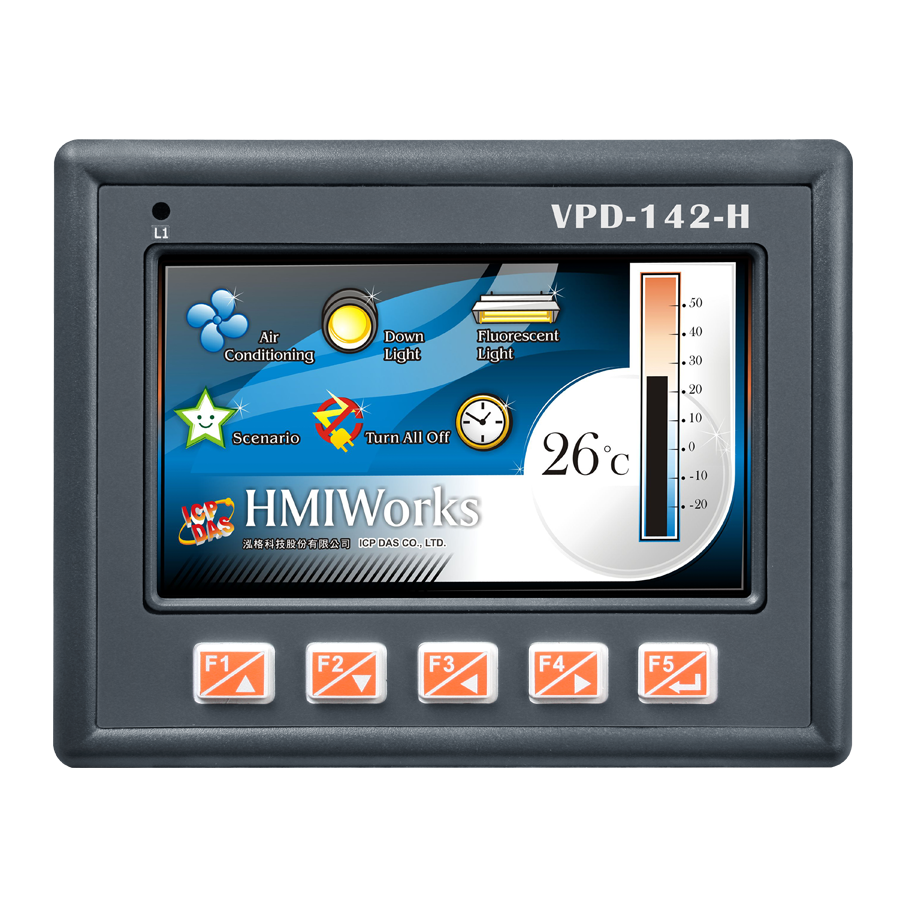

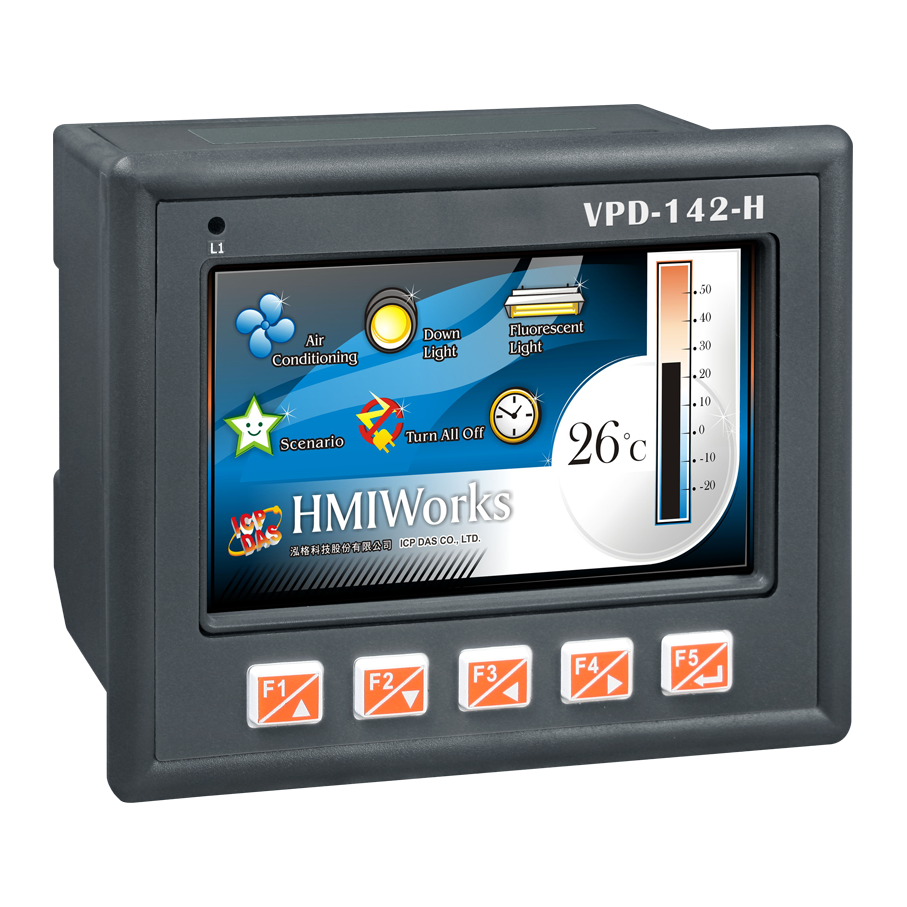

VPD-142-H CR сенсорная операторская панель

Сенсорная панель оператора, оснащённая жидкокристаллическим TFT-дисплеем с диагональю 4.3 дюйма

Панель оператора HMI | Описание

VPD-142-H CR – это промышленная операторская панель, оснащённая цветным сенсорным TFT-дисплеем с диагональю 4.3 дюйма. Эта панель обладает широкими возможностями для различных подключений, проста в управлении и  легко устанавливается в различные системы автоматизации. Промышленная операторская панель оснащена встроенными портами связи RS-232/RS-485 и USB-интерфейсом, что обеспечивает контроль, удалённое управление вводом/выводом монитора и возможность обновления прошивки непосредственно с центрального компьютера. Встроенная энергонезависимая память обеспечивает надежную работу устройства в жёстких условиях.

Для пользователей PLC, HMIWorks предоставляет Ladder Designer. Для пользователей IT, предоставляется языковая среда C. Требуется не более 30 минут, чтобы научиться создавать приложения для VPD-142-H CR с использованием Ladder Designer.

Сенсорная операторская панель | Характеристики
  • Идеальное соотношение цены и качества;
  • Цветной сенсорный экран с высоким разрешением;
  • Поддержка RTC;
  • Различные интерфейсы связи;
  • Резиновая клавиатура;
  • Интерфейс GUI;
  • Бесплатный инструмент разработки HMIWorks;
  • Поддержка языка программирования С и Ladder Designer;
  • Защита ESD: 4 Кв;
  • Передняя панель с классом защиты IP65;
  • Поддержка плат расширения серии XV;
  • Поддержка протокола связи Modbus TCP/RTU;
  • Поддержка пользовательского протокола связи  (на языке С).

Чтобы купить сенсорную панель оператора VPD-142-H CR, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка панелей оператора производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки ICP DAS: e-mail: ipc@nnz.ru
