Панель оператора MT8121XE1

Снят с производства
  • Замена от производителя MT8121XE3
6137853 Weintek 

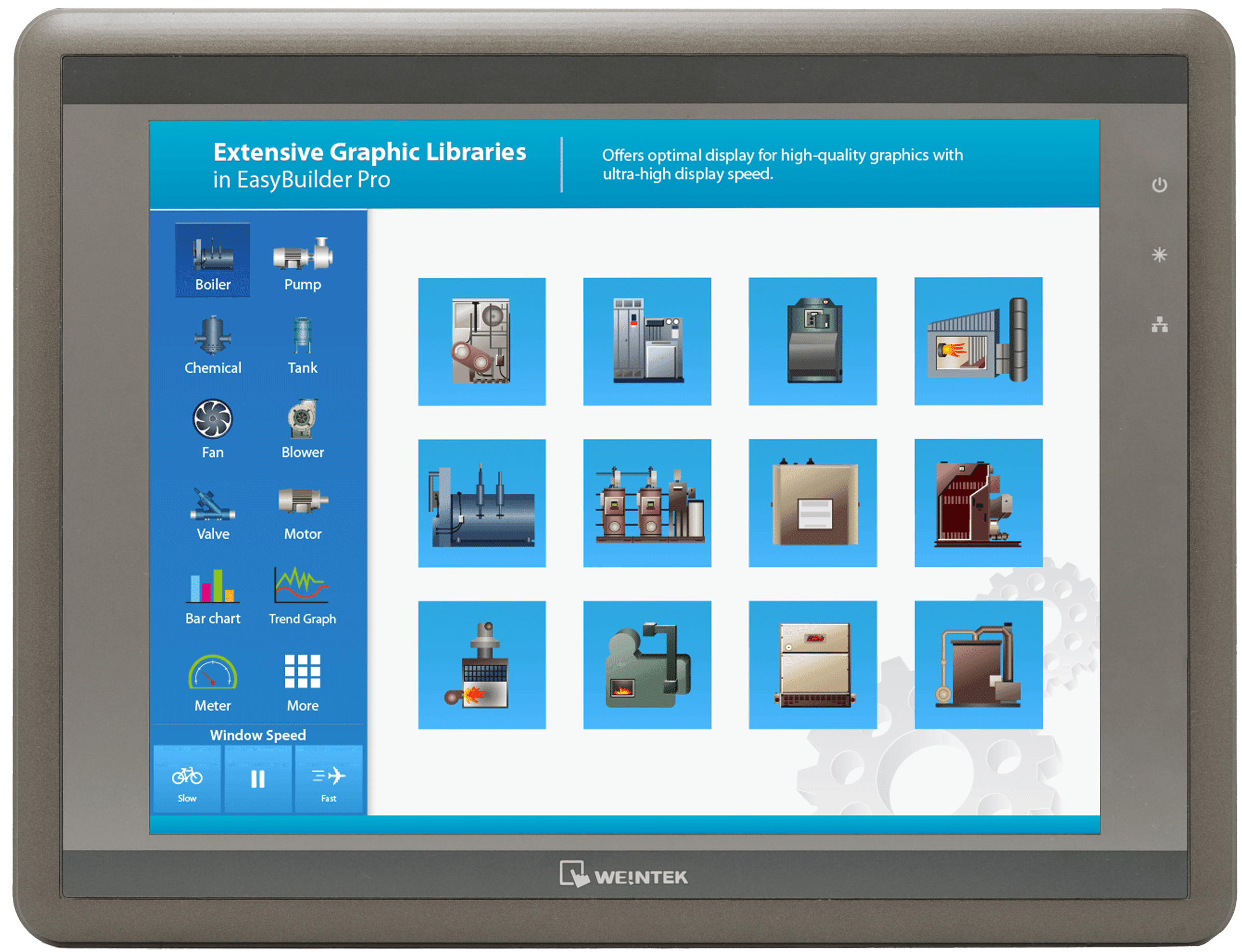

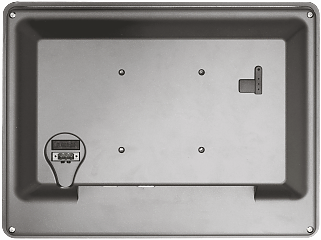

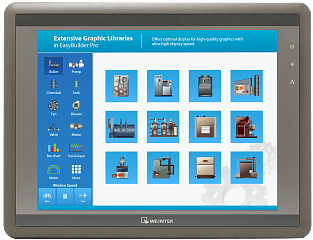

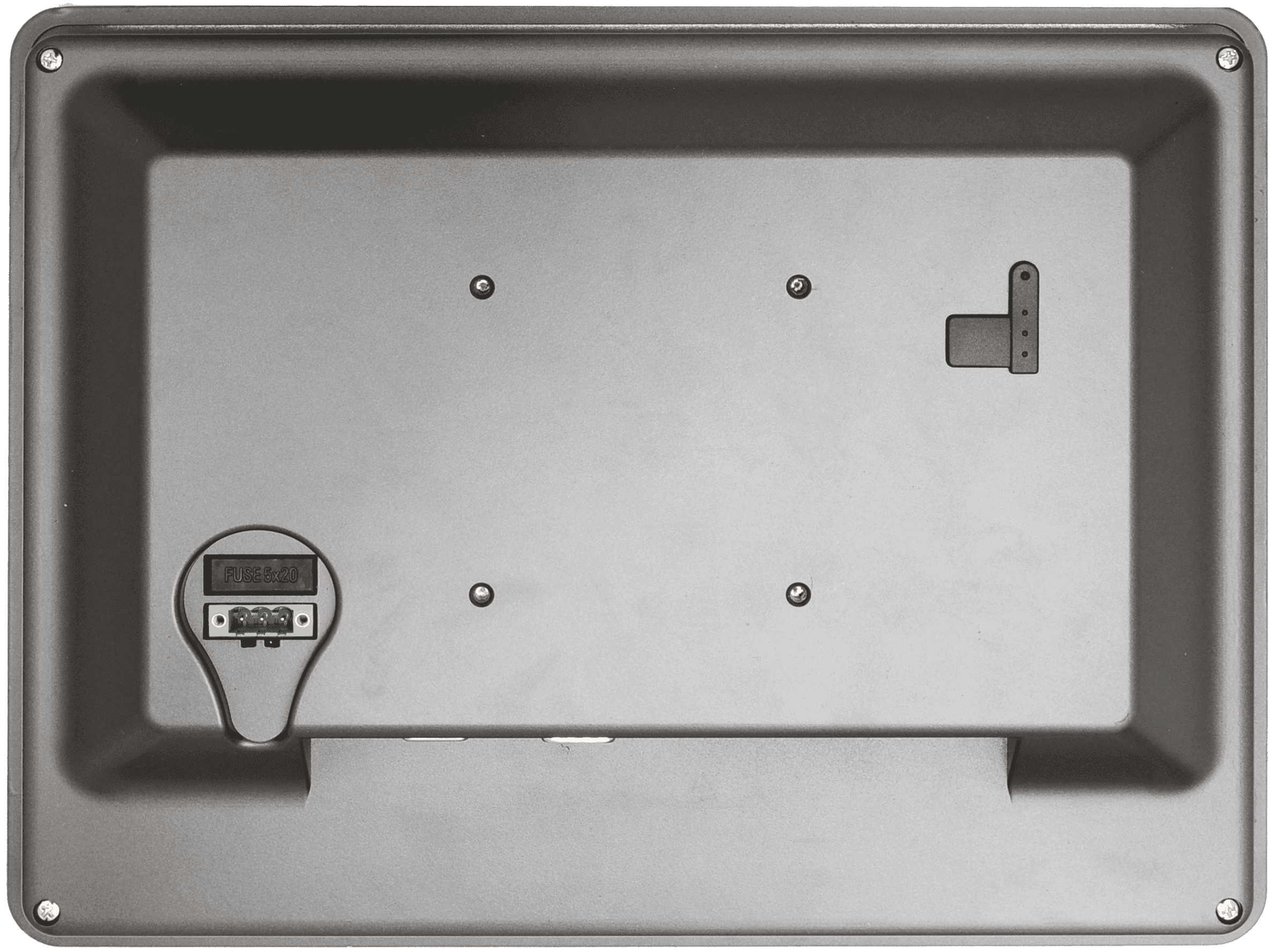

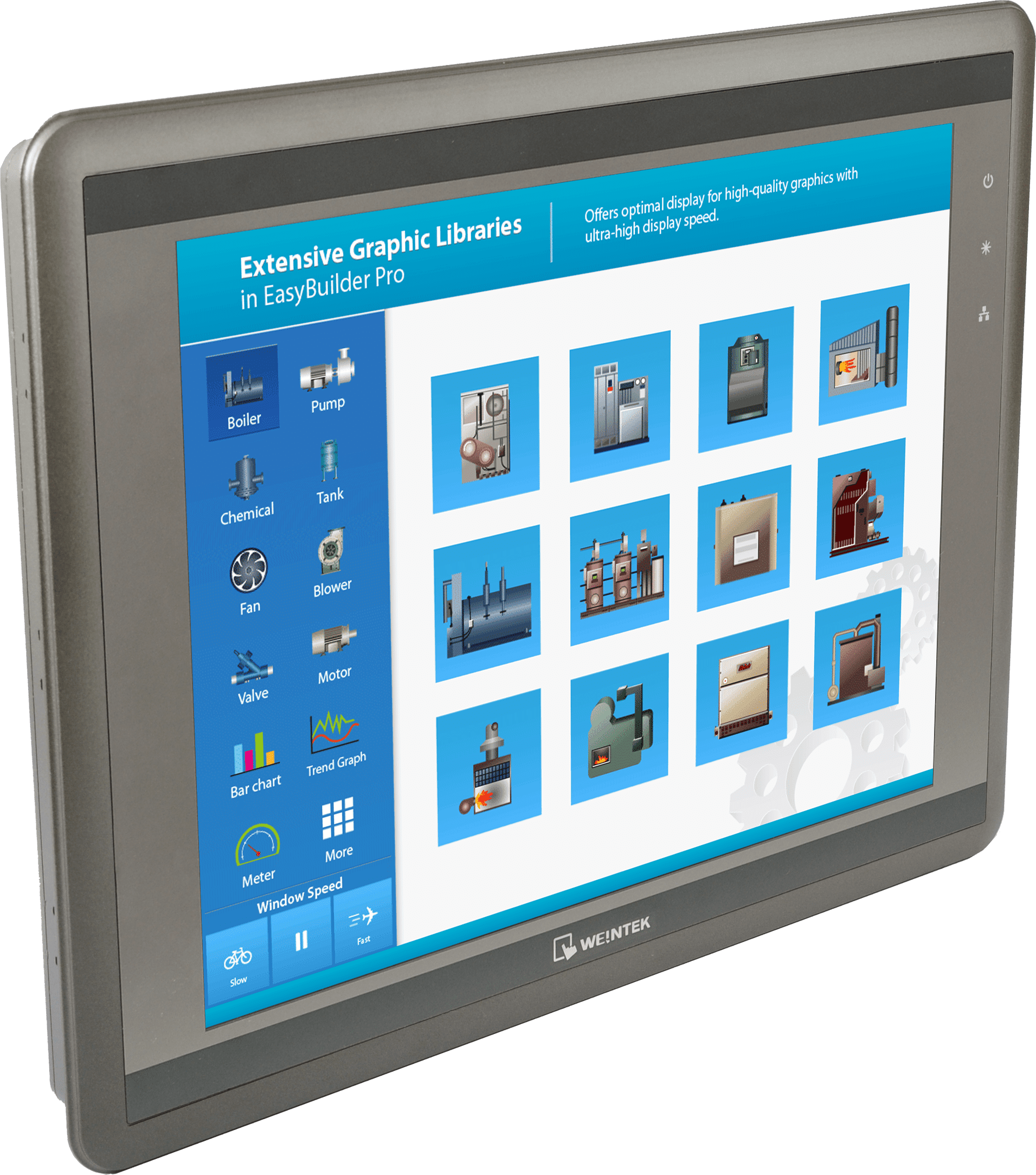

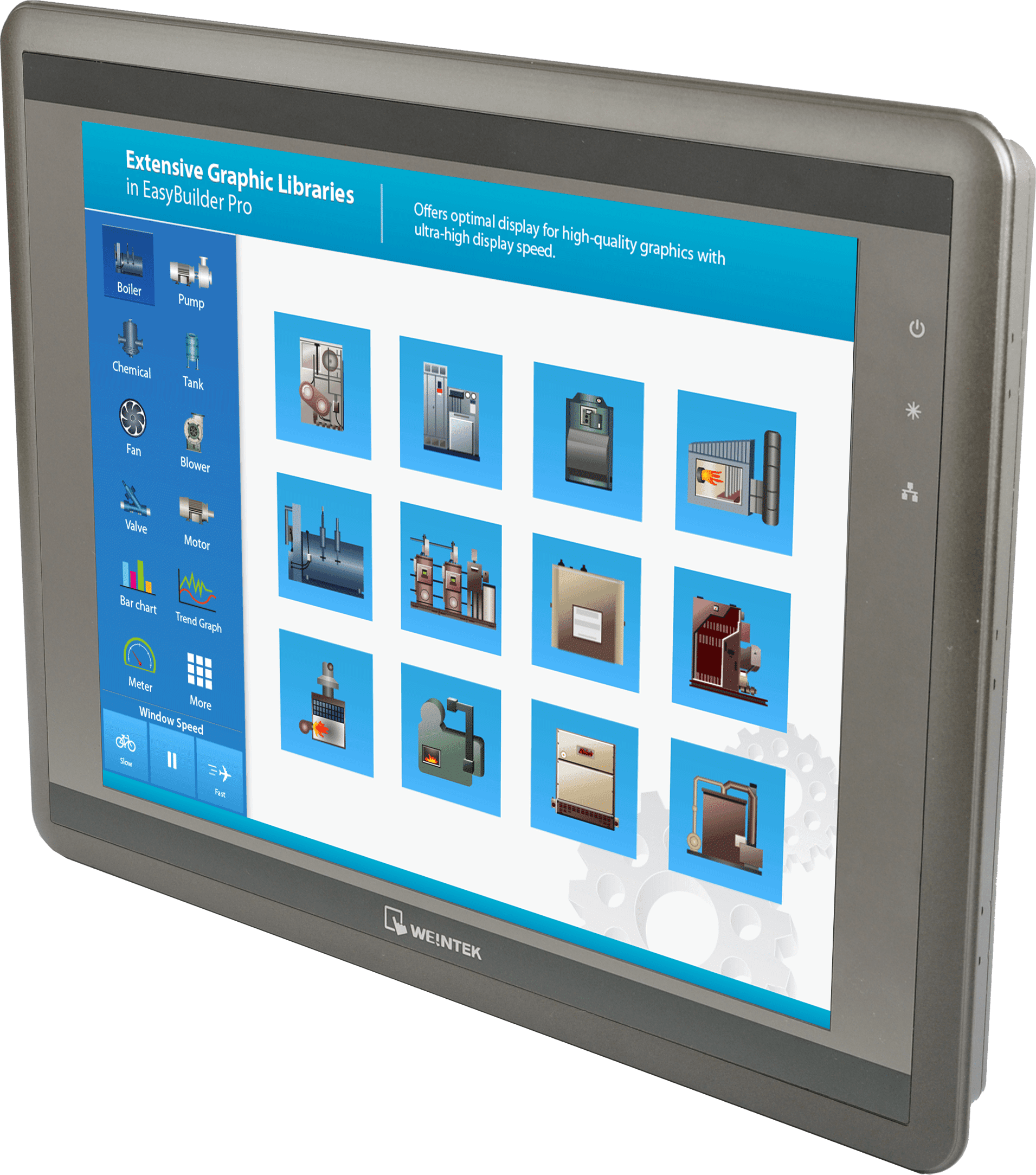

Панель оператора MT8121XE1

Панель оператора, дисплей 12.1" (1024x768), 2 COM-порта, 1 Ethernet-порт, 1 USB-порт

Панель оператора, дисплей 12.1" (1024x768), 2 COM-порта, 1 Ethernet-порт, 1 USB-порт
  • Диагональ экрана 12.1'' 
  • Разрешение экрана 1024 x 768 
  • Последовательные порты COM1: RS-232/RS-485 
    Com3: RS-485 2W 
  • Ethernet 1 x 10/100 BaseTx 
  • Рабочая температура, °C 0 ~ +50 
  • Материал корпуса Пластик 
  • Габаритные размеры, мм 317 x 244 x 46

Дисплей

  • Диагональ экрана

    12.1'' 
  • Тип матрицы

    TFT 
  • Контрастность

    700:1 
  • Яркость экрана

    500 кд/кв.м 
  • Разрешение экрана

    1024 x 768 
  • Тип сенсора

    Резистивный, 4-проводной 
  • Продолжительность работы лампы подсветки, час

    > 50 000 
  • Точность интерпретации нажатий

    ±2% по горизонтали/вертикали 
  • Цветность

    16.2 M 
  • Тип подсветки

    LED 

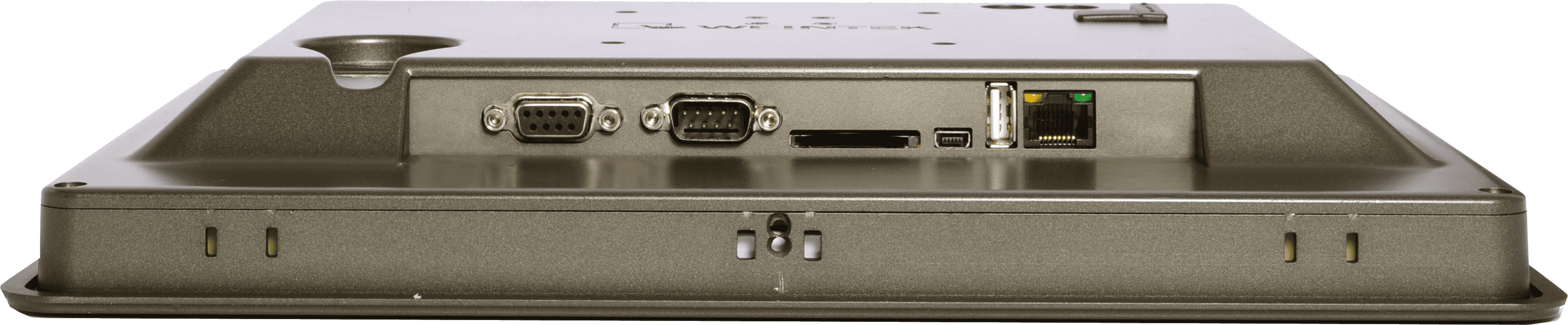

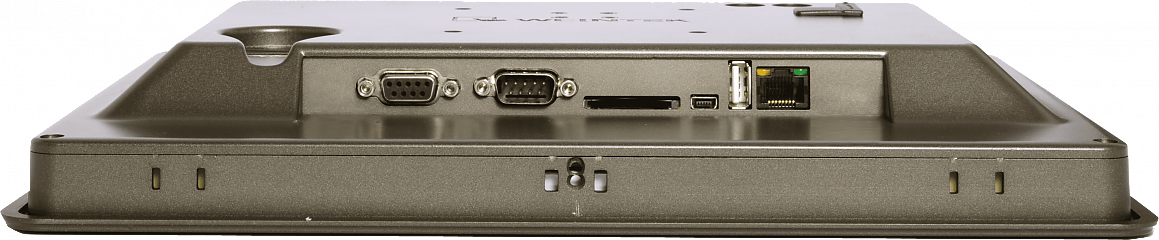

Интерфейсы

  • USB

    1 x USB 2.0 Host 
    1 x USB 2.0 Client 
  • Видеовход

    Отсутствует 
  • Аудиовыход

    Отсутствует 
  • Последовательные порты

    COM1: RS-232/RS-485 
    Com3: RS-485 2W 
  • Ethernet

    1 x 10/100 BaseTx 
  • Слот для SD-карты

    SD/SDHC 
  • Шина CAN

    Отсутствует 
  • Поддержка MPI

    COM1/COM3 RS-485 2W поддерживает MPI 187.5K 

Основные характеристики контроллеров

  • Flash-память

    256 Мб 
  • RAM

    256 Мб 

Требования к электропитанию

  • Рабочее напряжение

    24 ± 20% В пост. 
  • Потребление тока

    800 мА
  • Разъем электропитания

    Клемма 
  • Развязка цепи питания

    Есть 
  • Сопротивление изоляции

    Не менее 50 МОм @ 500 В (пост.) 
  • Напряжение изоляции

    500 В пер. (1 мин.) 

Условия эксплуатации

  • Рабочая температура, °C

    0 ~ +50 
  • Температура хранения, °C

    -20 ~ +60 
  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Защита лицевой панели

    UL Type 4X (внутри помещения) / NEMA4 / IP66 
  • Защита от вибраций

    10 ~ 25 Гц (X, Y, Z, 2G 30 минут) 

Системные характеристики

  • Операционная система

    Проприетарная Linux-based OS 
  • Процессор

    32-битный RISC Cortex-A8 1 ГГц 
  • Среда разработки проектов

    EasyBuilder Pro 
  • Удаленный доступ

    VNC Client 
    VNC Server 
  • Часы реального времени

    Есть 

Конструктивные свойства

  • Материал корпуса

    Пластик 
  • Размер монтажного отверстия, мм

    305 x 231

Размеры и вес

  • Габаритные размеры, мм

    317 x 244 x 46
  • Вес нетто, кг

    2.1

Монтаж

  • Монтаж

    VESA 75 
    Панельный 

Наличие международных сертификатов

  • Сертификаты

    CE, UL, RoHS 

Гарантийный срок

  • Гарантийный срок

    1 год 

Комплект поставки

  • Комплект поставки

    Устройство 
    разъем питания 
    монтажный комплект 
    Инструкция по установке 
    Предохранитель 

Документация


Datasheet (англ.):

Скачать

Инструкция по установке (англ.):

Скачать

Скачать бесплатно EasyBuilder Pro (англ./рус.):

Скачать
