Модуль ET-2224

6155148 ICP DAS 
USD тенге

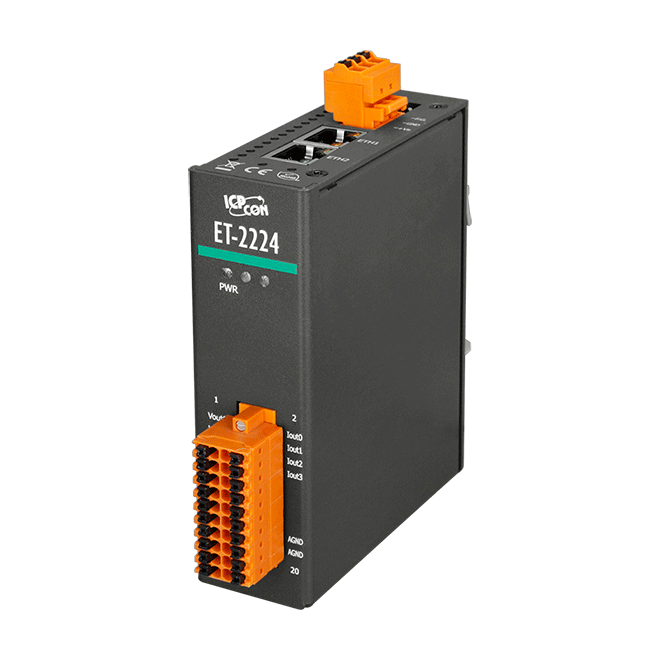

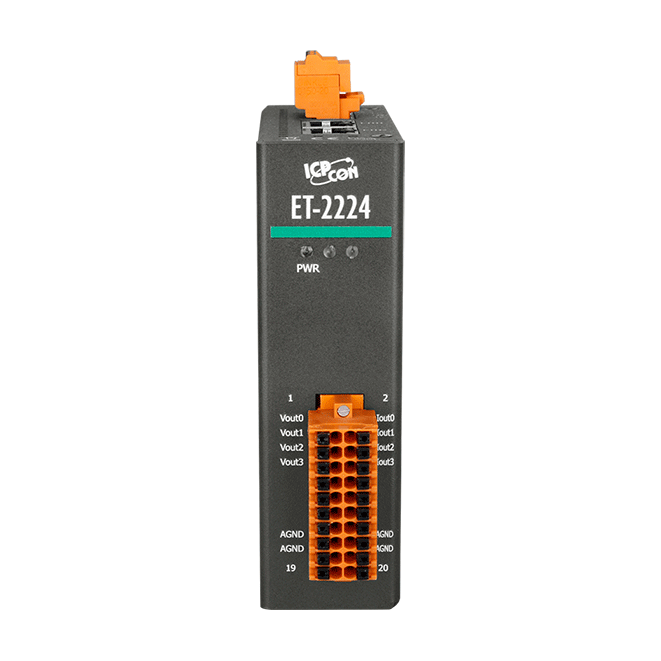

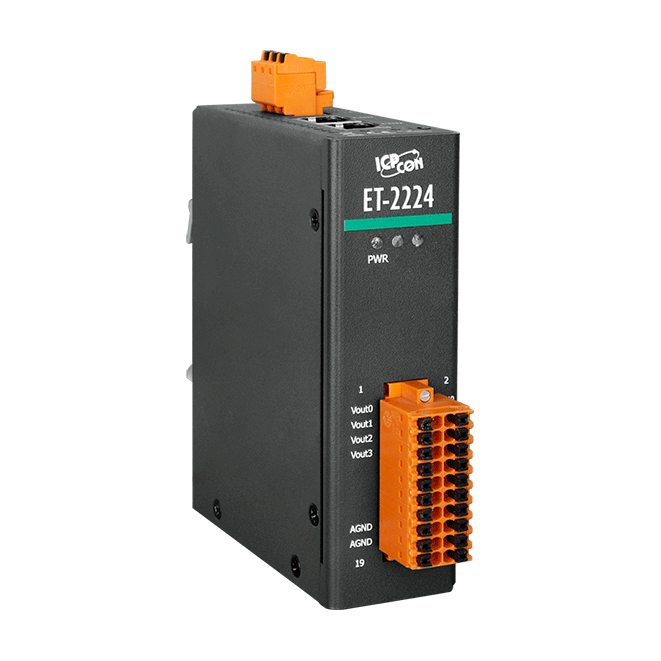

Модуль ET-2224

Ethernet-модуль с 4 каналами аналогового выхода, со встроенным 2-портовым Ethernet-коммутатором

Ethernet-модуль с 4 каналами аналогового выхода, со встроенным 2-портовым Ethernet-коммутатором
  • Тип каналов Аналоговый вывод 
  • Тип интерфейса Ethernet 

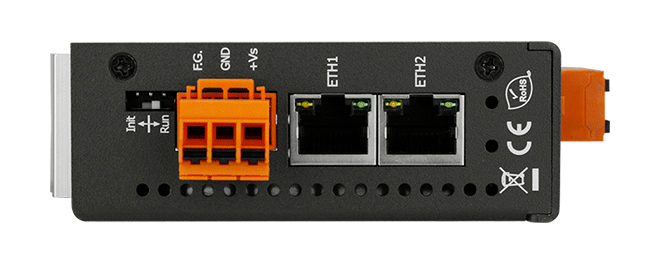

  • Порты Ethernet 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 
  • Диапазон выходных сигналов по напряжению 0 ~ 10 В 
    0 ~ 5 В 
    ±10 В 
    ±5 В 
  • Диапазон выходных сигналов по току 0 ~ 20 мА 
    4 ~ 20 мА 
  • Рабочая температура, °C -25 ~ +75 
  • Материал корпуса Пластик 
  • Габаритные размеры, мм 33 x 126 x 117

Функции безопасности

  • Функции безопасности

    Пароль 
    Фильтр по IP-адресу 

Параметры связи

  • Тип интерфейса

    Ethernet 
  • Порты Ethernet

    2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 
  • Протоколы Ethernet

    Modbus TCP 
    Modbus UDP 
  • Магнитная изоляция Ethernet-портов

    1,5 кВ 

Аналоговый вывод

  • Диапазон выходных сигналов по напряжению

    0 ~ 10 В 
    ±5 В 
    0 ~ 5 В 
    ±10 В 
  • Диапазон выходных сигналов по току

    0 ~ 20 мА 
    4 ~ 20 мА 
  • Точность ЦАП

    ±0.1% от полного диапазона 
  • Время установки значения ЦАП

    1 мс на канал 
  • Сопротивление нагрузки

    500 Ом 
  • Нагрузочная способность выхода по напряжению

    10 В при 10 мА 
  • Индивидуальная настройка каналов

    Есть 
  • Установка безопасного значения

    Есть, настраивается программно 
  • Обнаружение обрыва кабеля

    Есть, +4 ~ +20 мА 
  • Установка значения при подаче питания

    Есть, настраивается программно 
  • Изоляция каналов

    3000 В пост. 
  • Защита от короткого замыкания

    Есть 

Светодиодные индикаторы

  • Системные индикаторы

    Есть 
  • Индикаторы Ethernet-портов

    Есть 

Требования к электропитанию

  • Рабочее напряжение

    10 ~48 В пост. 
  • Потребление тока

    5 Вт
  • Защита от неверной полярности

    Есть 
  • Питание через терминальную клемму

    Есть, 10 ~ 48 В пост.тока 

Условия эксплуатации

  • Рабочая температура, °C

    -25 ~ +75 
  • Температура хранения, °C

    -40 ~ +80 
  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Напряжение изоляции, В

    Ethernet: 1500 В пост.тока, I/O: 3000 В пост.тока 
  • Защита ESD (IEC 61000-4-2)

    ±4 кВ для каждого канала 
    ±8 кВ для случайной точки 
  • Защита EFT (IEC 61000-4-4)

    ±4 кВ для линии питания 
  • Защита от перенапряжения

    ±2 кВ для линии питания 

Системные характеристики

  • Процессор

    32-битный ARM 
  • Сторожевой таймер

    Есть 

Программное обеспечение

  • Web-интерфейс

    Есть 
  • Встроенный web-сервер

    Есть 
  • Возможность парного соединения

    Есть 

Конструктивные свойства

  • Материал корпуса

    Пластик 

Размеры и вес

  • Габаритные размеры, мм

    33 x 126 x 117

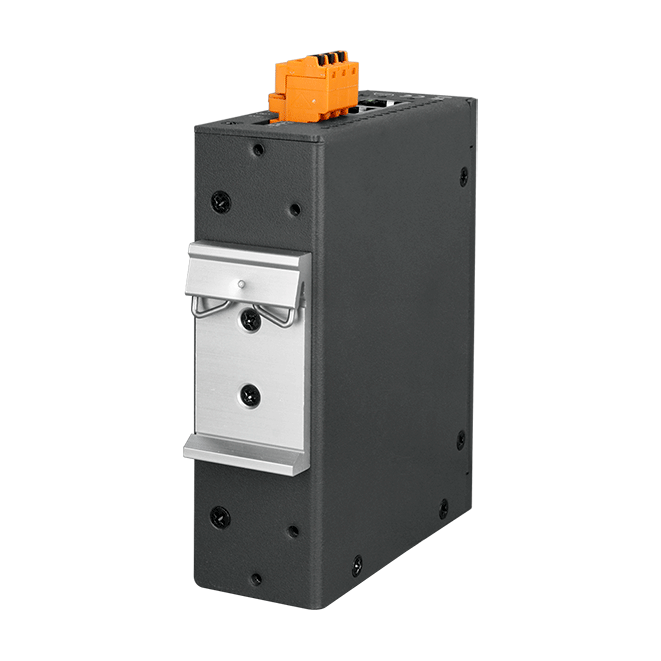

Монтаж

  • Монтаж

    На DIN-рейку 
    Настенный (опционально) 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 

Программное обеспечение

eSearch Utility: (4 Мб)

Скачать

Документация

Datasheet (англ.): (0.33 Мб)

Скачать

Быстрый старт (англ.): (0.28 Мб)

Скачать

Руководство пользователя (англ.): (8 Мб)

Скачать
