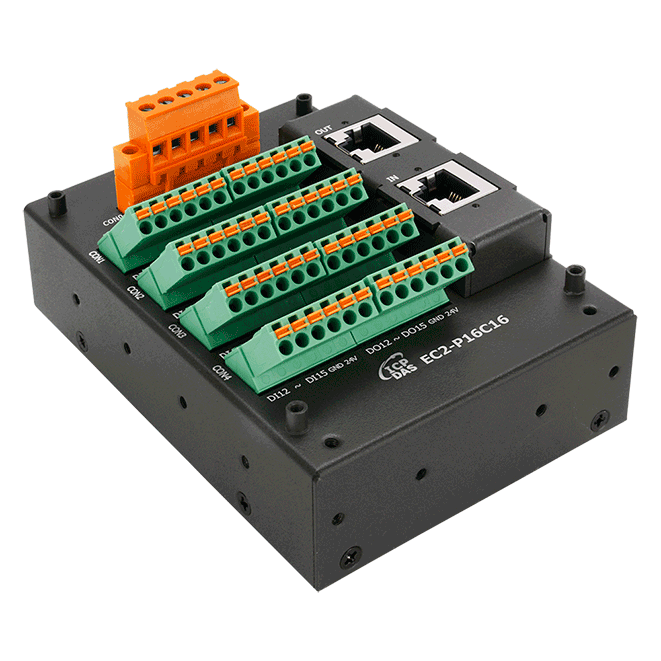

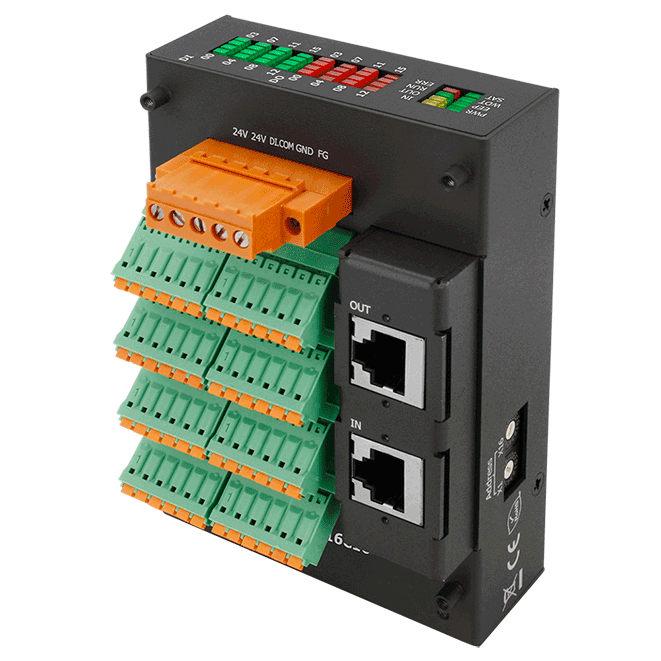

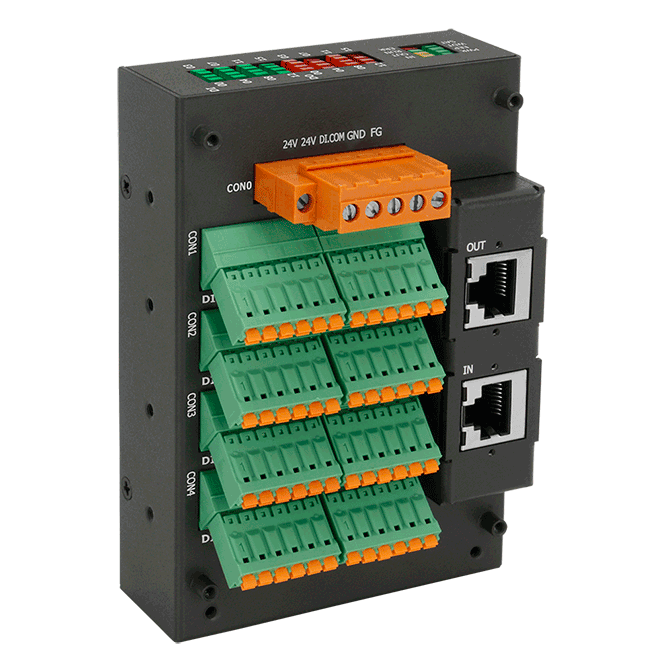

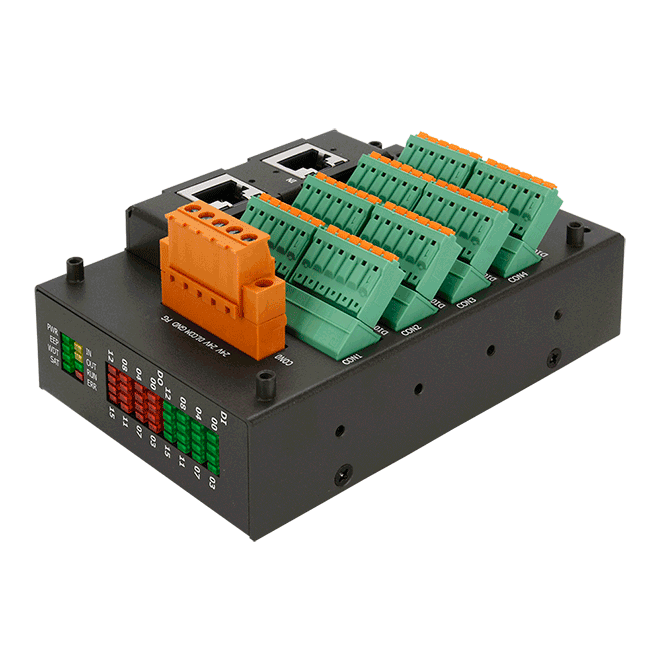

Модуль EC2-P16C16

Параметры связи

• Порты Ethernet

  2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

• Протоколы Ethernet

  EtherCAT 

• Расстояние между станциями

  Макс. 100 м (100BASE-TX) 

Интерфейс EtherCAT

• Модуль ввода-вывода EtherCAT

  Да 

Дискретный ввод

• Количество каналов дискретного ввода

  16 

• Тип каналов дискретного ввода

  Сухой контакт (Source), Влажный контакт (Sink/Source) 

• Напряжение лог. 1

  Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +24 В пост. 

• Напряжение лог. 0

  Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 

• Напряжение изоляции, В

  3750 

Дискретный вывод

• Количество каналов дискретного вывода

  16 

• Тип каналов дискретного вывода

  Открытый коллектор, Sink 

• Максимальная нагрузка на канал

  150 мА при 25 ℃, 100 мА при 60 ℃ 

• Напряжение изоляции, В

  3000 

• Напряжение нагрузки

  40 В пост. макс. 

Светодиодные индикаторы

• Светодиодные индикаторы

  Состояние ввода/вывода

Требования к электропитанию

• Рабочее напряжение

  24 В пост. 

• Потребление тока

  3 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP40 

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 

• Защита EFT (IEC 61000-4-4)

  ±1 кВ для линии питания и канала связи 

• Защита от выброса напряжения (IEC 61000-4-5)

  1 кВ Class A 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  83 x 122 x 65

Монтаж

• Монтаж

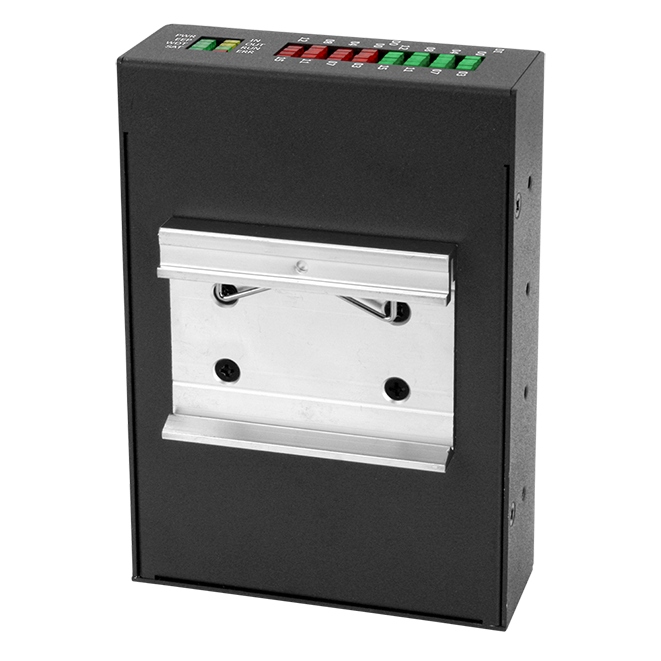

  На DIN-рейку 
  настенный 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя
