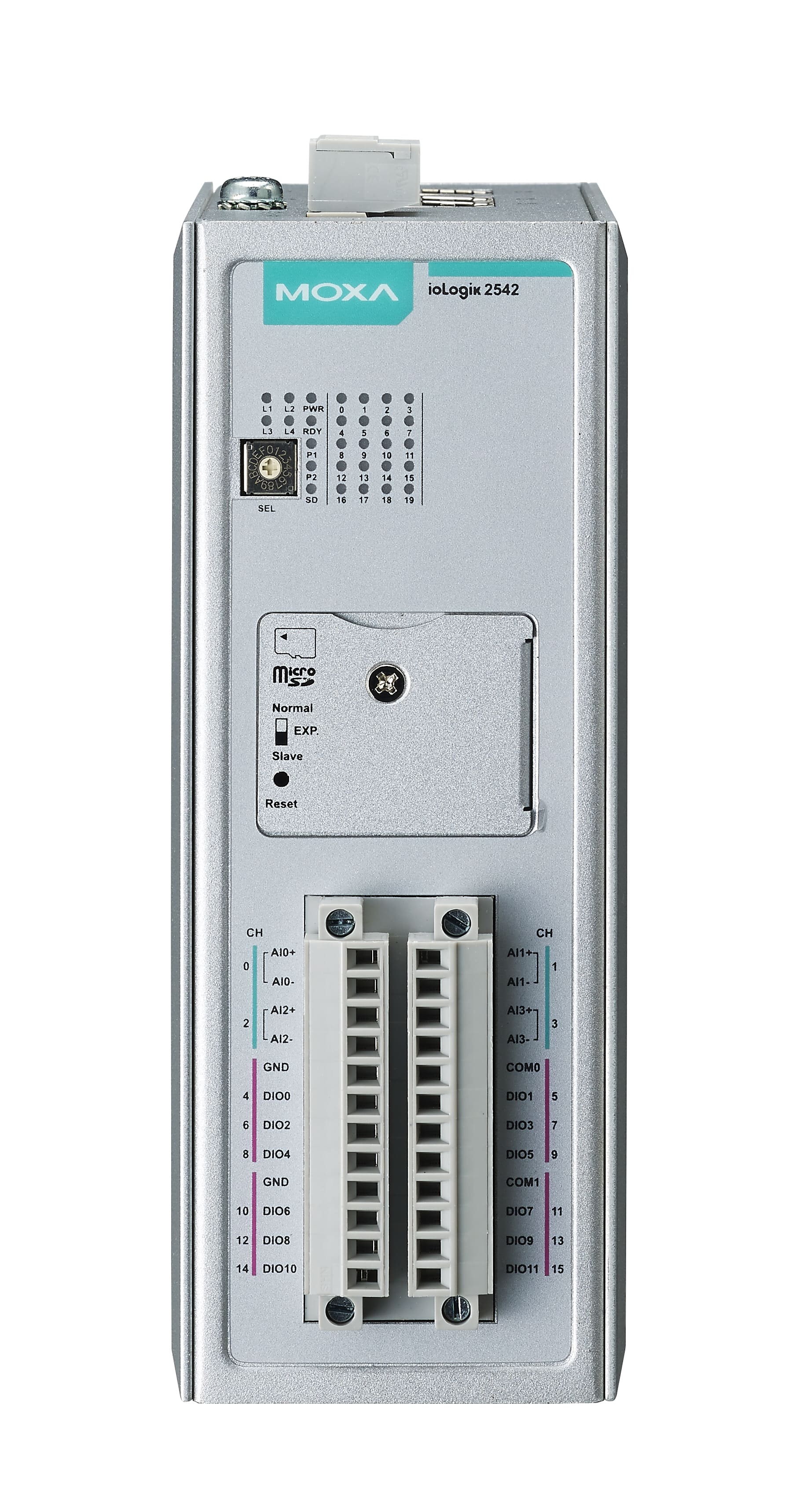

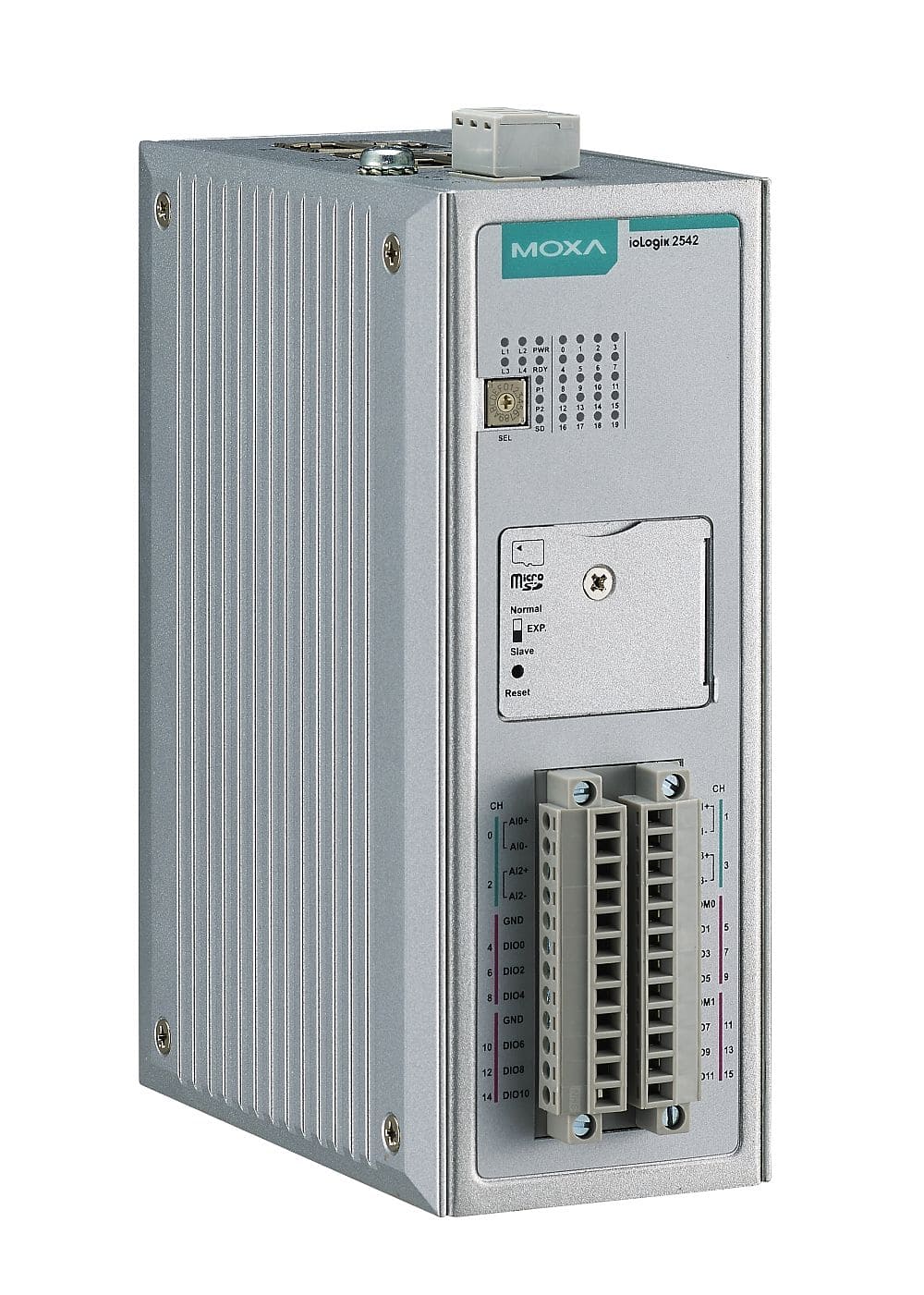

Модуль ioLogik 2542-T

6101495 MOXA 
1 356.42 USD
607 879.62 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК
Модуль ioLogik 2542-T

Ethernet-модуль удаленного ввода-вывода с функцией Click&Go Plus, 4 AI, 12 DI/O, с расширенным диапазоном температур

Ethernet-модуль удаленного ввода-вывода с функцией Click&Go Plus, 4 AI, 12 DI/O, с расширенным диапазоном температур
  • Тип интерфейса Ethernet 
  • Порты Ethernet 4 x 10/100 Мбит/с (разъем RJ45), один Ethernet-порт можно использовать для расширения каналов ввода/вывода – последовательного подключения до 8 ус 
  • Диапазон входных сигналов по току 0 ~ 20 мА 
    4 ~ 20 мА 
    С определением обрыва линии 
  • Рабочая температура, °C -40 ~ +75 

Параметры связи

  • Тип интерфейса

    Ethernet 
  • Порты Ethernet

    4 x 10/100 Мбит/с (разъем RJ45), один Ethernet-порт можно использовать для расширения каналов ввода/вывода – последовательного подключения до 8 ус 
  • Протоколы Ethernet

    Modbus TCP 
    HTTP 
    Bootp 
    Modbus UDP 
    TCP/IP 
    DHCP 
    SNTP 
    SNMP 
    CGI 
    SMTP 
  • Магнитная изоляция Ethernet-портов

    1,5 кВ 

Основные характеристики контроллеров

  • Тип карты памяти

    microSD™ (SDHC) 
  • Объем карты памяти

    32 Гб 

Параметры последовательной связи

  • Интерфейс

    2 порта RS-232/422/485 (разъем RJ45) 
  • Бит данных

    5, 6, 7, 8 
  • Четность

    нет, чет, нечет 
  • Стоповые биты

    1, 1.5, 2 
  • Протоколы последовательной связи

    Modbus RTU (мастер) 
    Режим последовательного тоннеля (клиент/сервер) 
  • Скорость передачи данных, бит/с

    1200 ~ 115200 

Аналоговый ввод

  • Тип каналов аналогового ввода

    Дифференциальные 
  • Точность АЦП

    ±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) 
  • Частота дискретизации

    0,400 кГц 
  • Диапазон входных сигналов по току

    0 ~ 20 мА 
    4 ~ 20 мА 
    С определением обрыва линии 
  • Входное сопротивление

    >1 МОм 
  • Встроенный резистор для измерения тока

    120 Ом 

Дискретный ввод/вывод

  • Количество каналов дискретного ввода/вывода

    12 

Дискретный ввод

  • Тип каналов дискретного ввода

    Влажный контакт (NPN или PNP), сухой контакт 
  • Режим работы

    Дискретный вход или счетчик 
  • Сухой контакт

    Логическая '1': открыт 
    Логический '0': замкнут на землю 
  • Влажный контакт

    Логическая '1': 10~30 В постоянного тока 
    Логический '0': 0~3 В постоянного тока 

Дискретный вывод

  • Режим работы

    Дискретный выход или генератор импульсов 
  • Защита от перегрева

    175°С 
  • Защита от перенапряжения

    45 В пост. 
  • Защита по току

    1.5 А на канал при 25°C 

Управление устройством

  • Кнопка Reset

    Есть 

Требования к электропитанию

  • Рабочее напряжение

    9 ~ 48 В пост. 
  • Потребление тока

    281 мА при 24 В, 589 мА при 12 В, 144 мА при 48 В
  • Разъем электропитания

    Клемма 

Условия эксплуатации

  • Рабочая температура, °C

    -40 ~ +75 
  • Температура хранения, °C

    -40 ~ +85 
  • Рабочая влажность, %

    5 ~ 95 
  • Рабочая высота над уровнем моря

    до 2000 м 

Монтаж

  • Монтаж

    На DIN-рейку 
    настольный 
    настенный 

Наличие международных сертификатов

  • Безопасность

    UL508 
  • Электромагнитная совместимость (EMI)

    FCC Part 15 Subpart B Class A 
  • Электромагнитная совместимость (EMS)

    IEC 61000-4-3 RS 
    IEC 61000-4-5 Surge 
    IEC 61000-4-6 CS 
    IEC 61000-4-8 
    IEC 61000-4-2 (ESD) 
    IEC 61000-4-4 (EFT) 
  • Электромагнитная совместимость (EMC)

    EN 61000-6-2 
    EN 61000-6-4 
  • Удары

    IEC 60068-2-27 
  • Вибрации

    IEC 60068-2-6 
  • Среднее время наработки на отказ (MTBF), часов

    375439

Гарантийный срок

  • Гарантийный срок

    5 лет 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 
    Консольный кабель RJ45-на-DB9 

Страница товара на англоязычном сайте

Программное обеспечение

Firmware для серии ioLogik 2500 (Ethernet) (версия 4.1 от 15.12.2023):  (3 Мб)

Скачать


MIB-файл для серии ioLogik 2500 (версия 1.2.0 от 16.01.2019):  (0,3 Мб)

Скачать



Утилита MX-AOPC UA Server (версия 2.2 от 28.11.2022):  (113 Мб)

Скачать
  • Список изменений: скачать (0,1 Мб)
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022


Утилита MX-AOPC UA Logger (версия 2.2 от 28.11.2022):  (92 Мб)

Скачать
  • Список изменений: скачать (0,1 Мб)
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022


Утилита IOxrpess Configuration Utility (версия 2.9 от 20.11.2023): (16 Мб)

Скачать
  • Список изменений: скачать (0,1 Мб)
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022


Утилита CellularDataAccess (версия 1.2 от 10.09.2016):  (3 Мб)

Скачать
  • Windows 7 x64
  • Windows 7 x86
  • Windows XP x86

Библиотека MXIO ioLogik 2500 для Linux (версия 3.0 от 09.09.2016):  (0,8 Мб)

Скачать

Библиотека MXIO ioLogik 2500 для Windows (версия 3.0 от 09.09.2016):  (2 Мб)

Скачать


Документация

Datasheet (англ.):  (2 Мб)

Скачать

Схемы подключения конечного оборудования к каналам ввода/вывода модулей ioLogik (рус.):  (0,7 Мб)

Скачать

Руководство по аппаратной части (англ.):  (1 Мб)

Скачать

Руководство пользователя (англ.):  (7 Мб)

Скачать

Руководство пользователя MX-AOPC UA Server (англ.):  (5 Мб)

Скачать

Руководство пользователя Click-n-Go_Plus (англ.):  (0,6 Мб)

Скачать

Руководство пользователя MX-AOPC UA Server (англ.):  (5 Мб)

Скачать

Руководство пользователя MX-AOPC UA Logger (англ.):  (7 Мб)

Скачать

Чертеж для AutoCAD 2D (dwg): (0,2 Мб)

Скачать

3D-модель (stp): (3 Мб)

Скачать
