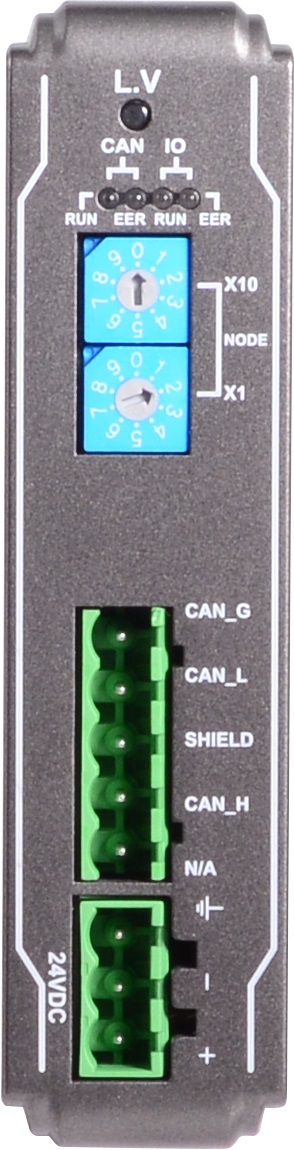

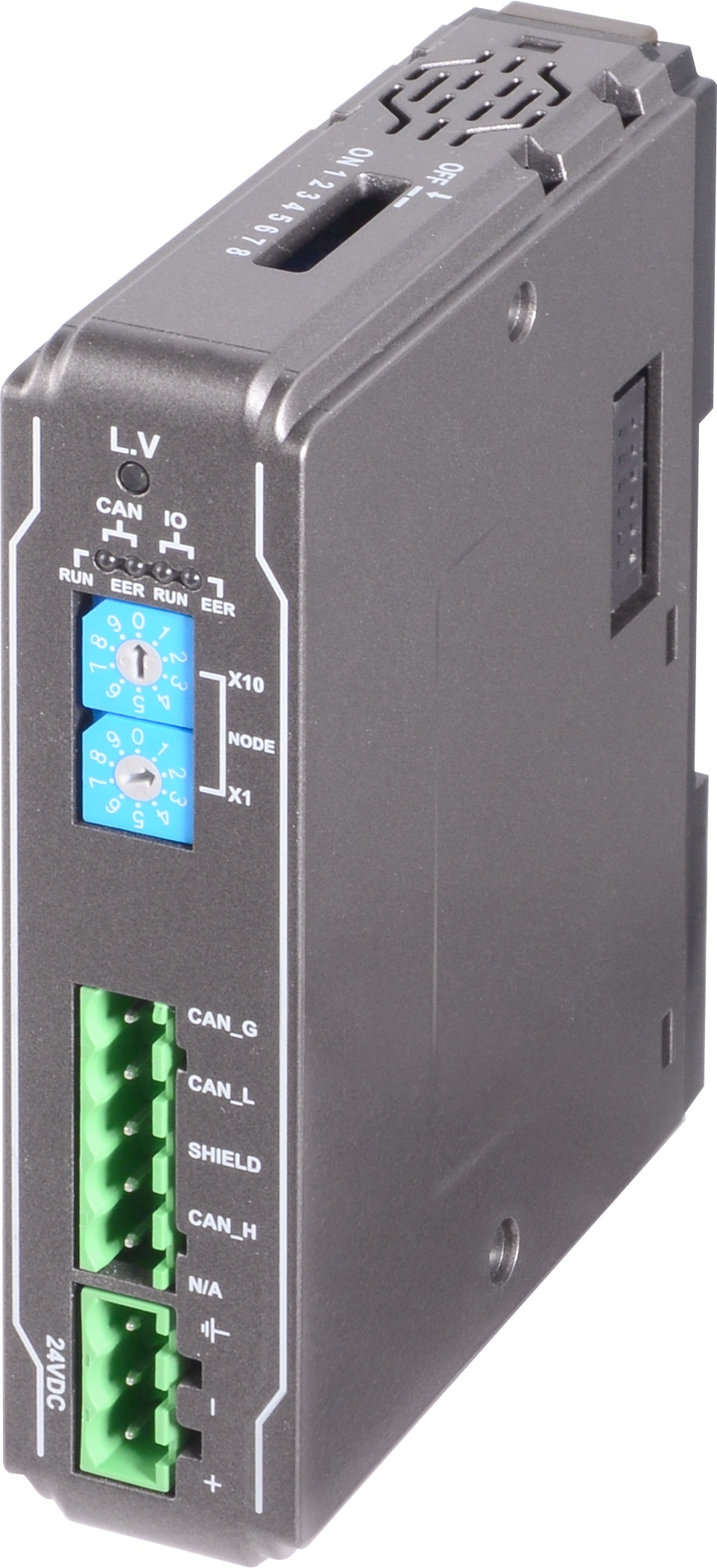

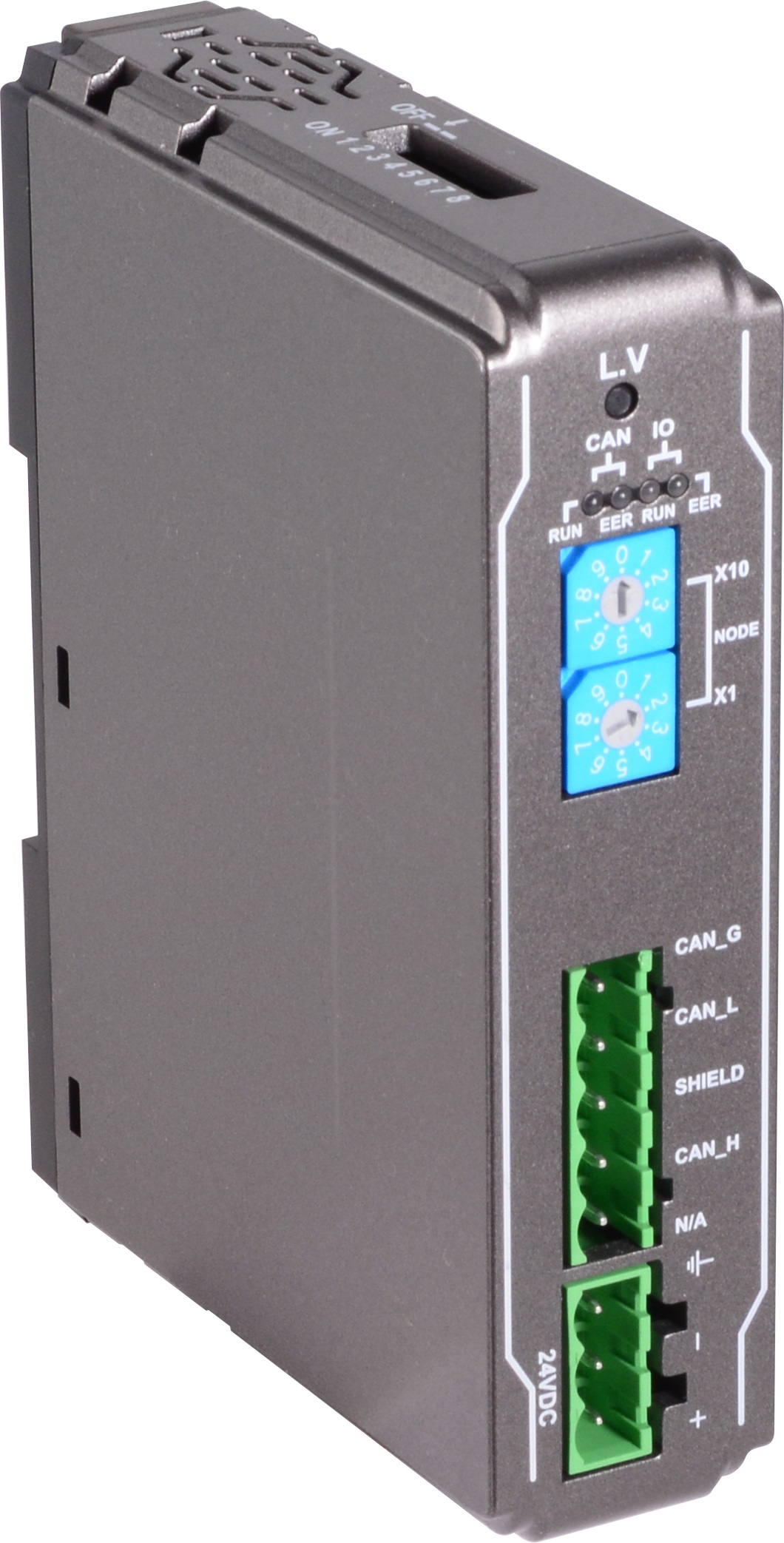

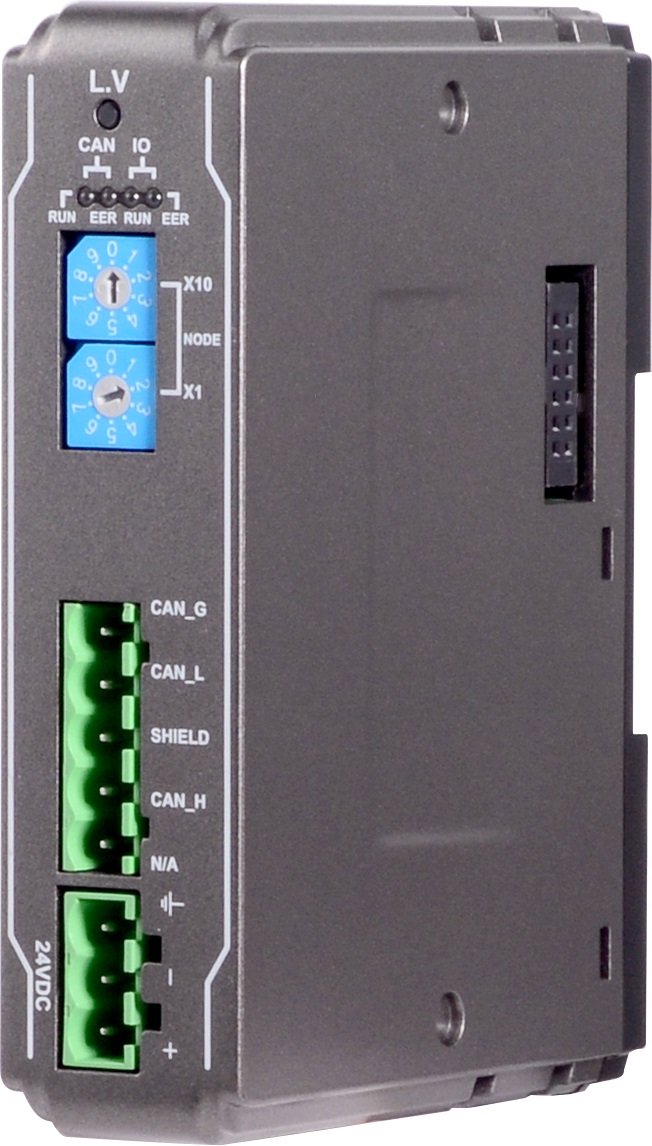

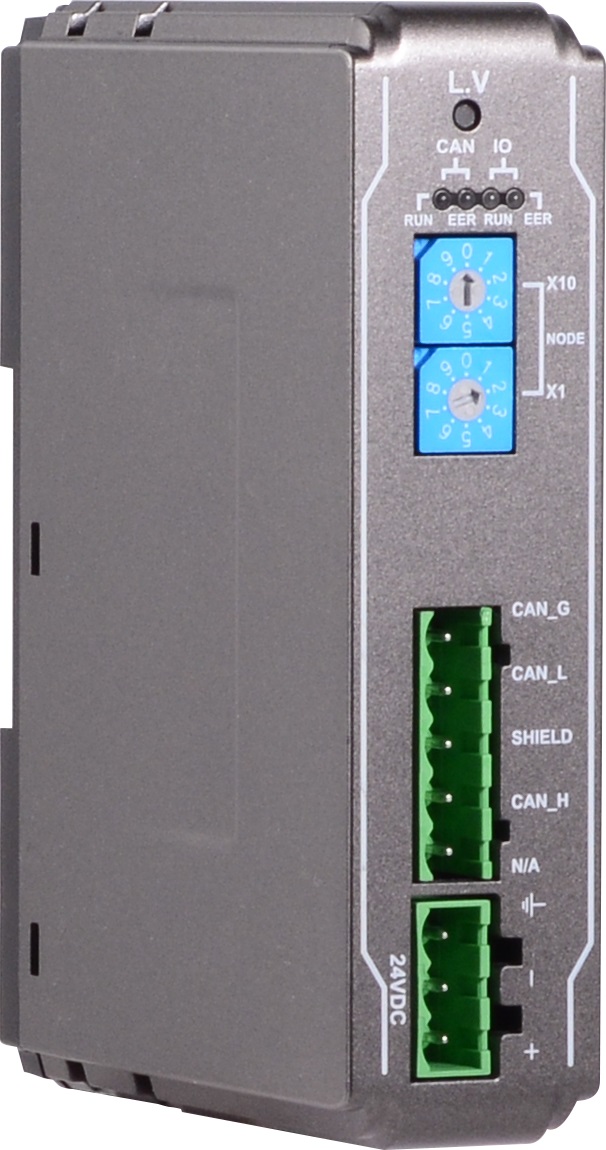

Модуль iR-COP

Интерфейс CAN

• Протоколы

  CANopen 

• Передаваемые сигналы

  CAN_H 
  CAN_L 
  CAN_GND 
  CAN_SHLD 

• Скорость передачи данных

  до 1 Мбита/сек 

• Разъем порта CAN

  5-контактная клемма 

• Количество доступных SDO

  1 стандартный SDO 

• Режим обмена данными

  Синхронный, по событию, по таймеру, опрос

• Количество PDO (CANopen)

  8 PDO приема/ 8 PDO передачи 

• ID соединения

  1 ~ 99 

Основные характеристики модулей ввода/вывода

• Тип модуля

  Коммуникационный модуль 

Параметры модулей расширения

• Дискретные точки ввода

  Максимум 256 

• Дискретные точки вывода

  Максимум 128 

• Аналоговые точки ввода

  Максимум 64 

• Аналоговые точки вывода

  Максимум 64 

Светодиодные индикаторы

• Светодиодные индикаторы

  Индикаторы питания, состояния системы, индикаторы связи CAN

Требования к электропитанию

• Рабочее напряжение

  20.4 ~ 28.8 В пост. 

• Потребление тока

  170 мА@5 В пост.

• Предохранитель

  ≤ 1.6 А, самовостанавливающийся 

• Ток (внутренняя шина)

  Макс. 2А@5 В пост. 

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +55 

• Температура хранения, °C

  -20 ~ +75 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Защита

• Защита от пыли и влаги

  IP20 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  27 x 109 x 81

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Электромагнитная совместимость (EMC)

  EN 61000-6-2 
  EN 61000-6-4 
  EN 55024 
  EN 55032 Class A 

• Вибрации

  IEC 60068-2-6 
  EN 60068-2-27 

• Сертификаты

  CE, UL, RoHS 

Комплект поставки

• Комплект поставки

  Устройство 
  клеммный блок для подключения питания 
  Инструкция по установке 
  Клипсы 2 шт. 
  Клеммная колодка
