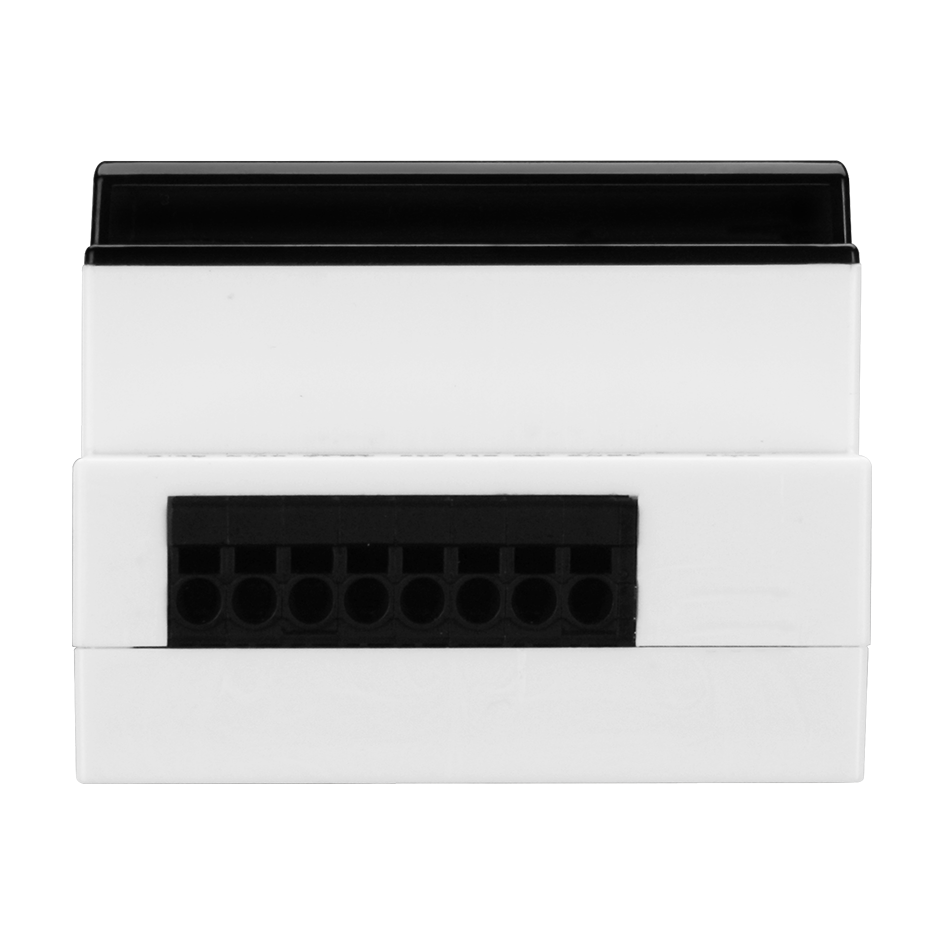

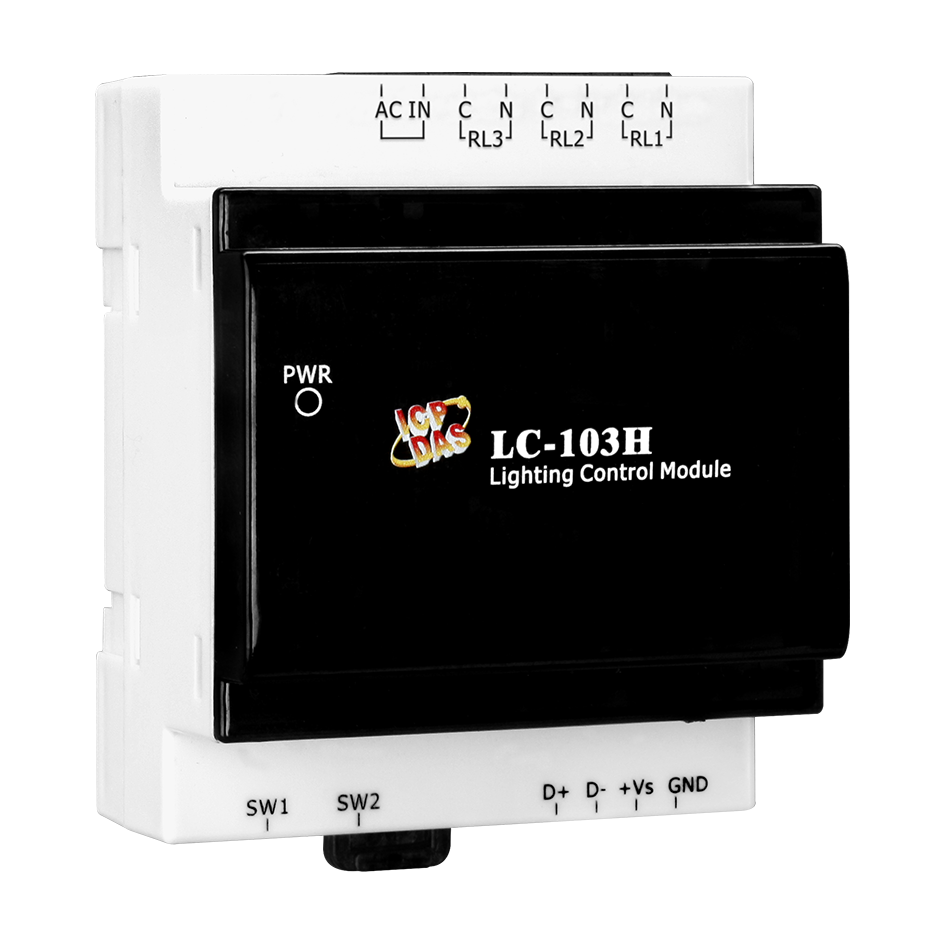

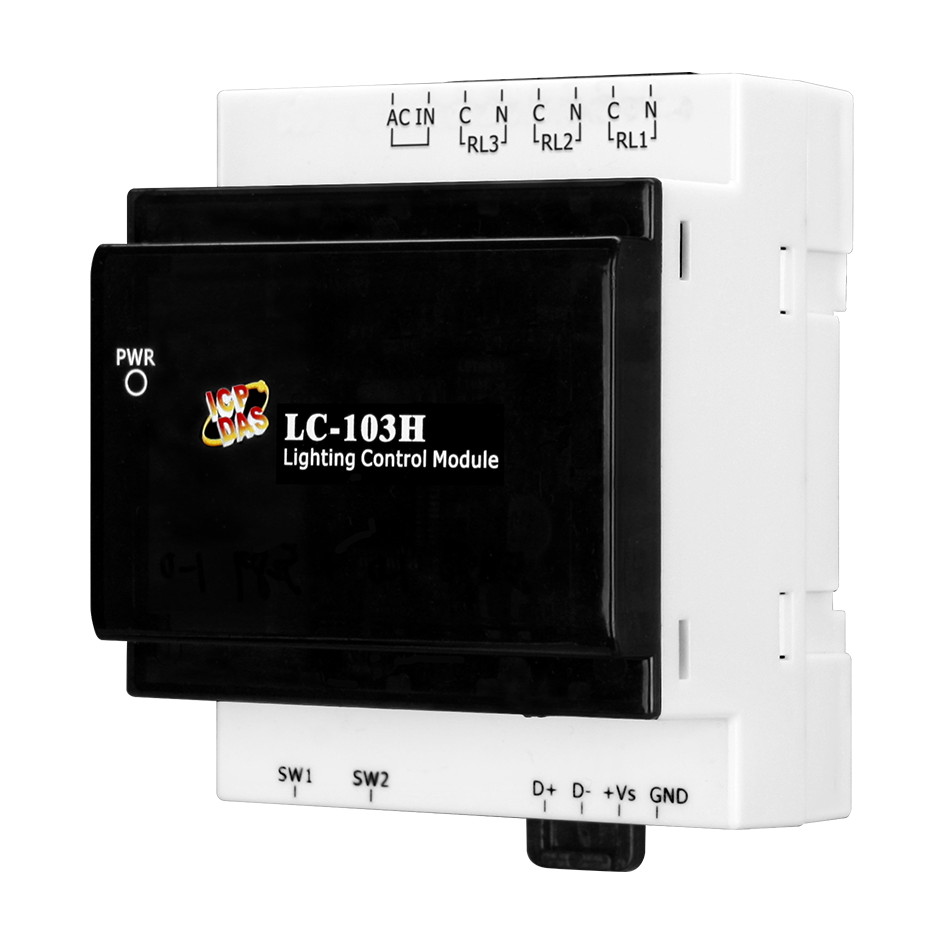

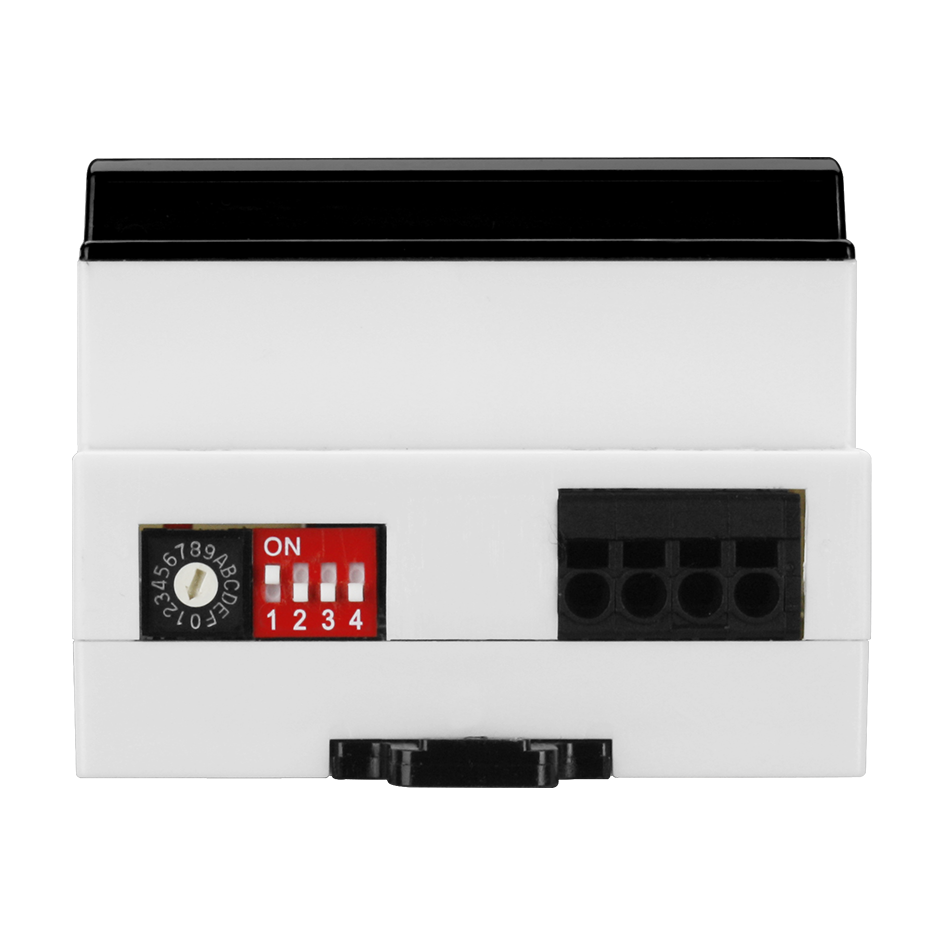

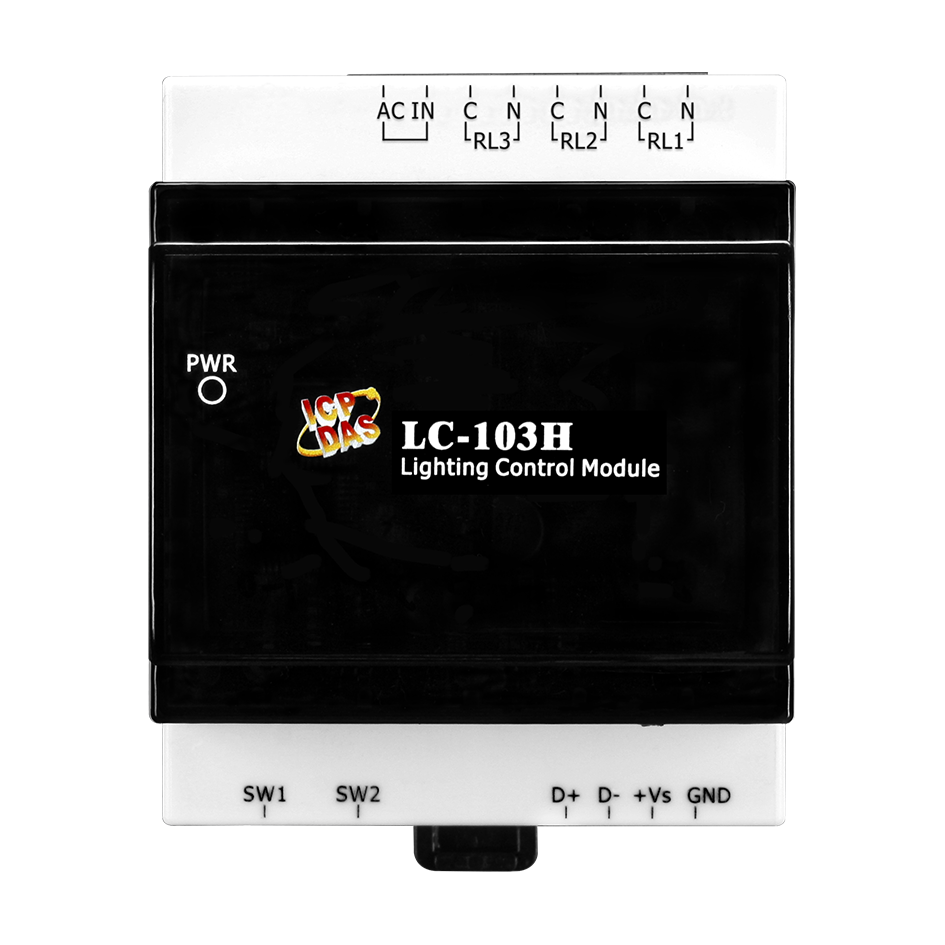

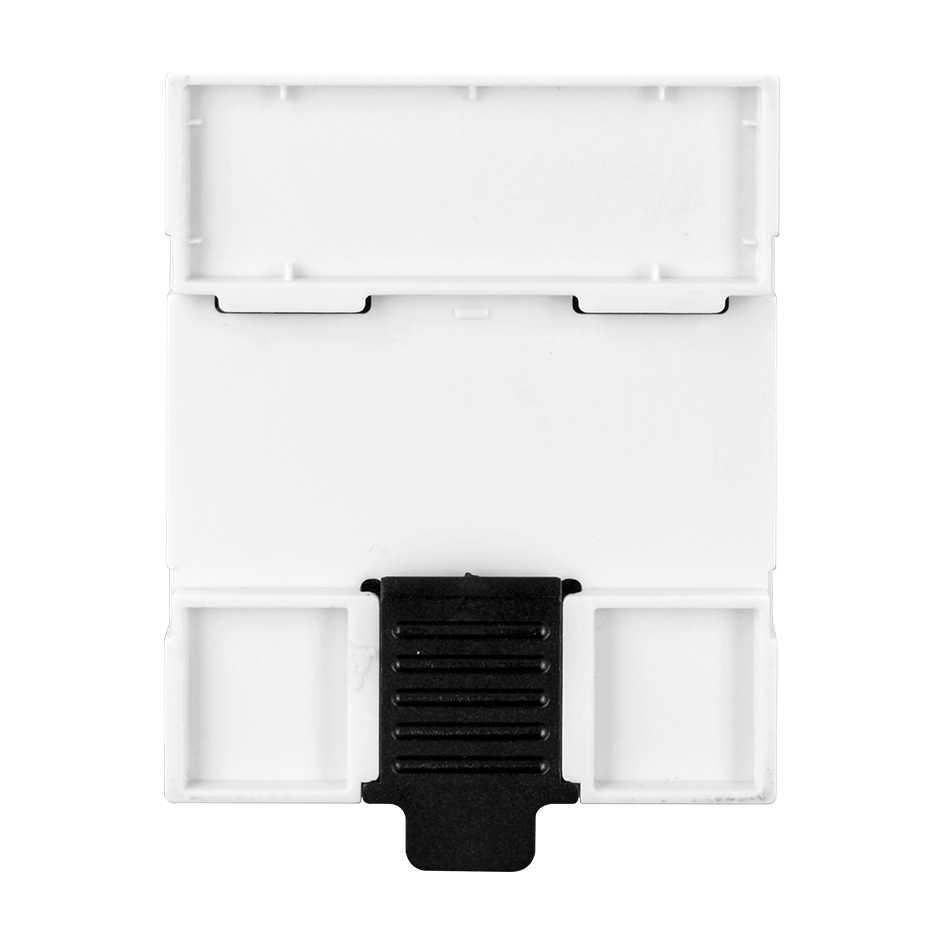

Модуль LC-103H CR

Модуль управления освещением с 1 каналом дискретного ввода и 3 каналами релейного вывода 16 A

Модуль управления освещением с 1 каналом дискретного ввода и 3 каналами релейного вывода 16 A
  • Тип каналов Дискретный ввод 
    Релейный вывод 
  • Количество каналов дискретного ввода 1 
  • Количество каналов релейного вывода 3 
  • Интерфейс управления Локальное и удаленное управление состоянием реле (Вкл/Выкл) 
  • Рабочая температура, °C -25 ~ +75 
  • Габаритные размеры, мм 52 x 98 x 27

Параметры последовательной связи

  • Интерфейс

    RS-485 
  • Разъем последовательного порта

    RJ-11 (6P4C или 6P6C) 
  • Протоколы последовательной связи

    Modbus RTU 
    DCON 
  • Скорость передачи данных, бит/с

    9600 
  • Формат данных

    (N, 8, 1) 

Дискретный ввод

  • Тип каналов дискретного ввода

    90 ~ 240 В перем.тока 
  • Входное сопротивление

    68 кОм, 1 Вт 
  • Напряжение в открытом состоянии

    85 В перем.тока 
  • Напряжение в закрытом состоянии

    60 В перем.тока 

Релейный вывод

  • Количество каналов релейного вывода

    3 
  • Тип каналов релейного вывода

    Силовое реле, Form A (SPST N.O.) 
  • Нагрузочная способность реле

    16 А 
  • Рабочее напряжение

    250 В перем. или 30 В пост. 
  • Время переключения реле

    10 мс макс. 
  • Время восстановления

    5 мс макс. 
  • Механическая износостойкость

    5000000 переключений 
  • Электрическая износостойкость

    120 000 переключений 
  • Установка безопасного значения

    Нет 
  • Установка значения при подаче питания

    Нет 
  • Количество подключаемых источников света

    Накаливания: 8 * 40 Вт/ 220 В пер. 
    Светодиодные: 10 * 40 Вт/ 220 В пер. 

Светодиодные индикаторы

  • Системные индикаторы

    1 индикатор питания 

Управление устройством

  • Интерфейс управления

    Локальное и удаленное управление состоянием реле (Вкл/Выкл) 

Требования к электропитанию

  • Рабочее напряжение

    10 ~ 30 В пост.тока 
  • Потребление тока

    0.5 Вт макс.
  • Разъем электропитания

    RJ-11 

Условия эксплуатации

  • Рабочая температура, °C

    -25 ~ +75 
  • Температура хранения, °C

    -30 ~ +75 
  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Защита ESD (IEC 61000-4-2)

    ±2 кВ для каждого канала 
    ±4 кВ для случайной точки 
  • Защита EFT (IEC 61000-4-4)

    ±2 кВ для линии питания 
  • Изоляция каналов внутренней логики

    5000 Vrms 

Системные характеристики

  • Сторожевой таймер

    1 ~ 31 

Размеры и вес

  • Габаритные размеры, мм

    52 x 98 x 27

Монтаж

  • Монтаж

    настенный 

Документация

Datasheet (англ.):  (0.4 Мб)

Скачать

Быстрый старт (англ.): (0.6 Мб)

Скачать

Руководство пользователя (англ.):  (1.43 Мб)

Скачать
