Модуль LC-131 CR

Снят с производства
  • Замена от производителя tM-PD3R3 CR
6084420 ICP DAS 

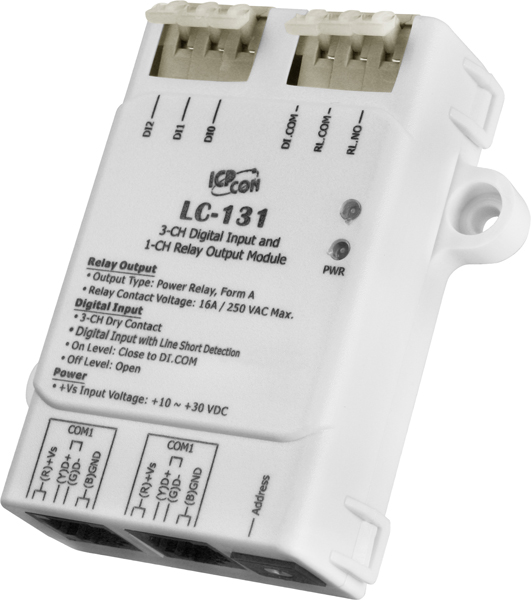

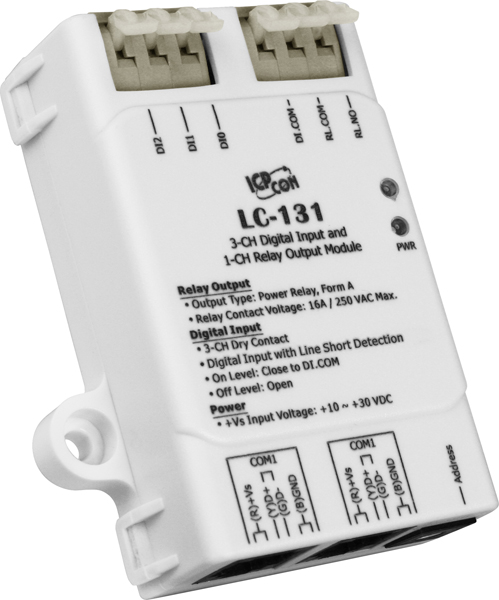

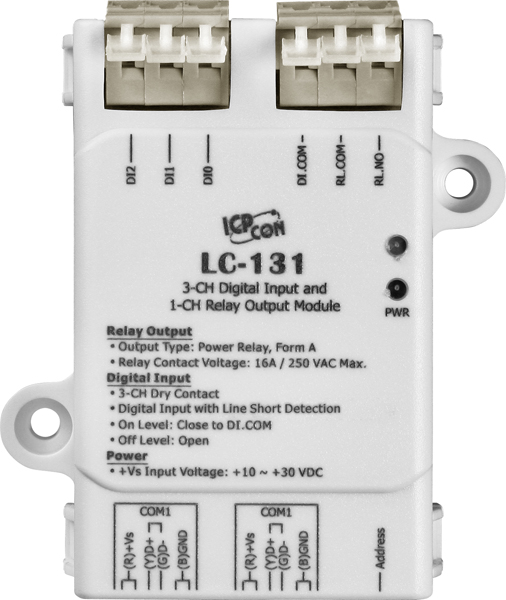

Модуль LC-131 CR

Модуль управления освещением с 3 каналами дискретного ввода и 1 каналом релейного вывода

Модуль управления освещением с 3 каналами дискретного ввода и 1 каналом релейного вывода
  • Тип каналов Дискретный ввод 
    Релейный вывод 
  • Количество каналов дискретного ввода 3 
  • Количество каналов релейного вывода 1 
  • Рабочая температура, °C -25 ~ +75 
  • Габаритные размеры, мм 52 x 98 x 27

Параметры последовательной связи

  • Интерфейс

    RS-485 
  • Разъем последовательного порта

    RJ-11 (6P4C или 6P6C) 
  • Протоколы последовательной связи

    Modbus RTU 
    DCON 
  • Скорость передачи данных, бит/с

    1200 ~ 115200 
  • Формат данных

    (N, 8, 1) 

Дискретный ввод

  • Тип каналов дискретного ввода

    Сухой контакт 
  • Защита от короткого замыкания

    Есть, требуется внешний терминальный резистор 1 кОм 
  • Напряжение в открытом состоянии

    Замкнут на GND 
  • Напряжение в закрытом состоянии

    Открытый 

Счетчик

  • Максимальное разрешение счетчика

    16 бит 
  • Максимальная частота входного сигнала

    100 Гц 
  • Минимальная ширина импульса

    5 мс 

Релейный вывод

  • Количество каналов релейного вывода

    1 
  • Тип каналов релейного вывода

    Силовое реле, Form A (SPST N.O.) 
  • Нагрузочная способность реле

    16 А (резистивная нагрузка) 
  • Рабочее напряжение

    250 В перем. или 30 В пост. 
  • Время переключения реле

    15 мс макс. 
  • Время восстановления

    5 мс макс. 
  • Механическая износостойкость

    100000 переключений 
  • Электрическая износостойкость

    50000 переключений 
  • Установка безопасного значения

    Есть, настраивается программно 
  • Установка значения при подаче питания

    Есть, настраивается программно 

Светодиодные индикаторы

  • Системные индикаторы

    1 индикатор питания 

Требования к электропитанию

  • Потребление тока

    0.8 Вт макс.
  • Питание через терминальную клемму

    Есть, 10 ~ 30 В пост.тока 

Условия эксплуатации

  • Рабочая температура, °C

    -25 ~ +75 
  • Температура хранения, °C

    -30 ~ +80 
  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Защита ESD (IEC 61000-4-2)

    ±8 кВ для случайной точки 
    ±4 кВ для каждого канала 
  • Защита EFT (IEC 61000-4-4)

    ±4 кВ для линии питания 

Системные характеристики

  • Сторожевой таймер

    96 ~ 127 

Размеры и вес

  • Габаритные размеры, мм

    52 x 98 x 27

Монтаж

  • Монтаж

    настенный 

Документация

Datasheet (англ.): (0.4 Мб) Быстрый старт (англ.): скачать (0.2 Мб) Руководство пользователя (англ.): скачать (0.2 Мб)
