Модуль SC-4104-W1 CR

Снят с производства
6101757 ICP DAS 

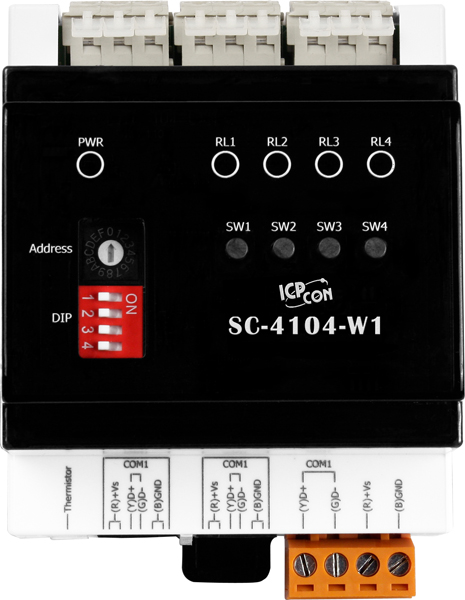

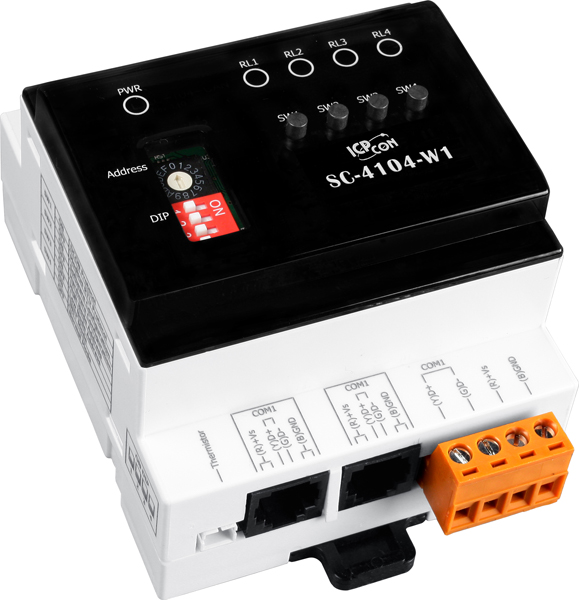

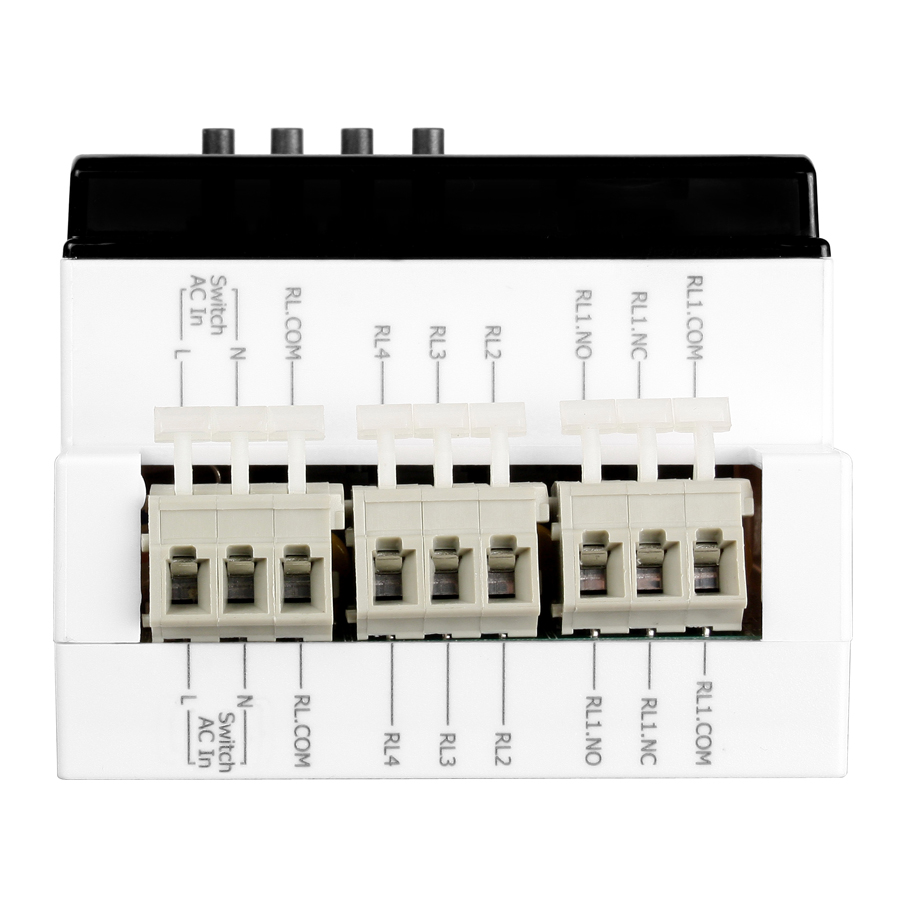

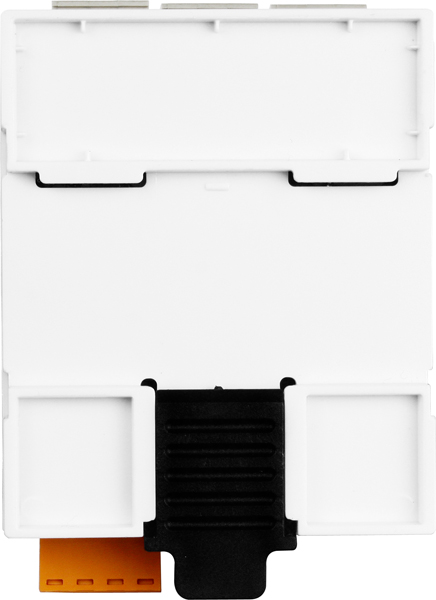

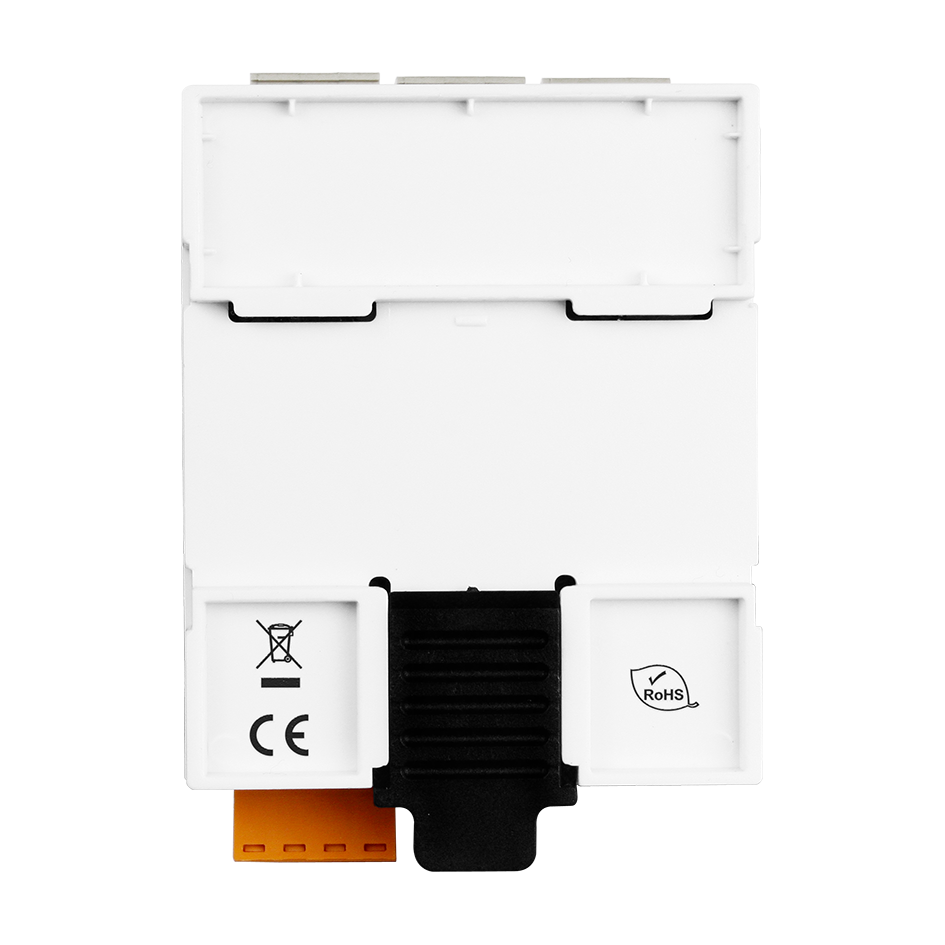

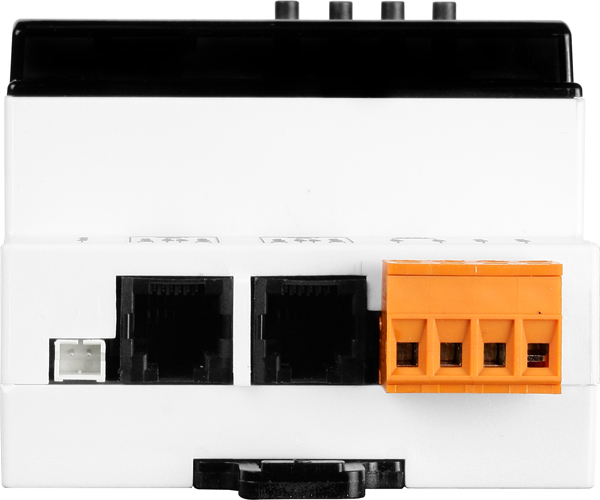

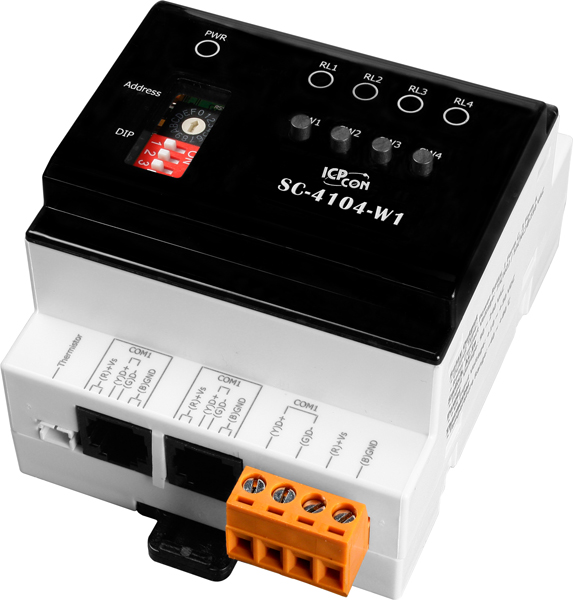

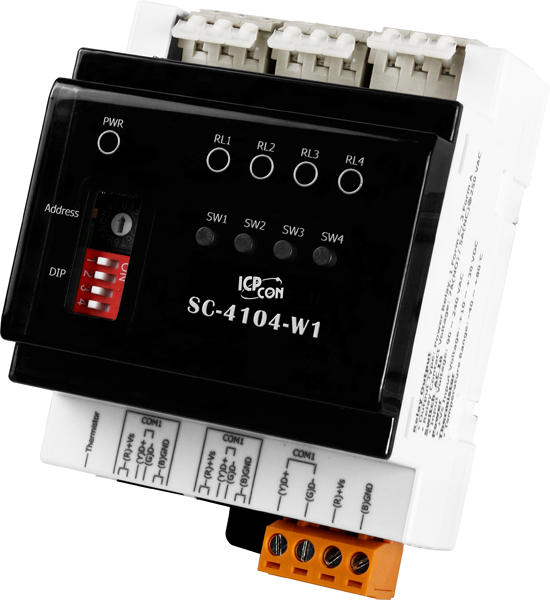

Модуль SC-4104-W1 CR

Модуль управления освещением с 1 каналом дискретного ввода и 4 каналами релейного вывода

Модуль управления освещением с 1 каналом дискретного ввода и 4 каналами релейного вывода
  • Тип каналов Дискретный ввод 
    Релейный вывод 
  • Количество каналов дискретного ввода 1 
  • Количество каналов релейного вывода 4 
  • Интерфейс управления Локальное и удаленное управление состоянием реле (Вкл/Выкл) 
  • Рабочая температура, °C -25 ~ +75 
  • Габаритные размеры, мм 72 x 100 x 59

Параметры последовательной связи

  • Интерфейс

    RS-485 
  • Разъем последовательного порта

    RJ-11 (6P4C или 6P6C)/4-контактный разъем с винтовой фиксацией 
  • Протоколы последовательной связи

    Modbus RTU 
    DCON 
  • Скорость передачи данных, бит/с

    Аппаратное значение: фиксированные 9600, Программное значение: 1200 ~ 115200 
  • Формат данных

    (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Дискретный ввод

  • Тип каналов дискретного ввода

    90 ~ 240 В перем.тока 
  • Входное сопротивление

    68 кОм, 1 Вт 
  • Напряжение в открытом состоянии

    85 В перем.тока 
  • Напряжение в закрытом состоянии

    60 В перем.тока 

Датчик температуры

  • Количество каналов датчика

    1
  • Тип

    Термистор 
  • Рабочая температура датчика, °C

    -40 ~ +80 
  • Допустимое температурное отклонение

    ±0.3°C при 25°C, макс. ±1°C 

Релейный вывод

  • Количество каналов релейного вывода

    4 
  • Тип каналов релейного вывода

    Силовое реле, 1 Form C, 3 Form A 
  • Нагрузочная способность реле

    7 А (нормально открытый) при 250 В перем.#5 А (нормально закрытый) при 250 В перем.#Рекомедуемый рабочий ток 1 А) 
  • Рабочее напряжение

    250 В перем. или 30 В пост. (Пост.ток: 0.4 Вт для реле Form C, 0.2 Вт для реле Form A) 
  • Время переключения реле

    10 мс макс. 
  • Время восстановления

    Form A: 10 мс макс., Form C: 5 мс макс. 
  • Механическая износостойкость

    Form C: 10000000 переключений, Form A: 5000000 переключений 
  • Электрическая износостойкость

    100000 переключений 
  • Установка значения при подаче питания

    Есть 

Светодиодные индикаторы

  • Системные индикаторы

    1 индикатор питания 
  • Индикаторы ввода/вывода

    4 индикатора для каналов дискретного ввода

Управление устройством

  • Интерфейс управления

    Локальное и удаленное управление состоянием реле (Вкл/Выкл) 

Требования к электропитанию

  • Рабочее напряжение

    10 ~ 30 В пост.тока 
  • Потребление тока

    2.4 Вт макс.
  • Разъем электропитания

    RJ-11 (6P4C или 6P6C)/4-контактный разъем с винтовой фиксацией 

Условия эксплуатации

  • Рабочая температура, °C

    -25 ~ +75 
  • Температура хранения, °C

    -30 ~ +80 
  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Защита ESD (IEC 61000-4-2)

    ±4 кВ для каждого канала 
  • Защита EFT (IEC 61000-4-4)

    ±1 кВ для линии питания и канала связи 
  • Изоляция каналов внутренней логики

    5000 Vrms 

Системные характеристики

  • Сторожевой таймер

    Аппаратное значение: 128 ~ 159, Программное значение: 0 ~ 255 * Для Modbus RTU адрес 0 автоматически изменится на 1 

Размеры и вес

  • Габаритные размеры, мм

    72 x 100 x 59

Монтаж

  • Монтаж

    На DIN-рейку 

Документация

Распиновка и схема подключения устройств:  (0.1 Мб)

Скачать

Быстрый старт (англ.): (0.3 Мб) Руководство пользователя (англ.): скачать (2 Мб)

Скачать

Запросить документацию и ПО
