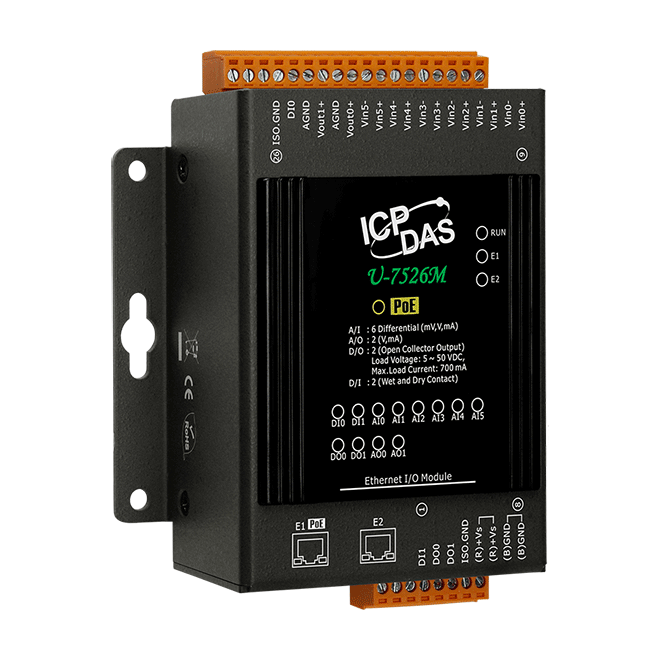

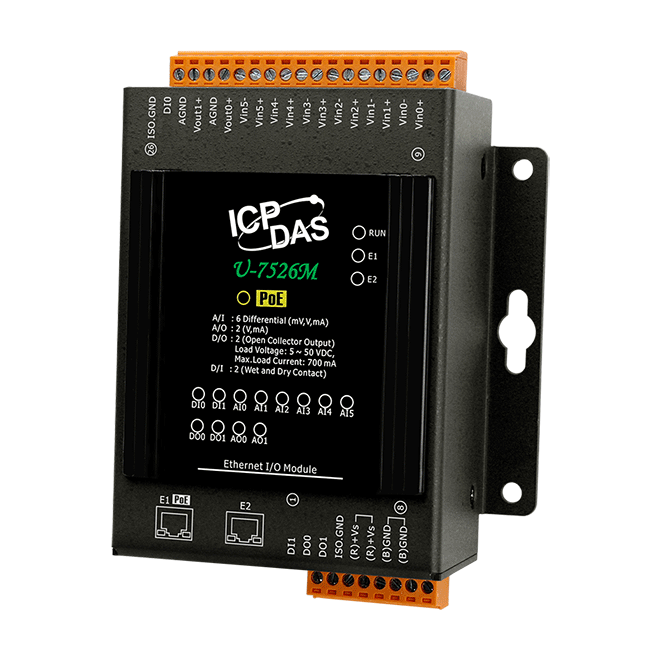

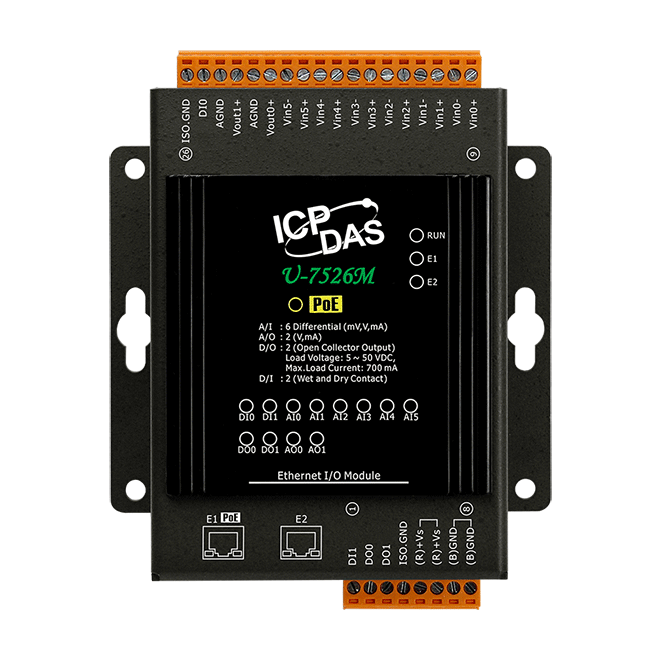

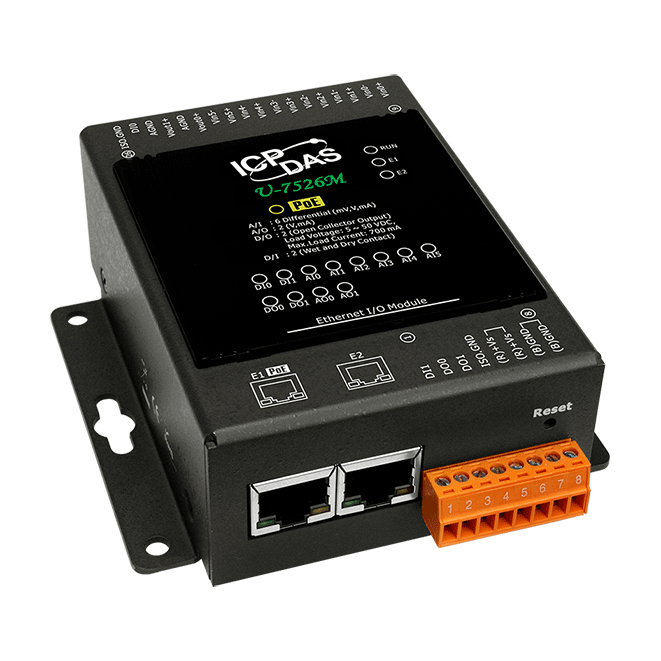

Модуль U-7526M CR

6141069 ICP DAS 
USD тенге
Модуль U-7526M CR

Модуль ввода вывода OPC UA, 2 канала дискретного ввода, 2 канала дискретного вывода, 6 каналов аналогового ввода, 6 каналов аналогового ввода, 2 канала аналогового вывода, 2 порта Ethernet (встроенный коммутатор)

Модуль ввода вывода OPC UA, 2 канала дискретного ввода, 2 канала дискретного вывода, 6 каналов аналогового ввода, 6 каналов аналогового ввода, 2 канала аналогового вывода, 2 порта Ethernet (встроенный коммутатор)
  • Порты Ethernet 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 
  • Тип каналов дискретного вывода Открытый коллектор, Source 
  • Рабочая температура, °C -25 ~ +75 
  • Габаритные размеры, мм 97 x 120 x 42

Параметры связи

  • Порты Ethernet

    2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 
  • Порты PoE

    Есть 
  • Протоколы Ethernet

    Клиент MQTT 
    Сервер OPC UA 

Дискретный ввод

  • Количество каналов дискретного ввода

    8 
  • Тип каналов дискретного ввода

    Сухой контакт (Source), Влажный контакт (Sink/Source) 
  • Напряжение лог. 1

    Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. 
  • Напряжение лог. 0

    Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 
  • Защита от перенапряжения

    +70 В пост. 
  • Входное сопротивление

    10 кОм 
  • Эффективная дистанция

    500 м макс. 

Счетчик

  • Максимальное разрешение счетчика

    16 бит 
  • Максимальная частота входного сигнала

    50 Гц 
  • Минимальная ширина импульса

    10 мс 

Дискретный вывод

  • Количество каналов дискретного вывода

    8 
  • Тип каналов дискретного вывода

    Открытый коллектор, Source 
  • Максимальная нагрузка на канал

    650 мА 
  • Напряжение нагрузки

    +10 ~ 40 В пост. 
  • Защита от короткого замыкания

    Есть 
  • Защита от перенапряжения

    47 В пост. 

Светодиодные индикаторы

  • Светодиодные индикаторы

    Питание PoE, Система запущена, Ethernet Link/Act, 16 индикаторов ввода/вывода

Требования к электропитанию

  • Рабочее напряжение

    12 ~48 В пост. или PoE 
  • Защита от неверной полярности

    Есть 
  • Питание по PoE

    Есть, IEEE 802.3af, Class1 
  • Максимальная потребляемая мощность

    3.7 Вт

Условия эксплуатации

  • Рабочая температура, °C

    -25 ~ +75 
  • Температура хранения, °C

    -30 ~ +80 
  • Рабочая влажность, %

    10 ~ 90, без образования конденсата 

Защита

  • Напряжение изоляции, В

    2500 
  • Защита ESD (IEC 61000-4-2)

    ±4 кВ для каждого канала 
    ±8 кВ для случайной точки 
  • Защита EFT (IEC 61000-4-4)

    ±2 кВ для линии питания 
  • Защита от выброса напряжения (IEC 61000-4-5)

    ±2 кВ для линии питания 

Системные характеристики

  • Процессор

    32-битный CPU, 400 МГц 
  • Сервер OPC UA

    OPC Unified Architecture: 1.02; Политики безопасности: Basic128Rsa15, Basic256
  • Клиент MQTT

    MQTT Ver. 3.1.1.; TLS Ver. 1.2

Размеры и вес

  • Габаритные размеры, мм

    97 x 120 x 42

Монтаж

  • Монтаж

    настенный 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 

Программное обеспечение

Прошивка:  (6.28 Мб)

Скачать

Утилита для модулей серии UA:  (0.64 Мб)

Скачать

Документация

Datasheet (англ.): (0.36 Мб) Быстрый старт (англ.): скачать (0.65 Мб) Руководство пользователя (англ.): скачать (3.72 Мб)

Скачать
