Модуль USB-2026

6105344 ICP DAS 
308.22 USD
138 569.55 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК

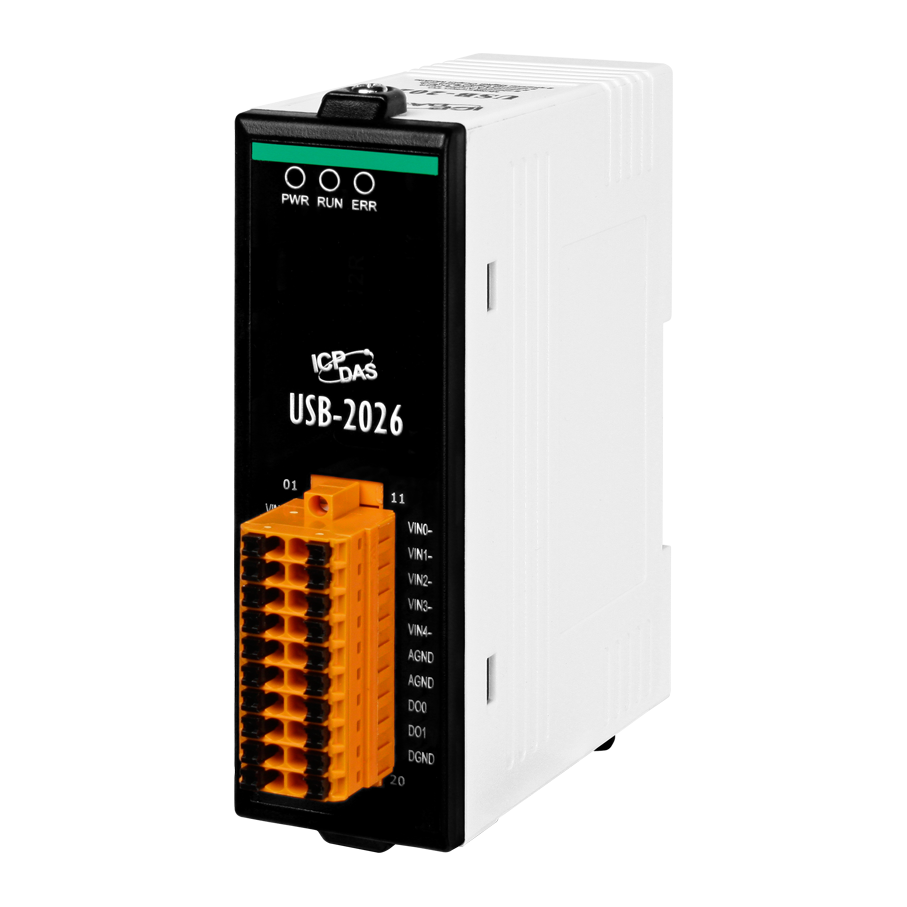

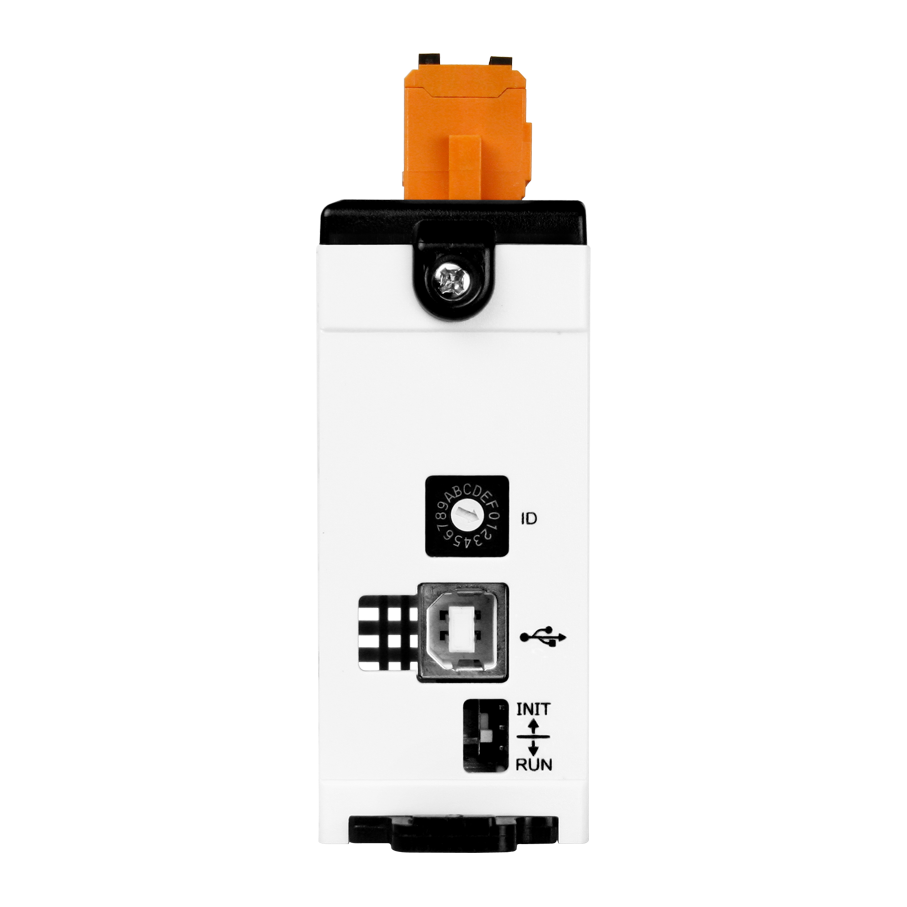

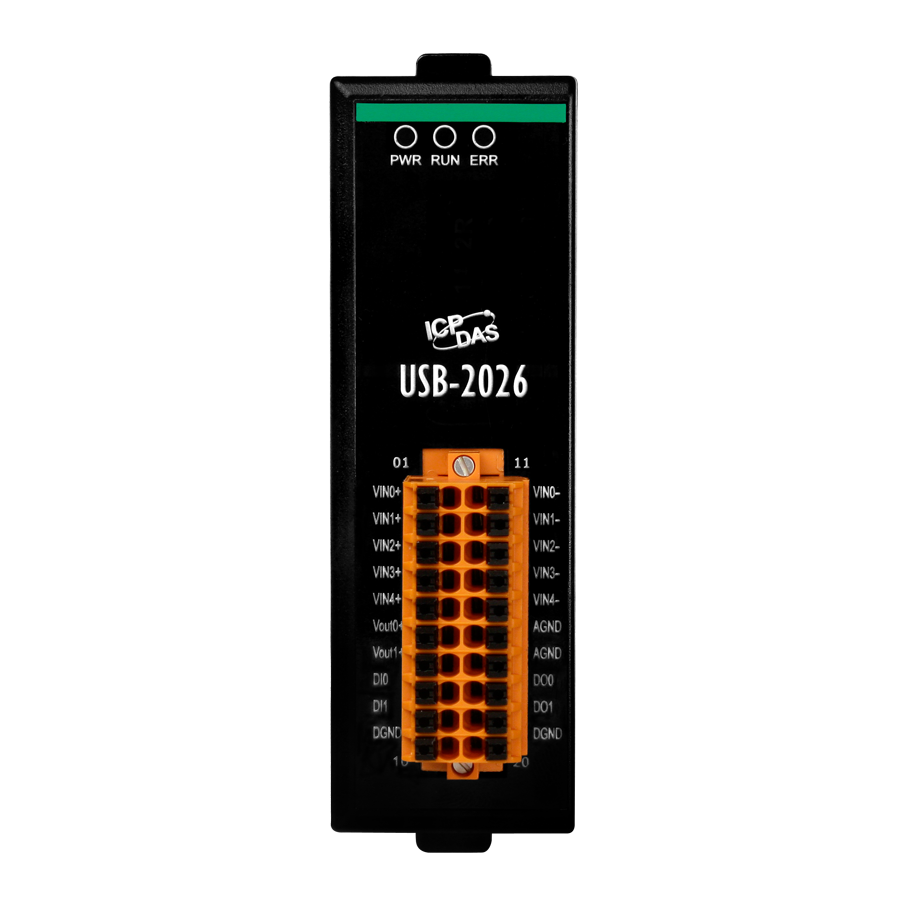

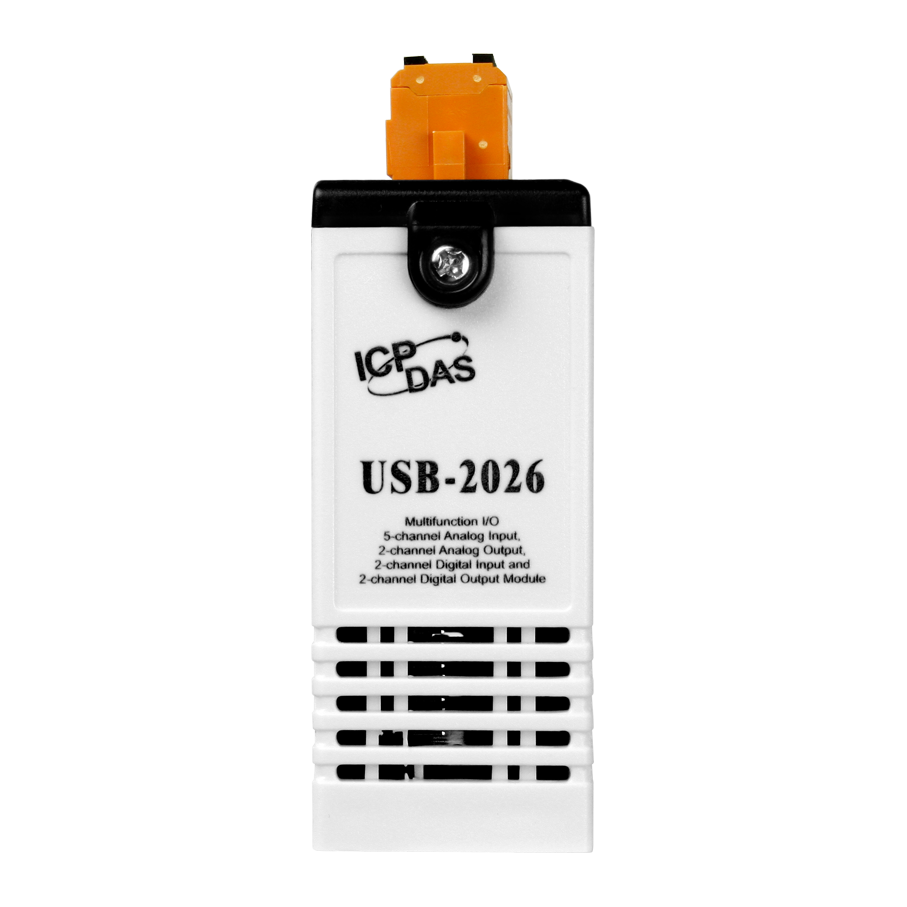

Модуль USB-2026

Модуль ввода-вывода USB, 5 каналов аналогового ввода, 2 канала аналогового вывода, 2 канала дискретного ввода, 2 канала дискретного вывода

Модуль ввода-вывода USB, 5 каналов аналогового ввода, 2 канала аналогового вывода, 2 канала дискретного ввода, 2 канала дискретного вывода
  • Количество каналов АЦП 5 
  • Диапазон входных сигналов по напряжению ±1 В, ±2.5 В, ±5 В, ±10 В 
  • Диапазон входных сигналов по току 0 ~ 20 мА 
    4 ~ 20 мА 
    ±20 мА 
  • Количество каналов ЦАП 2
  • Диапазон выходных сигналов по напряжению 0 ~ 10 В 
    0 ~ 5 В 
    ±10 В 
    ±5 В 
  • Диапазон выходных сигналов по току 0 ~ 20 мА 
    4 ~ 20 мА 
  • Количество каналов дискретного ввода 2 
  • Количество каналов дискретного вывода 2 
  • Тип каналов дискретного вывода Открытый коллектор, Sink 
  • Рабочая температура, °C -25 ~ +75 
  • Габаритные размеры, мм 33 x 78 x 107

Интерфейс USB

  • Стандарт USB

    USB 2.0 
  • Скорость передачи данных

    До 12 Мбит/с

Аналоговый ввод

  • Количество каналов АЦП

    5 
  • Разрешение АЦП, бит

    Обычный режим: 14, Ускоренный режим: 12 
  • Точность АЦП

    Ускоренный режим: ±0.5% от полного диапазона 
    Обычный режим: ±0.1% от полного диапазона 
  • Частота дискретизации

    Обычный режим: 10 Гц; Ускоренный режим: 200 Гц 
  • Частота дискретизации

    Обычный режим: 10 Гц; Ускоренный режим: 200 Гц
  • Диапазон входных сигналов по напряжению

    ±1 В, ±2.5 В, ±5 В, ±10 В 
  • Диапазон входных сигналов по току

    ±20 мА 
    0 ~ 20 мА 
    4 ~ 20 мА 
  • Температурный дрейф нуля

    ±20 мкВ/°C
  • Температурный дрейф шкалы

    ±25 ppm/°C
  • Защита по току

    Есть, 50 мА при 110 В пост. 
  • Защита от перенапряжения

    120 В пост. 

Аналоговый вывод

  • Количество каналов ЦАП

    2
  • Диапазон выходных сигналов по напряжению

    0 ~ 10 В 
    ±5 В 
    0 ~ 5 В 
    ±10 В 
  • Диапазон выходных сигналов по току

    0 ~ 20 мА 
    4 ~ 20 мА 
  • Разрешение ЦАП, бит

    12 
  • Точность ЦАП

    ±0.1% от полного диапазона 
  • Нагрузочная способность выхода по напряжению

    10 В при 20 мА 
  • Обнаружение обрыва кабеля

    Есть, +4 ~ +20 мА 
  • Установка безопасного значения

    Есть 
  • Установка значения при подаче питания

    Есть 

Дискретный ввод

  • Количество каналов дискретного ввода

    2 
  • Тип каналов дискретного ввода

    Сухой (Source) 
  • Напряжение лог. 1

    Замкнут на GND 
  • Напряжение лог. 0

    Открытый 
  • Защита от перенапряжения

    57 В пост. 

Счетчик

  • Максимальное разрешение счетчика

    32 бита 
  • Максимальная частота входного сигнала

    100 Гц 
  • Минимальная ширина импульса

    10 мс 

Дискретный вывод

  • Количество каналов дискретного вывода

    2 
  • Тип каналов дискретного вывода

    Открытый коллектор, Sink 
  • Максимальная нагрузка на канал

    700 мА 
  • Напряжение нагрузки

    +3.5 ~ +50 В пост. 
  • Установка значения при подаче питания

    Есть, настраивается программно 
  • Установка безопасного значения

    Есть, настраивается программно 
  • Защита от перегрузки

    1.4 A 
  • Защита от перенапряжения

    60 В пост. 

Светодиодные индикаторы

  • Светодиодные индикаторы

    PWR/RUN/ERR

Требования к электропитанию

  • Рабочее напряжение

    5 В пост. (посредством USB-интерфейса) 

Условия эксплуатации

  • Рабочая температура, °C

    -25 ~ +75 
  • Температура хранения, °C

    -40 ~ +85 
  • Рабочая влажность, %

    10 ~ 95, без образования конденсата 

Защита

  • Защита ESD (IEC 61000-4-2)

    ±4 кВ для каждого канала 
    ±8 кВ для случайной точки 

Системные характеристики

  • Сторожевой таймер

    Есть 

Размеры и вес

  • Габаритные размеры, мм

    33 x 78 x 107

Монтаж

  • Монтаж

    На DIN-рейку 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 

Программное обеспечение

Библиотеки и демо-программы: (19.6 Мб)

Скачать

Документация

Распиновка: (0.1 Мб) Быстрый старт (англ.): скачать (0.6 Мб) Руководство пользователя (англ.): скачать (4.87 Мб)

Скачать
