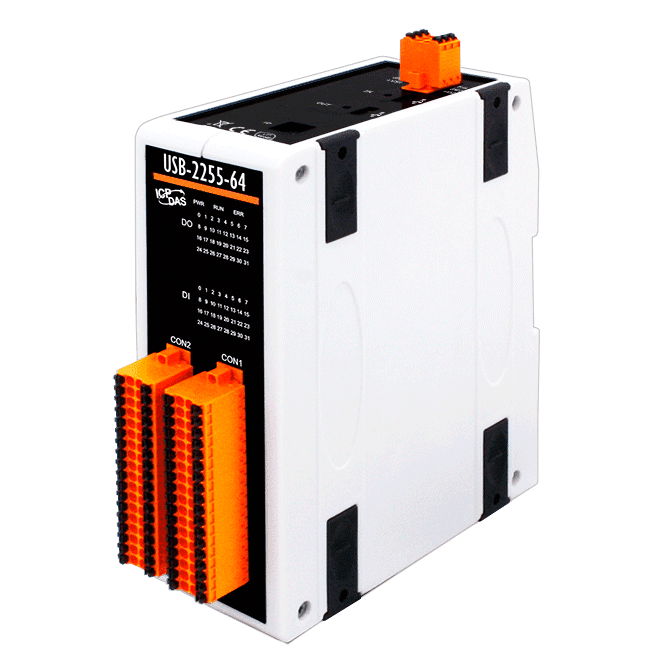

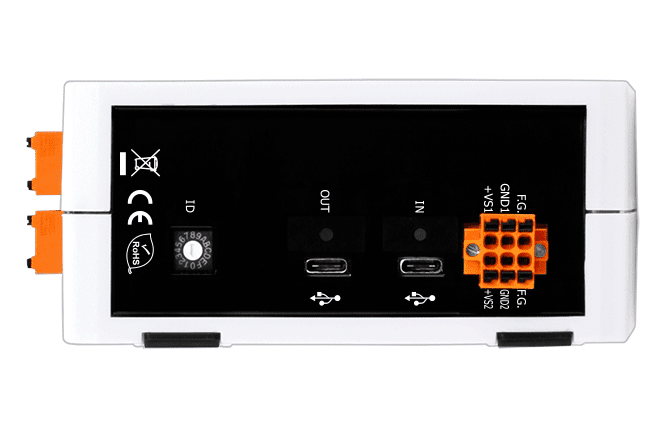

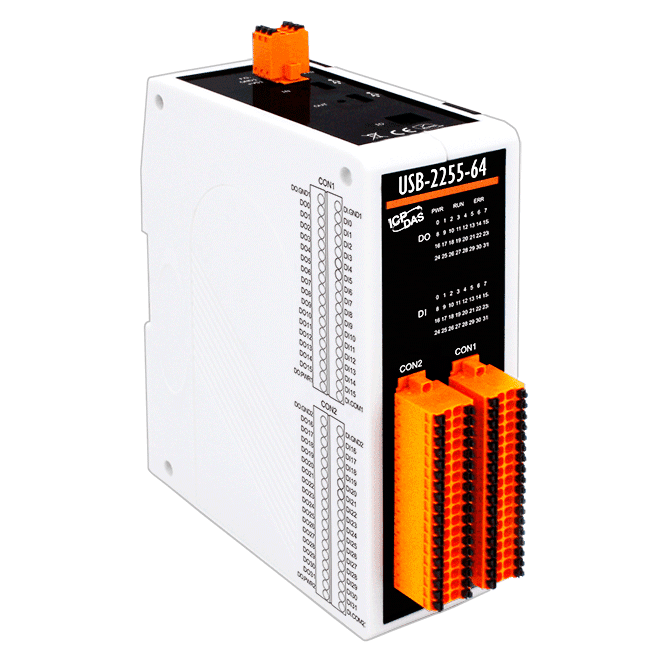

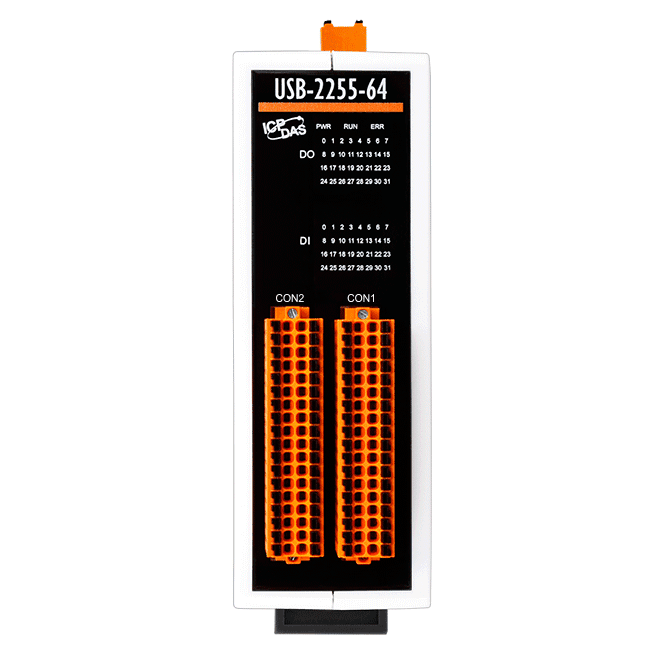

Модуль USB-2255-64 CR

Интерфейс USB

• Стандарт USB

  2 x USB 2.0, гирляндная топология, 5 точек (макс.) 

• Скорость передачи данных

  480 Мбит/с

Дискретный ввод

• Тип каналов дискретного ввода

  Сухой контакт (Source), Влажный контакт (Sink/Source) 

• Напряжение лог. 1

  Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. 

• Напряжение лог. 0

  Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 

• Защита от перенапряжения

  70 В 

• Входное сопротивление

  10 кОм 

Счетчик

• Максимальное разрешение счетчика

  32 бита 

• Максимальная частота входного сигнала

  5 КГц 

• Минимальная ширина импульса

  1 мс 

Дискретный вывод

• Тип каналов дискретного вывода

  Открытый коллектор, Sink 

• Максимальная нагрузка на канал

  500 мА 

• Напряжение нагрузки

  +3.5 ~ +50 В пост. 

• Установка значения при подаче питания

  Есть 

• Установка безопасного значения

  Есть 

• Защита от перегрузки

  1.4 A 

• Защита от перенапряжения

  60 В пост. 

Светодиодные индикаторы

• Светодиодные индикаторы

  PWR/RUN/ERR, 64 индикаторов дискретного ввода-вывода

Требования к электропитанию

• Рабочее напряжение

  5 В пост (USB), +10 ~ +30 В пост. (клеммы) 

• Потребление тока

  3.2 Вт (макс)

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  10 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  ±4 кВ для каждого канала 
  ±8 кВ для случайной точки 

Системные характеристики

• Сторожевой таймер

  Есть 

Размеры и вес

• Габаритные размеры, мм

  180 x 56 x 144

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  CA-USB-AC2-L018
