Плата PCI-1002HU CR

1075408 ICP DAS 
446.10 USD
199 919.72 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК

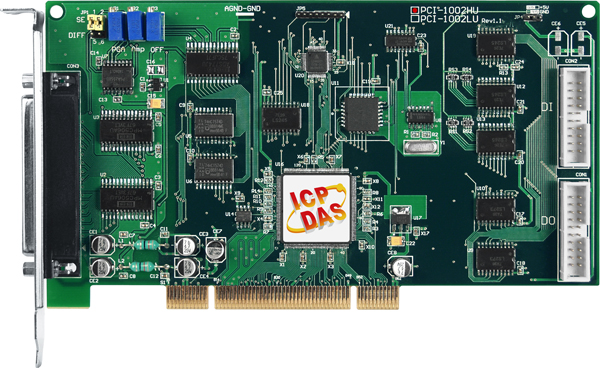

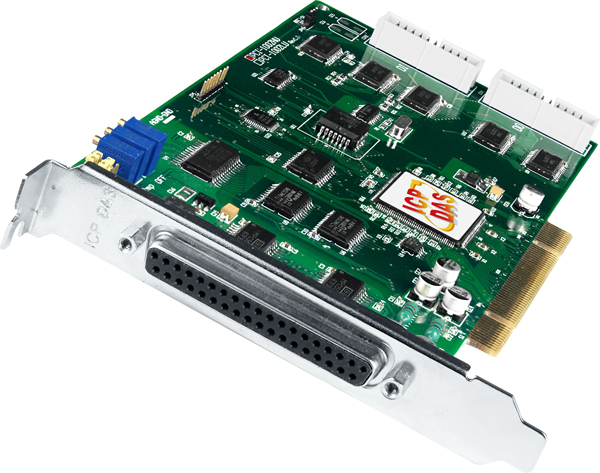

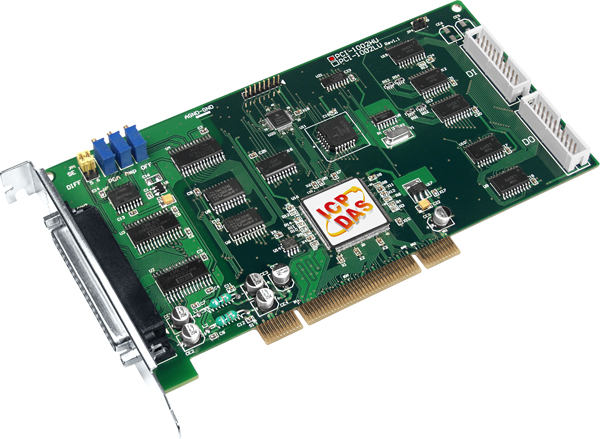

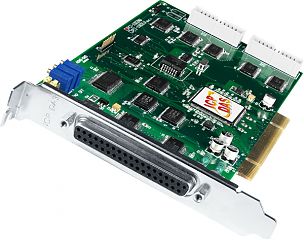

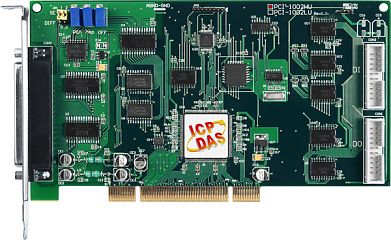

Плата PCI-1002HU CR

Многофункциональная плата Universal PCI с 32 каналами AI, 16 DI, 16 DO, 3 каналами таймер/счетчик

Многофункциональная плата Universal PCI с 32 каналами AI, 16 DI, 16 DO, 3 каналами таймер/счетчик
  • Количество каналов АЦП 16/32 
  • Количество каналов дискретного ввода 16 
  • Количество каналов дискретного вывода 16 
  • Рабочая температура, °C 0 ~ +60 
  • Габаритные размеры, мм 167 x 110 x 22

Основные характеристики плат

  • Тип компьютерной шины

    Universal PCI 
  • Разъемы для подключеня устройств ввода/вывода

    DB37 "мама"

Аналоговый ввод

  • Количество каналов АЦП

    16/32 
  • Тип каналов аналогового ввода

    32 потенциальных/16 дифференциальных 
  • Разрешение АЦП, бит

    12 
  • Точность АЦП

    ±0.1% от полного диапазона (25 °С) 
  • Частота дискретизации

    44 кГц 
  • Температурный дрейф нуля

    ±4 ppm/°C of FSR
  • Входное сопротивление

    10 МОм 
  • Биполярный ввод

    Да
  • Количество потенциальных каналов аналогового ввода

    32
  • Однополярный ввод

    Да
  • Программируемое усиление АЦП

    1, 10, 100, 1000

Дискретный ввод/вывод

  • Количество неизолированных каналов дискретного ввода

    16 
  • Количество неизолированных каналов дискретного вывода

    16 
  • Совместимость каналов

    5 В/TTL

Дискретный ввод

  • Количество каналов дискретного ввода

    16 
  • Напряжение лог. 1

    2 В мин. 
  • Напряжение лог. 0

    0.8 В макс. 
  • Частота отклика

    500 КГц

Счетчик

  • Эталонные часы

    Внутренние, 4 МГц 
  • Количество каналов таймера/счётчика

    3 
  • Максимальное разрешение счетчика

    16 бит 
  • Частота тактовых импульсов, МГц

    4

Дискретный вывод

  • Количество каналов дискретного вывода

    16 
  • Напряжение лог. 0

    0.4 В макс. 
  • Напряжение лог. 1

    2.4 В мин. 
  • Нагрузочная способность выходов

    Sink: 2.4 мА; Source: 0.8 мА
  • Частота отклика

    500 кГц

Требования к электропитанию

  • Потребление тока

    960 мА @ 5 В

Условия эксплуатации

  • Рабочая температура, °C

    0 ~ +60 
  • Температура хранения, °C

    -20 ~ +70 
  • Рабочая влажность, %

    5 ~ 85, без образования конденсата 

Размеры и вес

  • Габаритные размеры, мм

    167 x 110 x 22

Монтаж

  • Монтаж

    В компьютер 

Комплект поставки

  • Комплект поставки

    документация и ПО на CD 
    Устройство 
    краткое руководство пользователя 

Программное обеспечение

Комплект разработчика драйвера UniDAQ/SDK (англ.):  (26 Мб)

Скачать
  • Windows XP/2003/2008/7/8/10 (32/64 бита)

Классический драйвер для PCI-1002 (англ.):  (9 Мб)

Скачать
  • Windows XP/2003/2008/7/8/10 (32 бита)

Набор программ для LabVIEW версии 5.1-8.2 (англ.):  (1 Мб)

Скачать
  • Windows 98/NT/2000/XP

Набор программ для LabVIEW версии 8.5 и более поздних (англ.):  (0,5 Мб)

Скачать
  • Windows XP/2003/2008/7/8/10 (32 бита)

Библиотека программ DOS  (24 Кб)

Скачать

Драйвер Linux для плат PCI (англ.):  (1 Мб)

Скачать
  • Linux Kernel 2.4.X/2.6.X-4.8.X

Документация

Datasheet (англ.):  (0,1 Мб)

Скачать

Руководство по быстрой установке (англ.):  (0,9 Мб)

Скачать

Руководство по аппаратной части (англ.):  (3 Мб)

Скачать

Руководство по программной части (англ.):  (0,4 Мб)

Скачать

Назначение контактов (англ.)  (74 Кб)

Скачать
