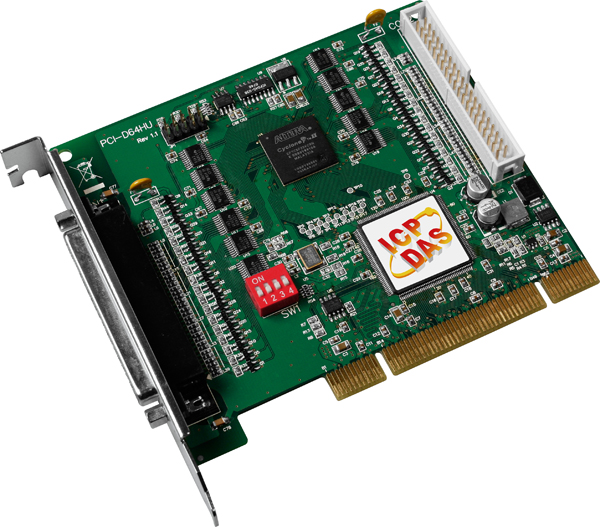

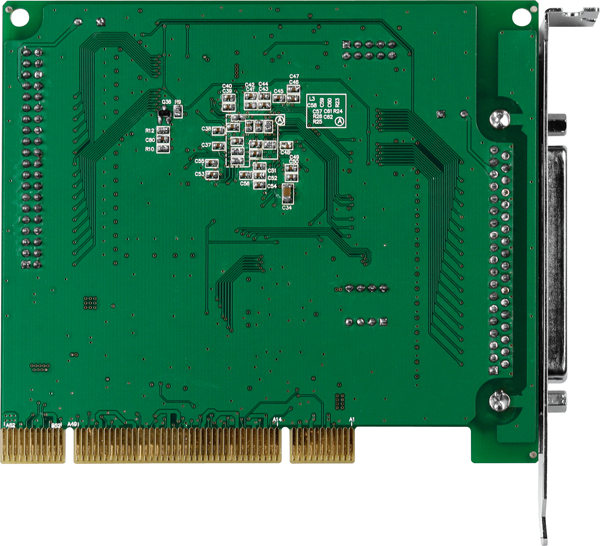

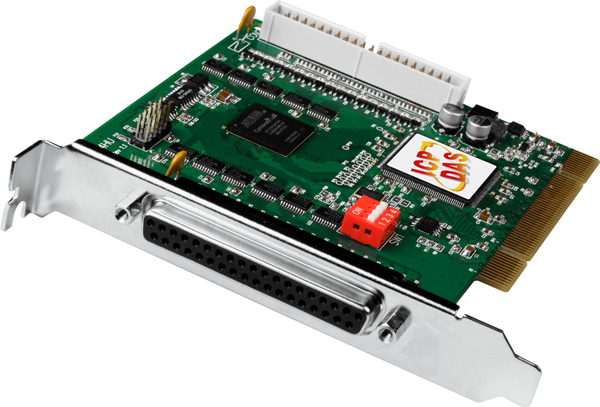

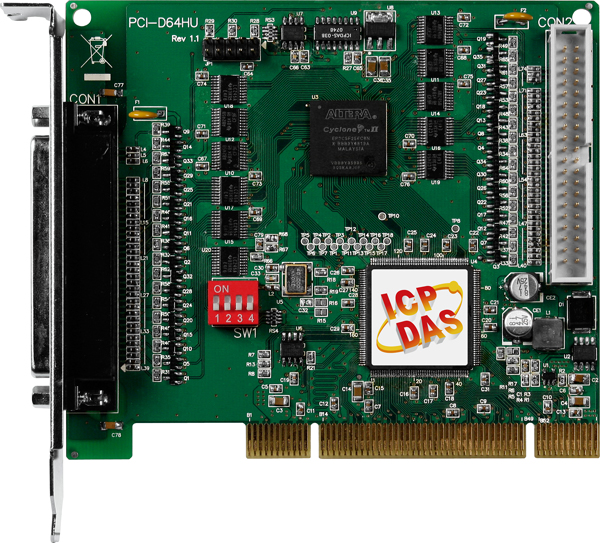

Плата PCI-D64HU CR

Шина

• Прерывания

  O_ACK, I_REQ, Таймер 0, 1 и 2

Основные характеристики плат

• Тип компьютерной шины

  Universal PCI 

Дискретный ввод/вывод

• Количество неизолированных каналов дискретного ввода

  32 

• Количество неизолированных каналов дискретного вывода

  32 

• Совместимость каналов

  5 В/TTL

Дискретный ввод

• Количество каналов дискретного ввода

  32 

• Напряжение лог. 1

  2 В мин. 

• Напряжение лог. 0

  0.8 В макс. 

Счетчик

• Количество каналов таймера/счётчика

  3 

• Программируемый цифровой фильтр

  32 DI, I_REQ, I_TRG, O_ACK 

• Максимальное разрешение счетчика

  16 бит 

• Частота тактовых импульсов, МГц

  20

Дискретный вывод

• Количество каналов дискретного вывода

  32 

• Напряжение лог. 0

  0.55 В макс. 

• Напряжение лог. 1

  2 В мин. 

• Нагрузочная способность выходов

  Sink: 64 мА при 0.55 В; Source: 32 мА при 2 В

Память

• Буфер данных FIFO

  1k DWORD (DI) + 2k DWORD (DO) 

Требования к электропитанию

• Потребление тока

  200 мА при +5 В

Условия эксплуатации

• Рабочая температура, °C

  0 ~ +60 

• Температура хранения, °C

  -20 ~ +70 

• Рабочая влажность, %

  5 ~ 85, без образования конденсата 

Размеры и вес

• Габаритные размеры, мм

  120 x 105 x 22

Монтаж

• Монтаж

  В компьютер 

Комплект поставки

• Комплект поставки

  CA-4002 
  Устройство 
  краткое руководство пользователя 
  CA-4037W
