Плата ECAT-M801-16AX/S

6125541 ICP DAS 
2 106.96 USD
947 247.08 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК

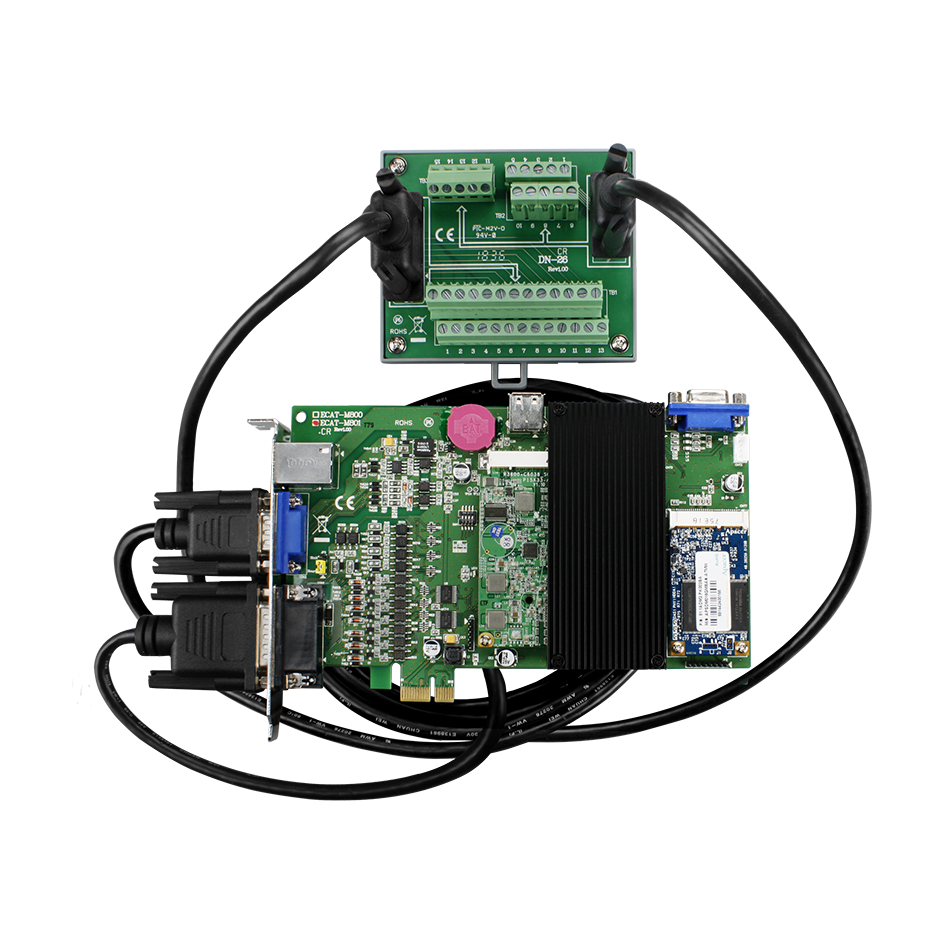

Плата ECAT-M801-16AX/S

Плата EtherCAT Master для шины PCI Express, 13 каналов DIO, 2-осевой счетчик, максимальное количество единовременно обрабатываемых координат - 16 (в комплекте - платой DN-26, кабелями CA-1515M и CA-2615M)

Плата EtherCAT Master для шины PCI Express, 13 каналов DIO, 2-осевой счетчик, максимальное количество единовременно обрабатываемых координат - 16 (в комплекте - платой DN-26, кабелями CA-1515M и CA-2615M)
  • Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45) 
  • Тип шины PCI Express 
  • Количество каналов дискретного ввода 13 
  • Количество каналов дискретного вывода 13 
  • Тип каналов дискретного вывода Открытый коллектор, Sink 
  • Рабочая температура, °C 0 ~ +60 
  • Габаритные размеры, мм 192 x 135 x 21.5

Параметры связи

  • Порты Ethernet

    1 x Ethernet 10/100 Base T(X) (разъем RJ45) 
  • Протоколы Ethernet

    EtherCAT 
  • Количество соединений

    16 осей макс.
  • Количество устройств Slave

    64 макс. 

Шина

  • Тип шины

    PCI Express 
  • Разъем для подключения к устройству

    RJ45; DB-26 ''мама''; DB-15 ''мама'' 

Интерфейс EtherCAT

  • Плата EtherCAT Master

    Да 

Дискретный ввод

  • Количество каналов дискретного ввода

    13 
  • Тип каналов дискретного ввода

    Sink/source 
  • Напряжение лог. 1

    +19 ~ +24 В пост 
  • Напряжение лог. 0

    +11 В пост макс. 
  • Напряжение изоляции, В

    3000 

Дискретный вывод

  • Количество каналов дискретного вывода

    13 
  • Тип каналов дискретного вывода

    Открытый коллектор, Sink 
  • Максимальная нагрузка на канал

    100 мА 
  • Напряжение изоляции, В

    3000 
  • Напряжение нагрузки

    +24 В макс. 

Энкодер/Частотомер/Счетчик

  • Количество каналов Энкодер/Частотомер/Счетчик

    2 
  • Режим энкодера

    CW/CCW 
    Pulse/Direction 
    Quadrant Counting 
  • Разрешение счетчика/энкодера, бит

    32 
  • Максимальная частота счета

    1 МГц 
  • Сравнение значений выходов

    2 канала 

Условия эксплуатации

  • Рабочая температура, °C

    0 ~ +60 
  • Температура хранения, °C

    -20 ~ +70 
  • Рабочая влажность, %

    0 ~ 90, без образования конденсата 

Размеры и вес

  • Габаритные размеры, мм

    192 x 135 x 21.5

Монтаж

  • Монтаж

    В компьютер 

Комплект поставки

  • Комплект поставки

    DN-26 + CA-1515 + CA-2615M 
    Устройство 
    краткое руководство пользователя 

Программное обеспечение

Демопроект для Visual Studio 2008 + MFC  (3 Мб)

Скачать

Демопроект для Visual Studio 2010 на C#  (0,4 Мб)

Скачать

Драйвер для Windows  (23 Мб)

Скачать

Документация

Datasheet (англ.):  (0,6 Мб)

Скачать

Руководство по аппаратной части (англ.):  (2 Мб)

Скачать

Руководство по программной части (англ.):  (7 Мб)

Скачать
